6
La presa di corrente deve essere facilmente accessibile in modo da poter
disinserire con facilità la spina in caso di emergenza.
Posizionare l’apparecchio lontano da:
- fonti di calore (ad es. fiamme libere, fornello gas, ecc. )
- contenitori di liquidi (ad esempio, lavelli ecc.) per evitare schizzi d’acqua o
che vi possa cadere (distanza minima 2 metri)
- tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di
aspirazione; verificare che anche la parte anteriore sia sgombra da materiali
volatili (polvere, ecc.).
La superficie di appoggio deve essere stabile, non in pendenza (in quanto
l’apparecchio potrebbe ribaltarsi) e liscia.
ASSEMBLAGGIO
Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato dalla
presa di corrente.
L’apparecchio può essere utilizzato solo se completamente e correttamente
assemblato in tutte le sue parti, quindi completo di base con contrappeso, griglie
di protezione, elica.
Procedere come descritto e utilizzare le figure per riferimento.

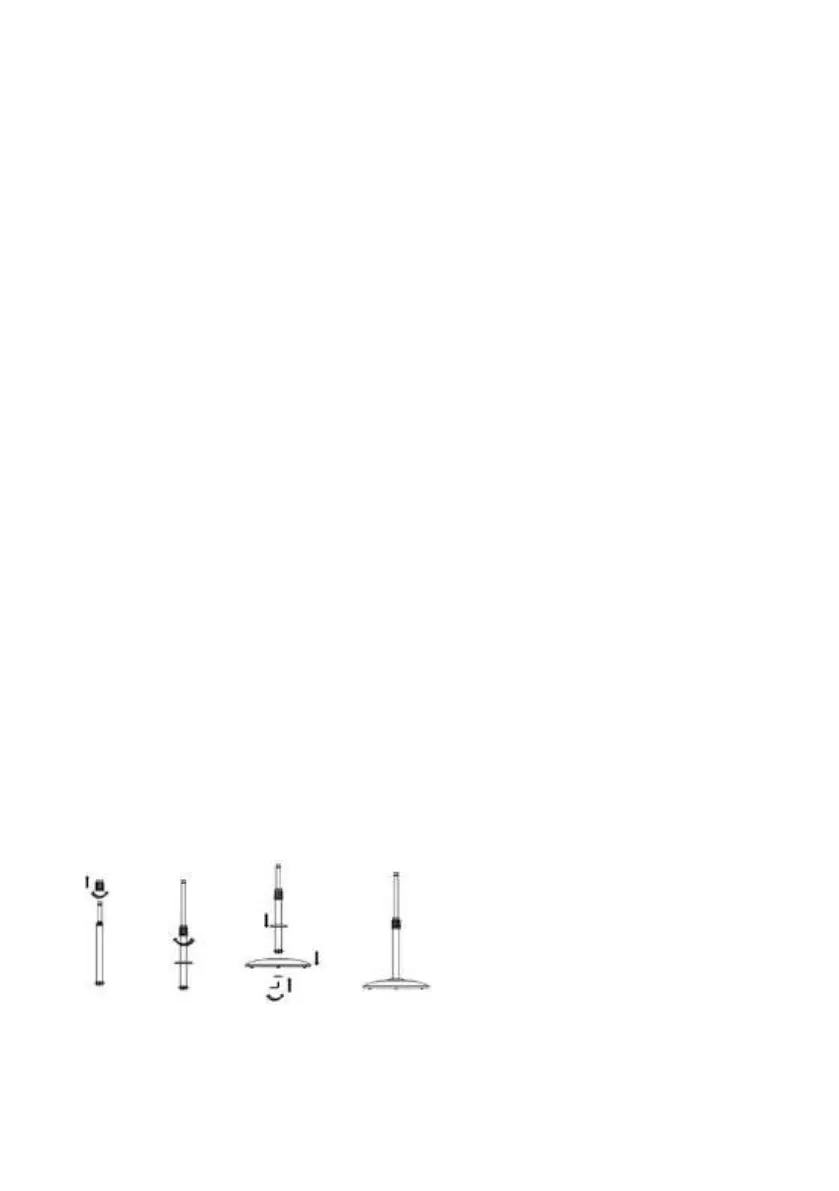

A. Svitare e sfilare la ghiera (6) dalla colonna ed inserire l’anello (3), e riavvitare la
ghiera.
B. Innestare la colonna (14) nella relativa sede della base, bloccarla mediante la
vite a “L” con rondella (1) impegnando anche il contrappeso
Assicurarsi che colonna e base e contrappeso siano saldamente accoppiati.
C. Svitare la ghiera(15) e la ghiera (16) (ruotare in senso orario), dal corpo motore.
Inserire la griglia posteriore (12) nel corpo motore, accertare che la maniglia
risulti nella parte superiore, e bloccare con l’apposita ghiera (15).
D. Inserire l’elica (13) sull’albero motore (5) e bloccare con l’apposita ghiera (16)
(ruotare in senso antiorario e serrare).
E. Per fissare la griglia anteriore è conveniente appoggiare l’unità principale su un
piano d’appoggio liscio e privo di asperità. Accoppiare la griglia anteriore (11)
a quella posteriore (12) bloccarle con anello in plastica, (la vite di fissaggio è
bene risulti nella parte inferiore) e assicurare il fissaggio avvitando la vite (10).
F. Al termine dell’operato, verificare che le griglie di protezione siano saldamente
accoppiate e solidali al motore.
