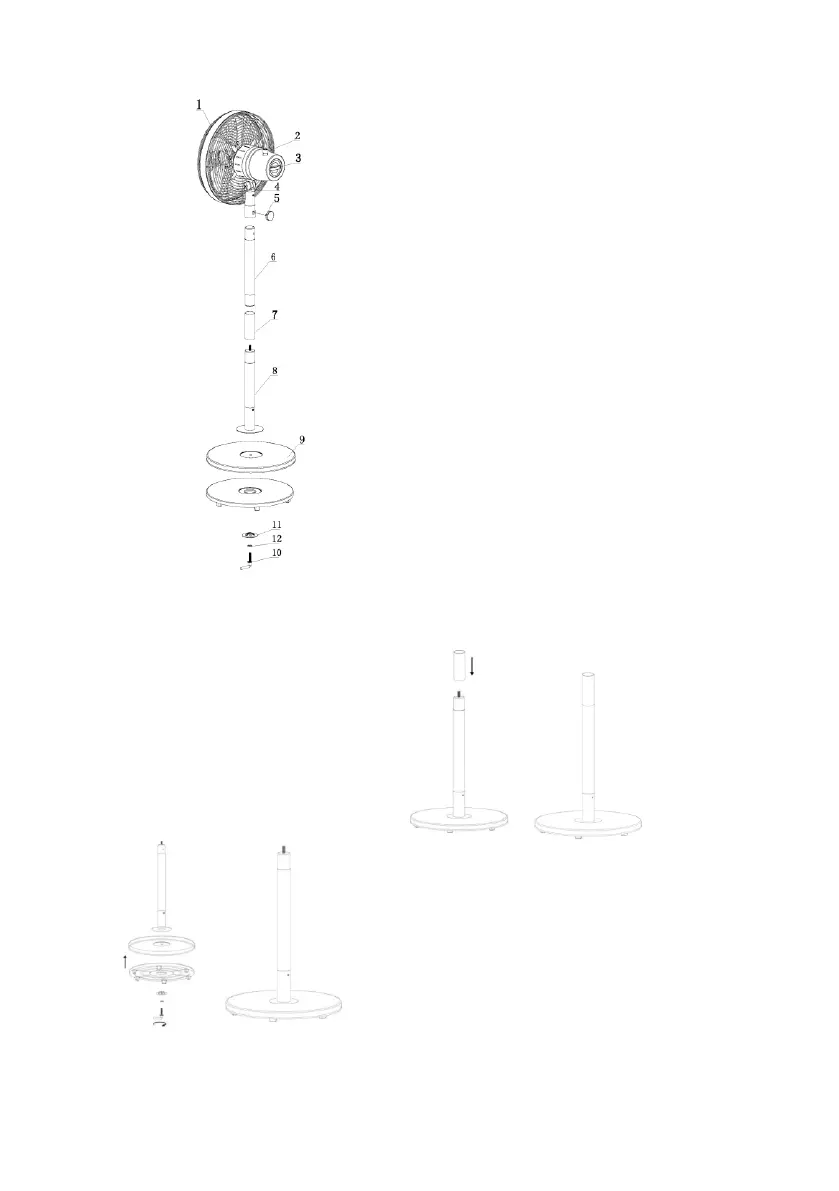

1) Vorderes Schutzgitter
2) Knopf für Schwenkbewegung
3) Wahlschalter
4) Schraube zur Neigung nach
oben/unten
5) Befestigungsschraube
Standrohr/Ventilatorkopf
6) Oberes Standrohr
7) Mittleres Standrohr
8) Unteres Standrohr
9) Untersatz
10) L-förmige Schraube
11) Flache Unterlegscheibe
12) Elastische Unterlegscheibe
1. Das untere Standrohr (8) am
Untersatz und am Gegengewicht
befestigen, indem es in seinen
Sitz eingeführt und mit der L-
förmigen Schraube (10) und den
Unterlegscheiben (12) und (11)
blockiert wird. Nach Abschluss
dieses Arbeiten überprüfen, dass
das Standrohr und der Untersatz
ordnungsgemäß und fest
zusammengebaut sind.
