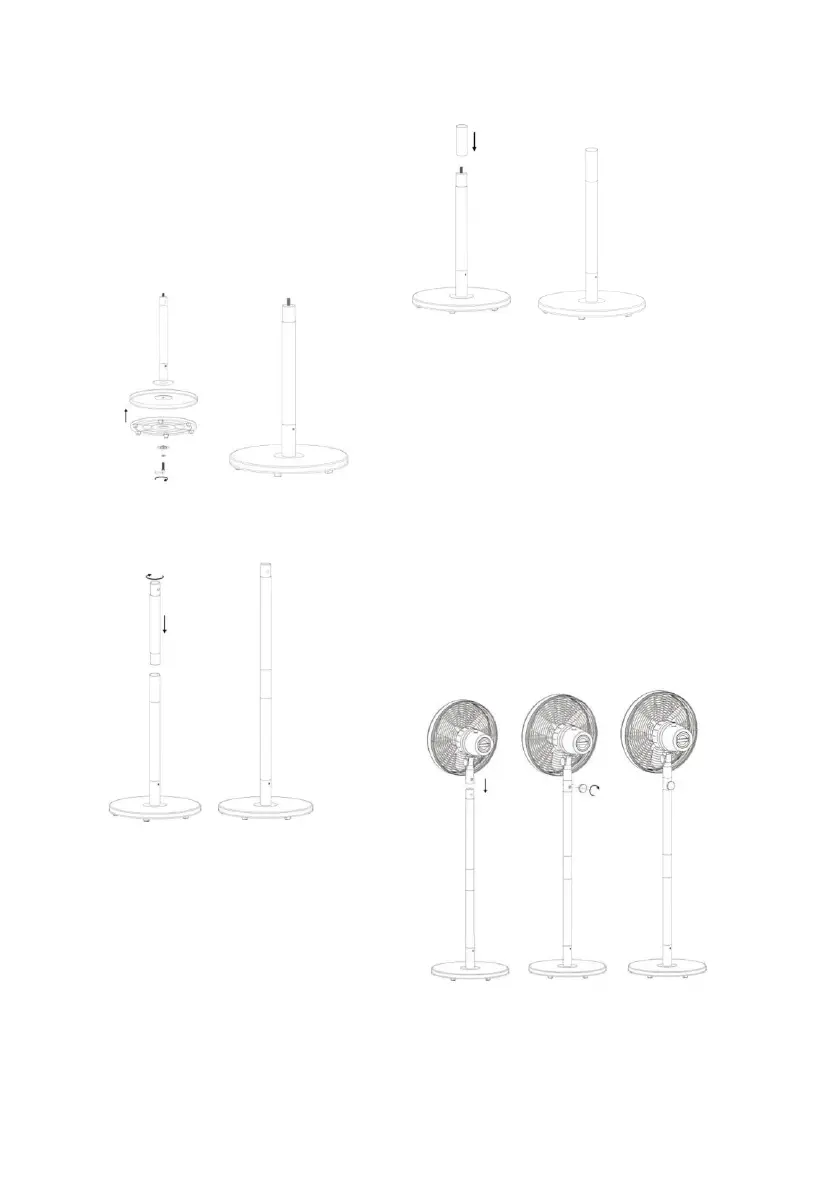

1.Fiijar la columna inferior (8) a la
base y al contrapeso
introduciéndola en su
alojamiento, y bloquearla con la
ayuda del tornillo en L (10) y las
arandelas (12) y (11). Al término
de la operación, comprobar que la
columna y la base están
ensambladas correctamente y
bien sujetas.
2. Atornillar la columna intermedia (7)
sobre la columna inferior.
3. Enroscar la columna superior
(6) sobre la intermedia
atornillándola en sentido horario.
4. Introducir la cabeza del ventilador en
la columna superior de tal forma que los
dos orificios coincidan, y bloquear los
dos elementos atornillando el tornillo (5)
en sentido horario y apretando a fondo.
Al término de la operación, comprobar
que la cabeza del ventilador y la columna
están ensambladas correctamente y bien
sujetas.
