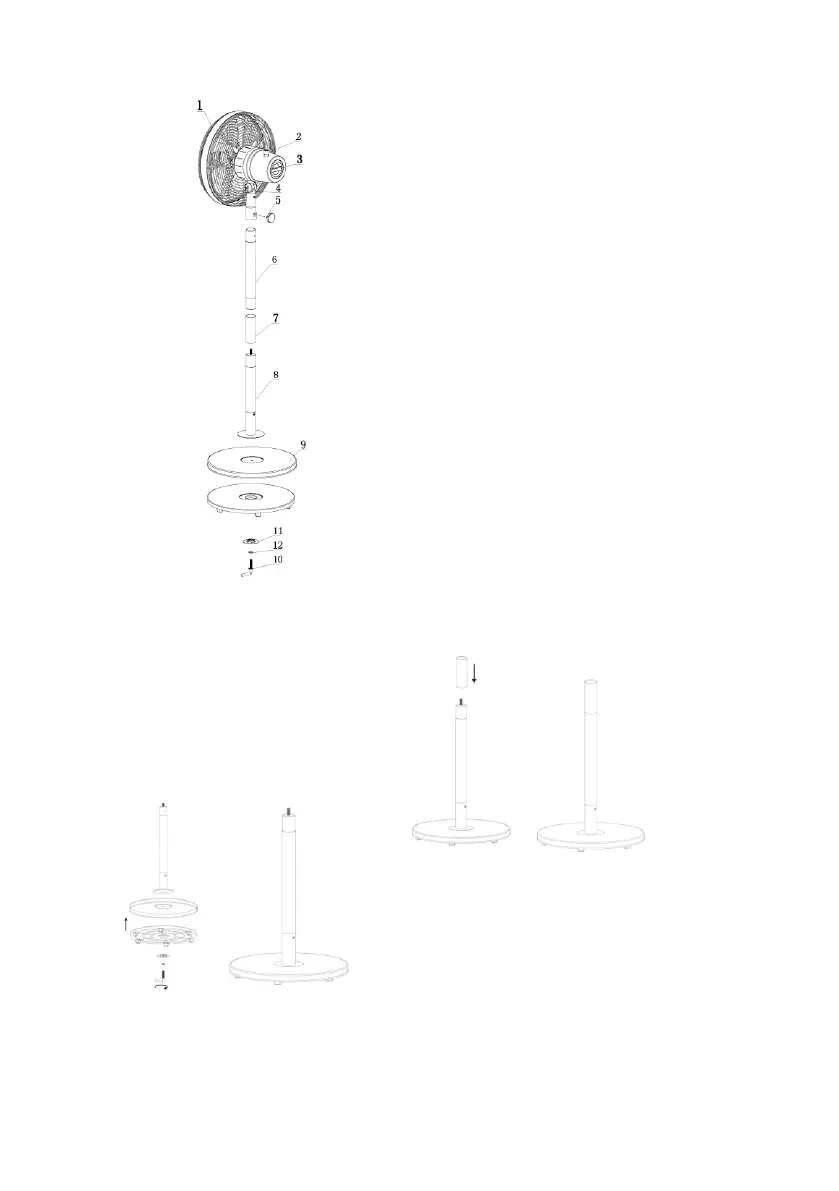

1) Griglia anteriore di protezione
2) Pulsante oscillazione
3) Selettore
4) Vite inclinazione alto/basso
5) Vite fissaggio colonna/testa
ventilatore
6) Colonna superiore
7) Colonna intermedia
8) Colonna inferiore
9) Base
10)Vite a “L”
11)Rondella piana
12)Rondella elastica
1.Fissare la colonna inferiore (8)
alla base e al contrappeso
inserendola nella propria sede,
bloccarla mediante la vite a “L”
(10) con rondelle (12) e (11). Al
termine dell’operato, verificare
che la colonna e base siano
saldamente assemblati
correttamente.
