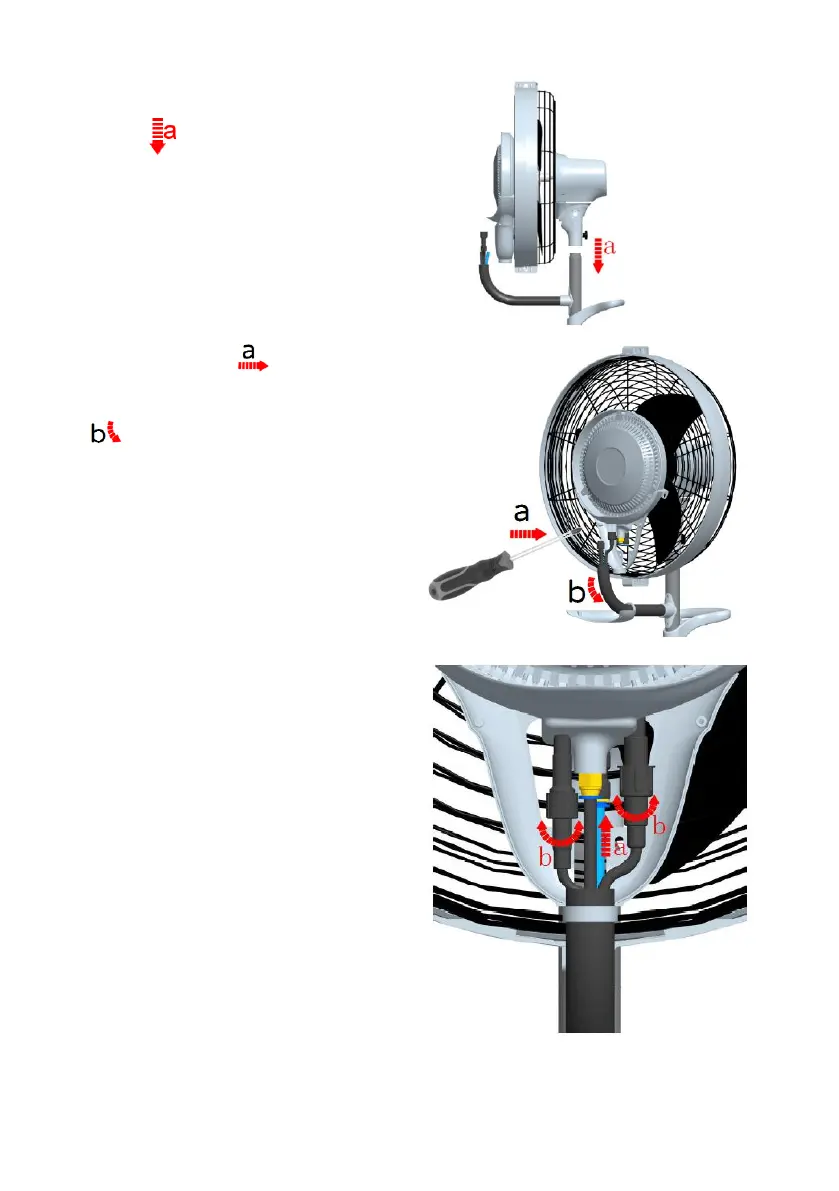

6. Inserire l’unità ventilante sulla colonna
fissa ( ): assicurare il bloccaggio
avvitando la vite con la manopola in
dotazione.
7. Svitare le viti ( ) del coperchio
scatola di connessione (cavi e tubi)
tramite un cacciavite, inserire la testa
( ) del tubo flessibile (cavi elettrici
e tubi) all’interno della sede del
coperchio e nell’anello ricavato nella
parte posteriore della scatola di
connessione in modo adeguato.
8.Collegare le due spine (3 e 6 poli)
rispettivamente alle due prese di (3 e
6 poli) dei cavi elettrici in maniera
corretta (fare attenzione che il perno
si deve impegnare nella
corrispondente asola) e bloccarle con
le rispettive ghiere. Innestare i due
tubi nei rispettivi fori (nota: tubo di
colore blu con raccordo di colore blu).
Al termine dell’operato verificare che
i collegamenti siano saldamente
accoppiati e fissati correttamente.
Prima di chiudere il coperchio della
scatola di connessione, assicurarsi
che tutti i collegamenti siano
saldamente accoppiati, fissati
correttamente e alloggiati all’interno.
Avvitare le viti tramite un cacciavite
per assicurarne il bloccaggio del
coperchio.
