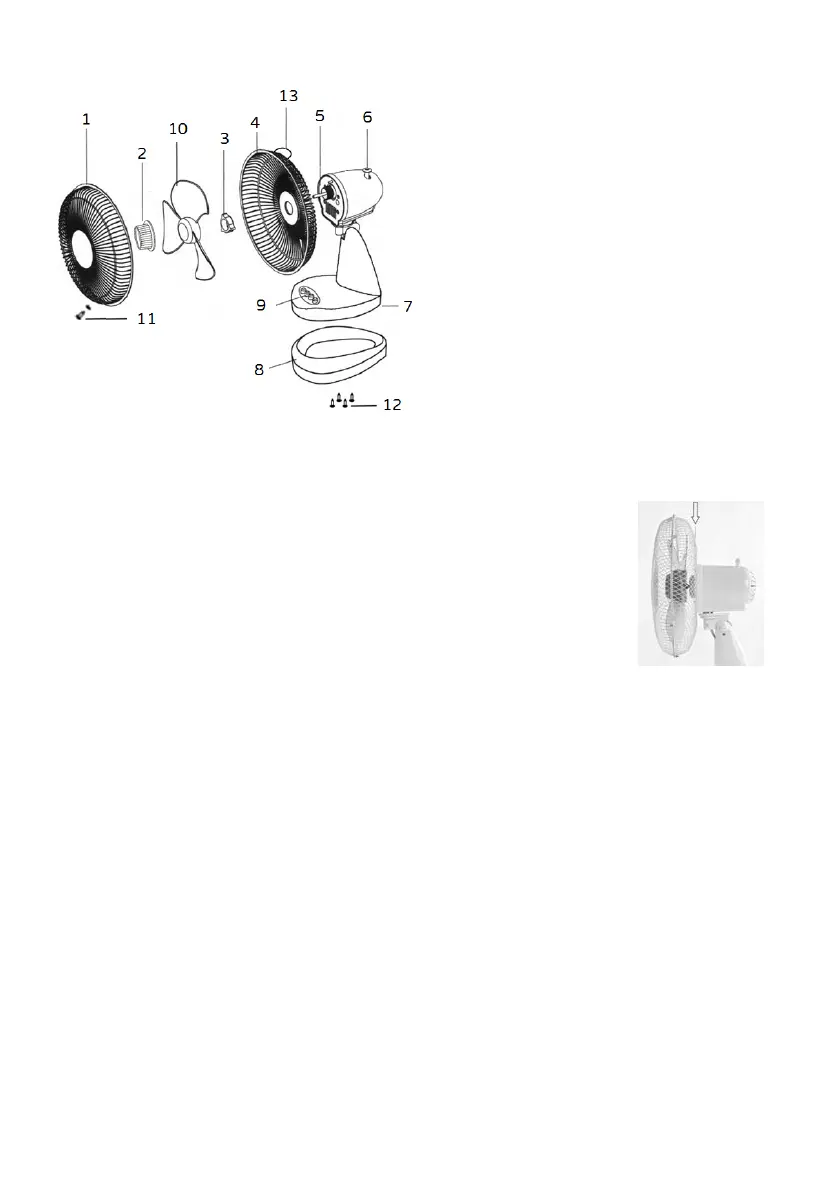

7/16
1) Griglia anteriore/schermo
di protezione
2) Ghiera fissaggio elica
3) Ghiera fissaggio griglia
4) Griglia posteriore
5) Albero motore
6) Pulsante oscillazione
7) Corpo motore
8) Base
9) Selettori
10) Elica
11) Vite c/dado per fissaggio griglie
12) Viti fissaggio base
13) Maniglia
1) Inserire la parte inferiore del corpo (7) nella base (8): assicurarne il fissaggio
mediante le 3 viti in dotazione (12).
2) Svitare le ghiere: fissaggio elica (2) e griglia posteriore (3) sull’albero motore se
3) Inserire la griglia posteriore (4) nel carter motore, in maniera
che la maniglia (13) risulti nella parte superiore (come figura a
lato), posizionandola in modo che i perni si infilino nei fori
corrispondenti, e bloccarla mediante l’apposita ghiera (3).
4) Innestare l’elica (10) sull’albero motore (5) in modo che l’asola si
accoppi alla chiavetta. Bloccare con l’apposita ghiera (2)
avvitandola (in senso antiorario) in modo serrato.
5) Accoppiare la griglia anteriore (1) a quella posteriore (4)
bloccandole con i ganci di tenuta. Ai fini della sicurezza è
obbligatorio assicurare il fissaggio utilizzando l’apposita vite
c/dado (11) da impegnare nei fori presenti sul bordo delle
griglie (i fori per la vite devono risultare nella parte inferiore).
Inserire la spina nella presa di corrente.
selezionare la velocità desiderata mediante i tasti appositi (9):
1 – Velocità minima 2 – Velocità media 3 – Velocità massima
Oscillazione orizzontale (destra-sinistra):
si ottiene premendo l’apposito pulsante (6)
situato sul corpo motore. Per eliminare il movimento e mantenere fermo il ventilatore,
sollevare il pulsante.
Inclinazione verticale (alto-basso):
si regola impugnando il corpo motore e dirigendolo
nella direzione desiderata
