Nettoyez le levier avec de
l'alcool isopropylique avant
d'installer le support en
mousse et l'aimant.
Commutateur
de freins et
aimant
CA
CA GLUE
Contrôleur RC3 #01-6070 / #01-6079
Comprend :
Contrôleur RC3 et commutateur de 190mm OU
contrôleur RC3 et commutateur de 2100mm, tel que
spécifié
Commutateur de freins avec une prise pour
téléphonne de 2.5mm munie d'un support en mousse.
Pour le mode d'emploi, veuillez consulter le manuel de
l'utilisateur BionX disponible sur www.ridebionx.com.
Le système doit être éteint avant d'installer ou de retirer toute connexion. Le système doit avoir
une date de fabrication postérieure à 2008 et être muni d'une batterie BionX de 48 V afin d'être
compatible avec le contrôleur RC3.
1. Retirer la poignée de vélo et les leviers de frein et de vitesse, le cas échéant. Glisser le contrôleur
RC3 sur le guidon.
Assurez-vous que le module ne nuise pas aux leviers de frein et de vitesse, et vice versa selon le
positionnement.
2. Serrez l'anneau du RC3 jusqu'au blocage à l'aide d'une clé Allen de 2.5mm.
3. Réinstallez la poignée de vélo et les leviers de frein et de vitesse, le cas échéant.
4. Connectez le RC3 au connecteur existant qui communique avec la batterie.
5. Connectez le contrôleur RC3 et le système complet de BionX avec l'interface BBI, (disponible
chez les détaillants autorisés uniquement) et faites-en la mise à jour logiciel. Éteignez le système
et retirez l'outil du BBI.
6. Une fois complété, installez le commutateur de freins en nettoyant bien le levier de frein avec
de l'alcool isopropylique et en appuyant sur la mousse pour la mettre en place.
7. Branchez le commutateur de freins dans la jonction du RC3 et glissez le commutateur sur le
support en mousse. Testez cette fontion en tirant sur le bras du levier de frein avec l'aimant en
place. Vous remarquerez que le mode régénératif s'activera alors que les lumières DEL du mode
RC3 se mettront à clignoter.
8. Lorsque le système activera et désactivera le mode régénératif doucement, collez le commuta-
teur de freins en place dans le support en mousse.
2.5mm
L'accélérateur ne doit pas nuire aux
leviers de frein et de vitesse!
Connectez le harnais de la batterie
au RC3. Toujours aligner la flèche
et le triangle blancs!
A
B
Contrôleur RC3
Branchez le commutateur de frein dans la jonction du RC3.
A
B
Clean the lever with Isopropyl
alcohol before installing the
support foam and magnet.
CA
CA GLUE
#01-6070 RC3 Controller Short Ass’y or
#01-6079 RC3 Controller Long Ass’y
Includes:
#01-5590 RC3 Controller, 190mm Comm. OR #01-5810
RC3 Controller, 2100mm Comm. as specified.
#01-5940 Brake switch with 2.5mm phone connector
with foam support.
For operating instructions please consult the BionX
User Manual, found at www.ridebionx.com.
The system must be turned off before installing or removing any connection. The system must be
manufactured post-2008 and have a 48V BionX battery to be compatible with the RC3 controller.

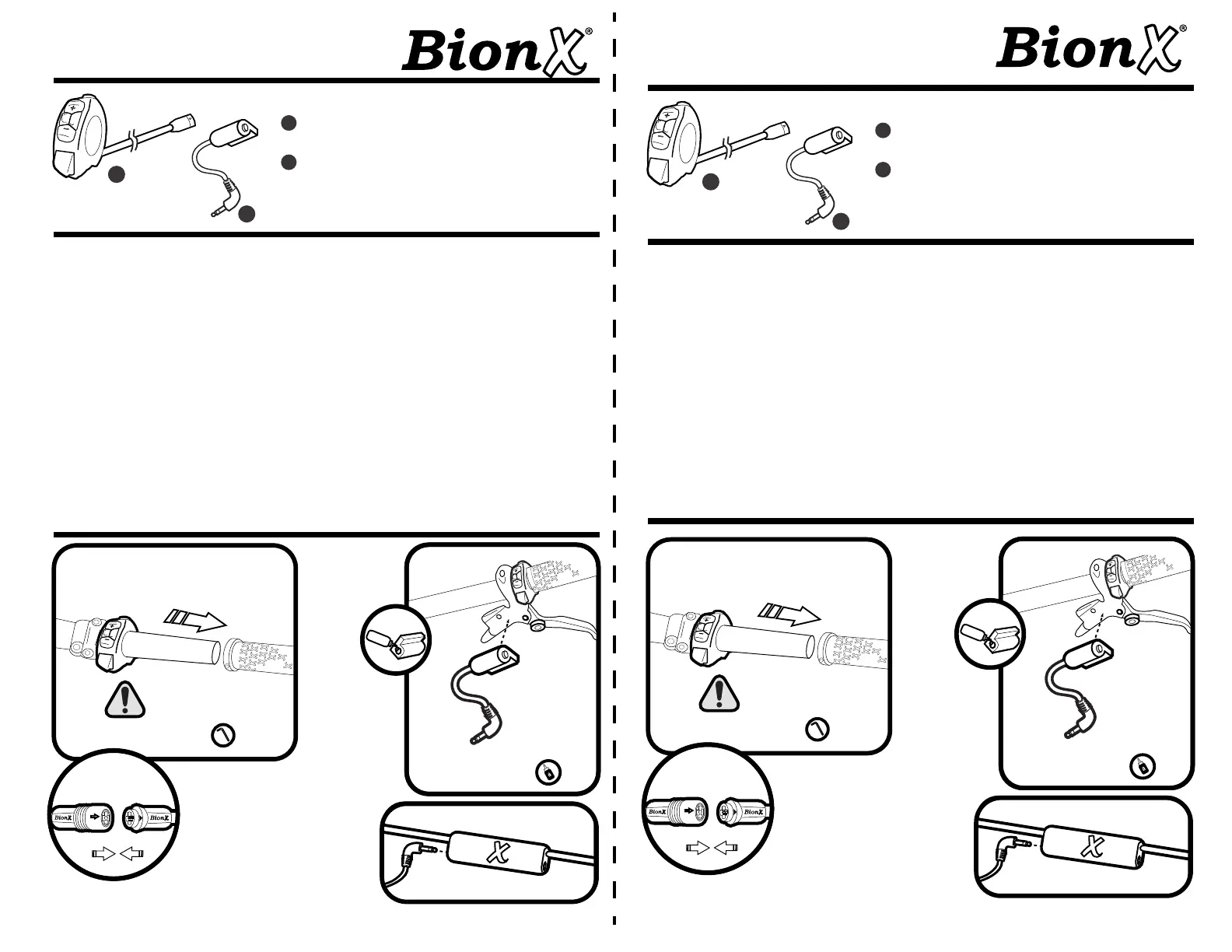

1. Remove the bicycle grip, and brake or shift levers if applicable. Slide RC3 controller onto
handlebar. Make sure that the module does not interfere with the shift or brake levers and vice
versa, depending on the positioning.
2. Tighten the RC3 collar until snug with a 2.5mm allen key.
3. Re-install the bicycle grip, brake and/or shift levers if applicable.
4. Connect the RC3 to the existing battery communication connector.
5. Connect the RC3 controller and the complete BionX system up to the BionX Bike Interface
(available to Authorized Retailers only) and give it a firmware update. Shut down the system and
remove the BionX Interface tool.
6. Once complete, install the brake switch by cleaning the brake lever body with Isopropyl alcohol
and pressing the foam in place.
7. Plug the brake switch into the RC3 junction and slide the switch into the foam support. Test the
function by pulling the brake lever arm with the existing magnet. You will notice the generate
mode engage as the RC3 mode LEDs will begin to flash.
8. When the system engages and disengages generate mode smoothly, glue the brake switch into
place in the foam support.
2.5mm
The throttle lever must not interfere
with the shift & brake levers!
Connect the battery harness
to the RC3 - Always line up
the white arrow and triangle!
A
B
RC3 Controller
Plug the brake switch into the RC3 junction.
A
B
