第二章: 硬件安装 | 13
B450GT3

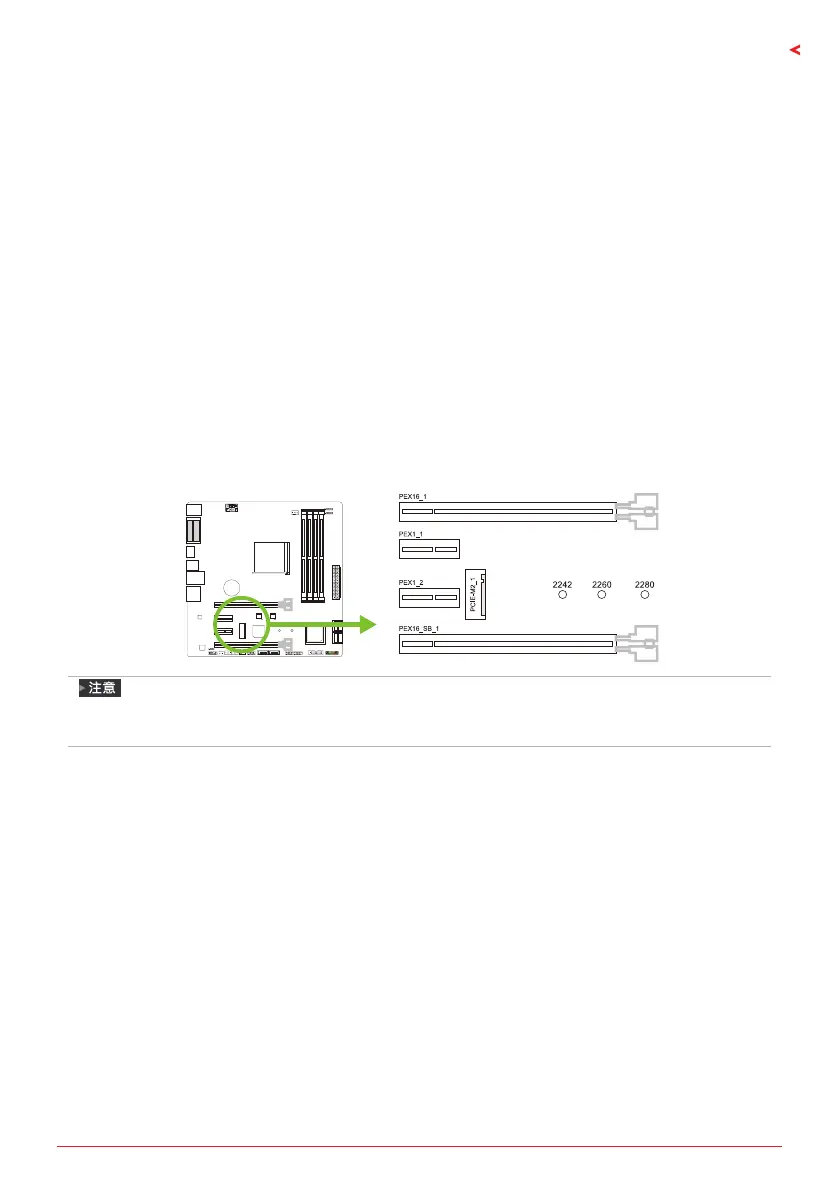

2�5 扩展槽
PEX16_1: PCI-Express Gen3 x16 插槽 (x16 模式)
(当使用APU时，带宽为 x8模式)
• 符合PCI-Express 3.0规范。
• 同步单向最大理论带宽为16GB/s，总带宽为32GB/s。
PEX16_SB_1: PCI-Express Gen2 x16 插槽 (x4 模式)
• 符合PCI-Express 2.0规范。
• 同步单向最大理论带宽为2GB/s，总带宽为4GB/s。
PEX1_1/1_2: PCI-Express Gen2 x1 插槽
• 符合PCI-Express 2.0规范。
• 同步单向最大理论带宽为500MB/s，总带宽为1GB/s。
PCIE-M2_1: M�2 (Key M) 插槽
(带宽取决于CPU，Ryzen为32Gb/s ; APU为16Gb/s)
• M.2插槽支持M.2 Type 2242/2260/2280 SSD模块。安装M.2模块前请将六角柱放
到正确的位置。
• 支持M.2 SATA III (6.0 Gb/s)模块与M.2 PCI Express Gen3 x4模块(32 Gb/s)。
»
当PEX1_1 / PEX1_2插槽被占用时，PEX16_SB_1接口将以x2速度运作。
»
当PCIE-M2_1插槽被占用时，SATA3_1 / SATA3_2接口将被禁用。
安装扩展卡
请参照以下步骤安装扩展卡：
• 安装扩展卡前请阅读扩展卡的相关指示说明。
• 打开电脑机箱后盖，移除螺丝和插槽支架。
• 将扩展卡按照正确的方向插入插槽，直到扩展卡完全就位。
• 用螺丝将扩展卡的金属支架固定到机箱后置面板。
• 还 原电 脑 机 箱后盖。
• 开机。如有必要，可为扩展卡更改BIOS设置。
• 安装扩展卡的驱动。
