第二章: 硬件安装 | 17

X570GT

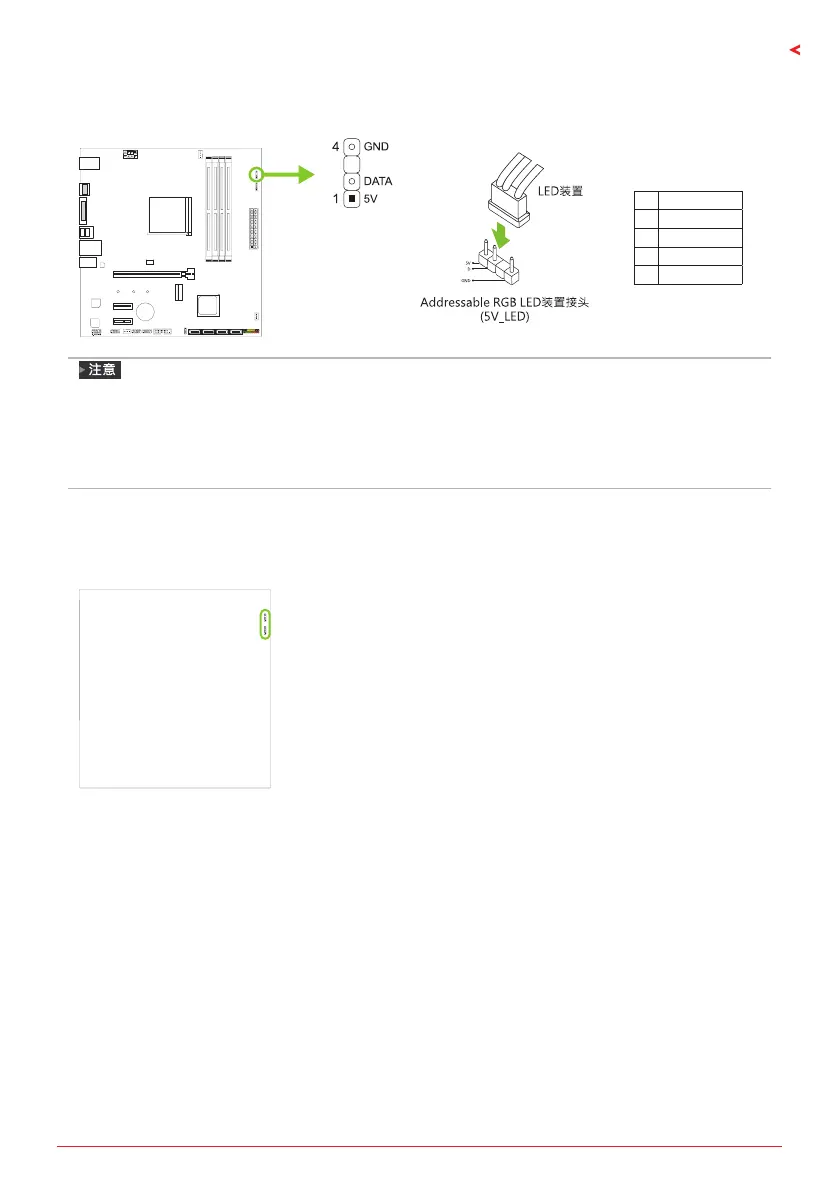

5V_LED: Addressable RGB LED装置 (WS2818B) 接头

此接头提供5V电源与数据控制讯号，可连接RGB LED装置 (WS2818B)。

针定义

1 VCC5

2 数据

3 N/A

4 接地

确保正确將针脚连接到LED装置，错误的连接可能会损坏您的LED装置或主板。

12V_LED接头支持5050 RGB LED灯条，最大输出功率为3A (12V)。

5V_LED接头最多可支持300个LED WS2818B Addressable RGB LED灯条，最大输出功率为

3A (5V)。

请使用Vivid LED DJ软件控制LED。有关详细的软件设置信息，请参阅第3.3章。

2�8 LED灯

LED灯

下面的LED灯由RACING GT EVO软件控制。请参考3.3章节的软件设置。

RGB LED 裝置接头 (5V/12V)
