2
*Bei Versionen mit automatischem Reset ist dieser in der Schaltung integriert
Gehäuse DIN ABS, grau/schwarz
Schutzart-Gehäuse IP30 (EN 60529)
Schutzart-Einbauraum IP54 (EN 60529)
Gewicht max. 250 g (typenabhängig)
Spannungsversorgung 24 VACDC ±10%
nach EN60204-1 115 VAC ±10%
(typenabhängig) 230 VAC ±10%
Frequenzbereich 50/60 Hz (45–66 Hz)
Leistungsaufnahme max. 5 VA
Einschaltdauer 100% ED
Befestigung Hutschiene 35 mm
Sicherheitsausgangs-Relais
Gebrauchskategorie AC-1: 250V/2A/500VA, ca. 300’000 Schaltspiele
nach EN60947-4-1** DC-1: 24V/2A/48W, ca. 700’000 Schaltspiele
Gebrauchskategorie AC-15: 250V/2A/500VA, ca. 130’000 Schaltspiele
nach EN60947-5-1** DC-13: 24V/2A/48W, ca. 70’000 Schaltspiele
(DC13: 6 Schaltspiele/Min.)
Kontaktabsicherung 2 A träge
nach EN60947-5-1
Kontakte zwangsgeführte Relais, AgCuNi
Lebensdauer mech. 50 Mio. Schaltspiele
Melderelais
Schaltvermögen** 24VDC/1A, resistive Last
30VAC/1 A, resistive Last
Anzeigen
Betrieb grün
Störung rot (Signalgeber-/Systemstörung)
Sicherheitsabschaltung gelb (Signalgeber)
Ansprechzeit
Sicherheitsausgangs-Relais < 50 ms
Temperaturbereiche
Betrieb –20°C bis +55°C
Lagerung –20°C bis +80°C
Luftfeuchtigkeit max. 80% relativ (keine Betauung zulässig)

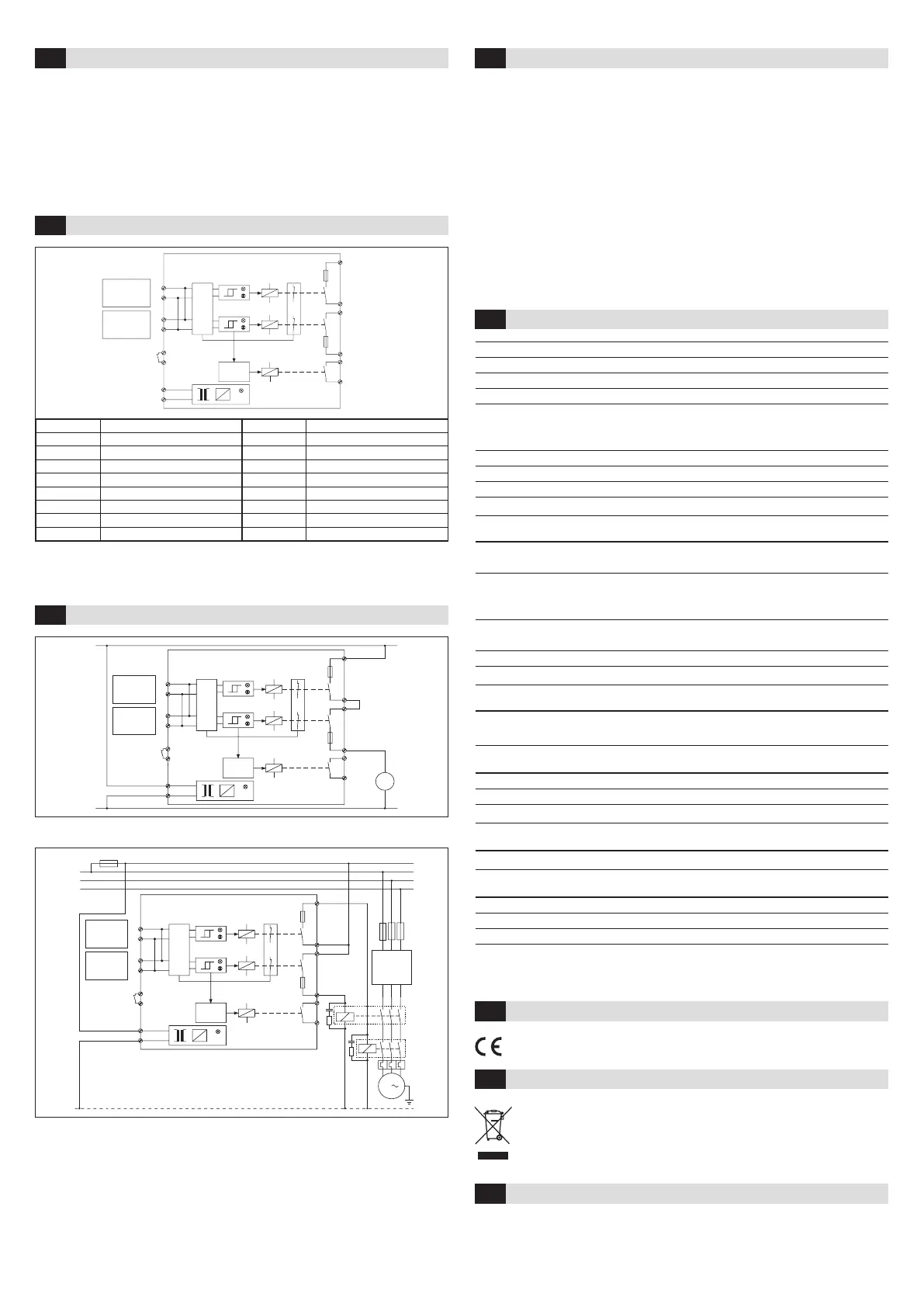

Anschlussbeispiel für einphasigen Antrieb ohne Hilfsschütz
12
13
15
16
7
8
10
9
6
5
4
*
3
2
1
Signal-
geber 1
Signal-
geber 2
Klemme Klemme
1 Signalgeber 1 9 Speise-Spannung
2 Signalgeber 1 10 Speise-Spannung
3 Signalgeber 2 11 –
4 Signalgeber 2 12 Sicherheitsausgang 1
5 externer Reset 13 Sicherheitsausgang 1
6 externer Reset 14 –
7 Melderelais 15 Sicherheitsausgang 2
8 Melderelais 16 Sicherheitsausgang 2
**Nicht aufgeführte Bemessungsdaten erfragen Sie vom Werk
Nach korrekter Montage und Installation und bei Beachtung der technischen Daten arbeitet
das Gerät wartungsfrei. Die korrekte Funktion des Sicherheitssystems muss jedoch periodisch
(monatlich, oder nach übergeordneten Vorschriften) geprüft werden. Dabei sind auch die
Signalgeber und Zuleitungen auf mechanische Beschädigungen zu kontrollieren.
Ist die Funktionalität nach Verdrahtung gemäss Schaltplan nicht gewährleistet und leuchten
beide gelben bzw. roten LEDs, gehen Sie folgendermassen vor:
1. Reset-Taste drücken (min. 1 Sek.)
2. Sämtliche Signalgeber auf Betätigung oder Beschädigung überprüfen
3. Signalgeber-Widerstände an Klemmen 1/2 und 3/4 prüfen (8.2 kOhm)
4. Erneute Inbetriebnahme
Leuchten danach immer noch beide roten LEDs, so liegt eine Gerätestörung vor.
Gerät zu-
rück zur Kontrolle.
Leuchtet nur eine gelbe bzw. rote LED Gerät zurück zur Kontrolle.
12
13
15
16
7
8
10
9
6
5
4
*
3
2
1
Signal-
geber 1
Signal-
geber 2
M
N
P
Anschlussbeispiel für dreiphasigen Antrieb mit Hilfsschützen
1)
K1 und K2 müssen so ausgelegt sein, dass das Verschweissen der Kontakte sicher durch K1
und K2 erkannt wird und nicht zum Verlust der Sicherheit führt
12
13
1)
1)
15
16
7
8
10
9
6
5
4
*
3
2
1
Signal-
geber 1
Maschinen-
steuerung
F2–4
Signal-
geber 2
L1
K1
K2
M
3
F1
L2
L3
N
Blockschema und Anschlussbelegung6
Technische Daten9
EU-Konformitätserklärung10
WEEE11
Kontakt12
Beschaltung7
Wartung und Fehlersuche8
Geräte mit diesem Symbol müssen bei der Entsorgung gesondert behandelt wer-
den. Dies muss in Übereinstimmung mit den Gesetzen der jeweiligen Länder für
umweltgerechte Entsorgung, Aufarbeitung und Recycling von elektrischen und
elektronischen Geräten erfolgen.
Anschluss5
• Maximale Gesamtlänge des Signalgebers mit Kabel 50 m
• Maximale Gesamtfläche des Signalgebers 5 m
2
• Beim Einsatz von mehreren Signalgebern, müssen diese in Serie geschalten werden
• Der letzte Signalgeber ist mit 8,2 kOhm abgeschlossen
• Werden nur an einen Signalgebereingang Signalgeber angeschlossen, so muss Kanal 2
überbrückt werden (mitgelieferter Widerstand 8,2 kOhm ±1%), ansonsten erfolgt eine Stö-
rungsanzeige «Signalgeberstörung».
Änderungen vorbehalten
BBC Bircher Smart Access, BBC Bircher AG
Wiesengasse 20, CH-8222 Beringen, www.bircher.com
Siehe Anhang
Designed in Switzerland / Made in EU
