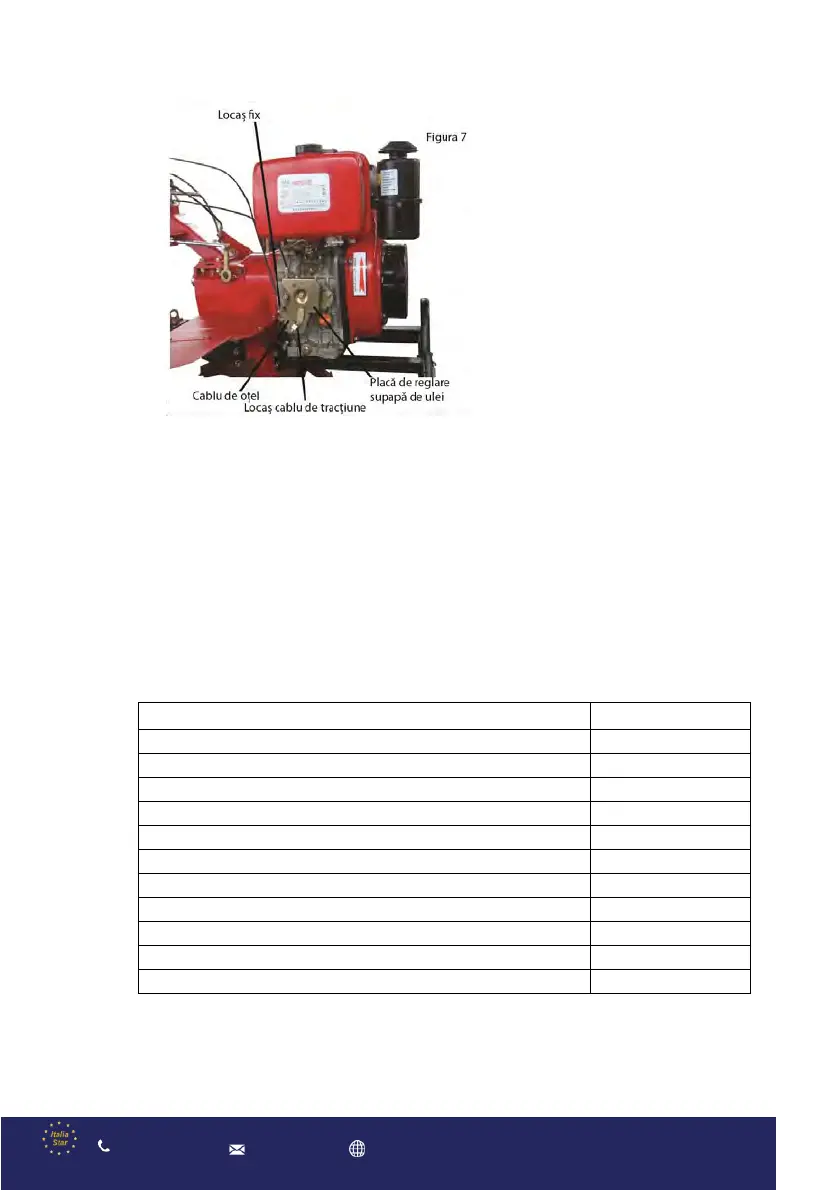

① rotiți comutatorul clapetei de accelerație în sensul acelor de ceasornic până în
poziția minimă.
② Introduceți cablul clapetei de accelerație prin suport în piulița de blocare aflată pe
placa de reglare a clapetei de accelerație deasupra motorului diesel.
③ Fixați cablul în suport cu ajutorul șuruburilor de fixare.
④ Reglați în mod repetat comutatorul clapetei de accelerație până când maneta
clapetei de accelerație de pe placa de reglare a supapei de ulei ajunge la poziția
maximă și minimă.
4. Pentru informații detaliate privind instalarea și reglarea cablurilor, consultați fișierul atașat.
Ⅲ Verificare și realimentare
1. Verificați dacă șuruburile de conectare sunt bine strânse și, dacă este cazul, strângeți-
le respectând cuplurile de strângere enumerate în tabelul 3. (Consultați manualul de
instrucțiuni pentru motorul diesel pentru momentul înșurubării șurubului de forță și
respectiv a piuliței)
Denumirea componentelor
Cuplu de strângere (NM)
Flanșă și motor diesel
20-25
Flanșă și cutie de viteze
35-40
Șuruburi de fixare ale capătului arborelui motor al cutiei de viteze
10-12
Șuruburi de fixare ale arborelui treptei de marșarier
26/40
Șuruburi de fixare între suportul motorului și mecanismul de deplasare
35-40
Șuruburi de fixare a capacului mecanismului de deplasare
10,6-15
Șuruburi de fixare a remorcii la mecanismului de deplasare
50-60
Șuruburi de fixare între mecanismul de deplasare și cutia de viteze
35-40
Remorcă
45-60
Reglați șuruburile suportului motorului diesel
35-40
Reglați șuruburile suportului mânerului
35-40
