Глава трета Работа и методи на използване на култиватора

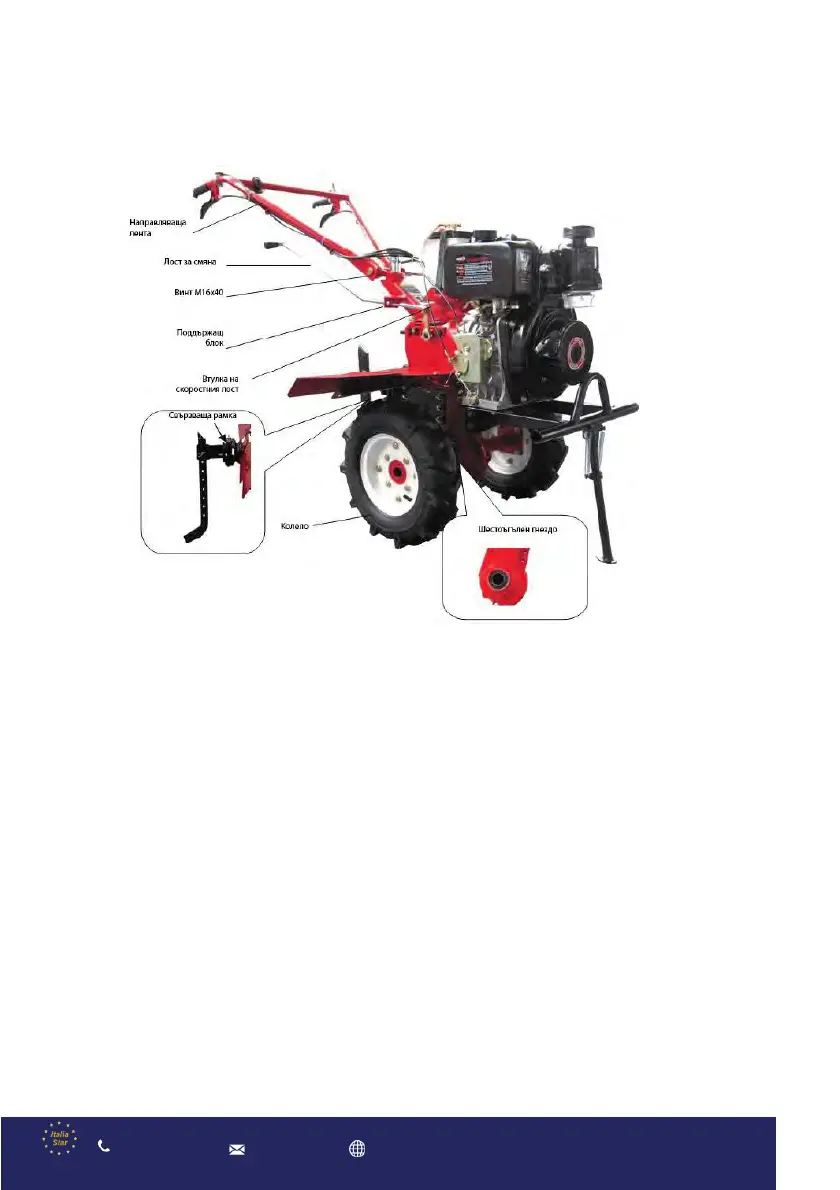

. Сглобяване след разопаковане (вижте фигура 4)
1. Прикрепете главното зъбно колело, поставете шестоъгълния изходящ вал в
шестоъгълния отвор на корпуса на скоростната кутия.
2. Закрепете шестоъгълния корпус към шестоъгълния изходящ вал с болтовете с
вътрешен шестостен M6 × 6, като се уверите, че шестоъгълният вал не се движи
аксиално.
3Монтаж на колелата: монтирайте колелата от двете страни на шестоъгълния
изходящ вал и ги закрепете.
4. Монтиране на ремаркето: Прикрепете вратовръзката към ремаркето, използвайте
свързващия вал за свързване, поставете шината с Ø3 × 26, вкарайте винта за
регулиране на скоростта в квадратния жлеб на вратовръзката и го закрепете с M8 ×
55 винтове и гайки.
5. Монтаж на кормилото: Двата назъбени диска на кормилото поддържат рамото, а
долният диск го поддържа върху опората и регулира позицията му. Закрепете ги с
винтове M16 × 140, 16 плоска шайба и 16 пружинна шайба.
6. Монтаж на лоста за скорости: Плъзнете лоста за скорости през жлеба на скобата на
лоста за скорости на скобата на кормилото и го поставете в отвора на корпуса на
превключвателя, след което го закрепете с шината Ø3,2 × 16. Поставете скоростния
лост в неутрално положение.
7. Общ чертеж за монтаж на защитни устройства.
