. Монтаж и настройка на кабела
1. Регулиране на кабела на съединителя. (Вижте фигури 5 и 6)
① Развийте фиксиращата гайка на напречната щанга
② Завъртете напречната щанга по посока на часовниковата стрелка, докато частта
с резба стане най-късата.
③ Поставете края на кабела на съединителя в гнездото на гърба на модула на
скоростната кутия и се уверете, че кабелът пасва в гнездото.

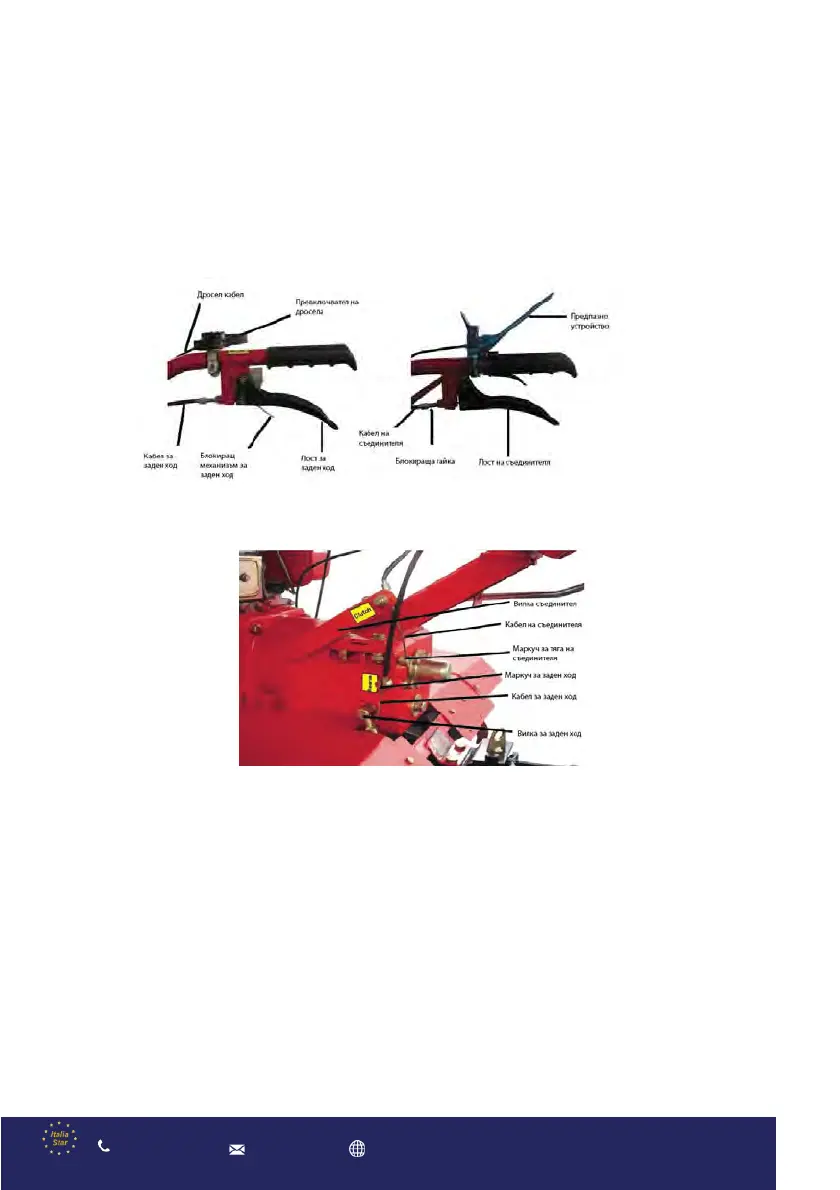

Фигура 5
Фигура 6
④ Вкарайте кабела през отвора M8 на държача на вилицата на съединителя,
натиснете вилката на съединителя, така че да можете да вкарате края на кабела
в гнездото.
⑤ Развийте напречната щанга, затегнете и освободете лоста на съединителя,
докато силата на пружината на съединителя върне лоста в позиция, след това
затегнете фиксиращата гайка.
2. Обратно регулиране на кабела (вижте фигури 5 и 6)
① Развийте фиксиращата гайка на напречната щанга.
② Завъртете напречната щанга по посока на часовниковата стрелка, докато
частта с резба стане най-късата.
③ Поставете кабела в вала на вилицата за заден ход до скоростната кутия и се
уверете, че краят на кабела пасва в отвора на вала на вилката.
④ Издърпайте вала на задна скоростна кутия обратно на часовниковата стрелка,
вкарайте кабела във втулката на лоста за заден ход до скоростната кутия и се
