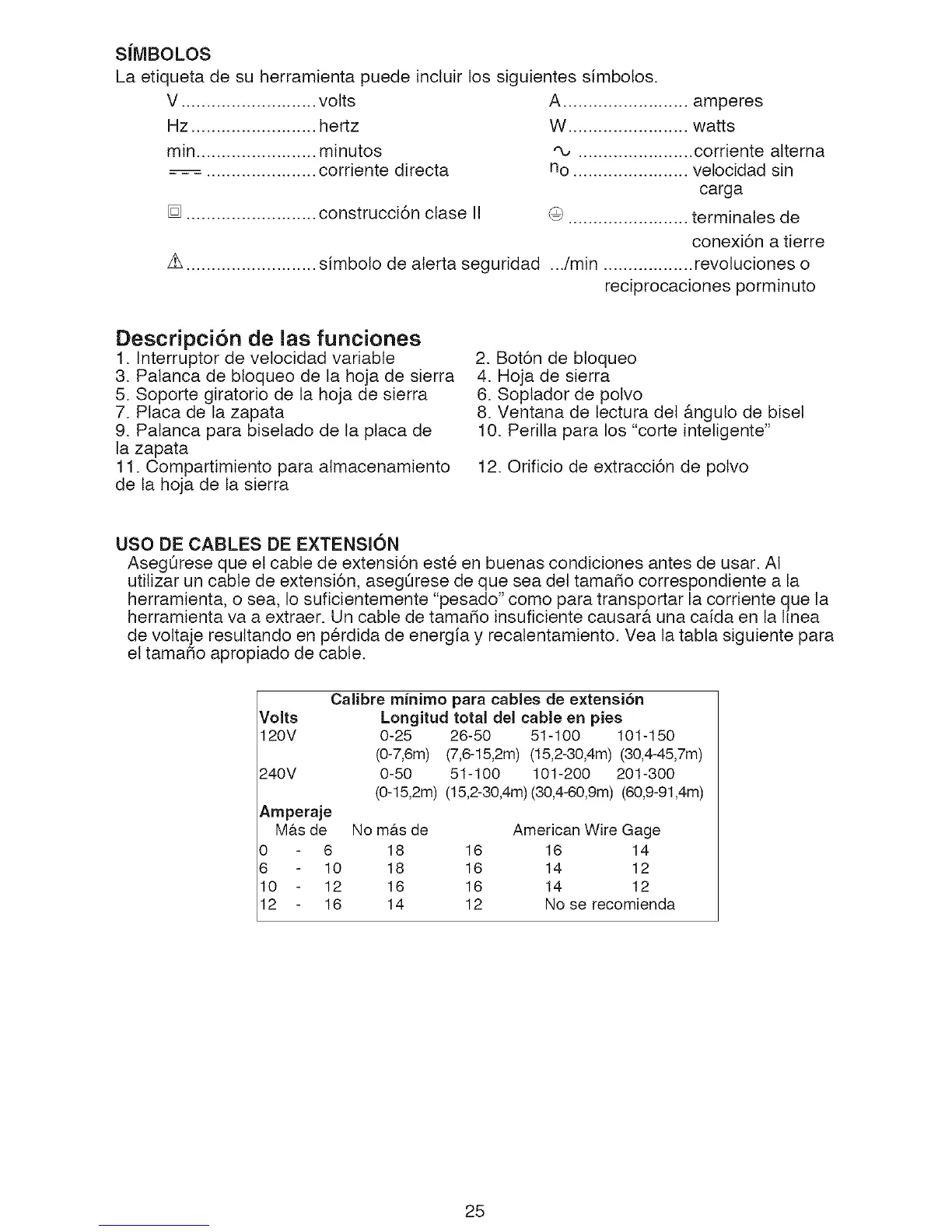

SJMBOLOS
Laetiquetadesuherramientapuedeincluirlossiguientessimbolos.
V...........................volts
Hz.........................hertz
min........................minutos
.........................corrientedirecta
[] ..........................construcci6nclaseII
A.........................amperes
W........................watts
",........................corrientealterna
no.......................vetocidadsin
carga
@........................terminalesde
conexi6natierre
z_..........................simbolodealertaseguridad.../min..................revolucioneso
reciprocacionesporminuto
Descripci6n de las funciones
1. Interruptor de velocidad variable
3. Palanca de btoqueo de la hoja de sierra
5. Soporte giratorio de la hoja de sierra
7. Placa de la zapata
9. Palanca para bisetado de la ptaca de
la zapata
11. Compartimiento para almacenamiento
de la hoja de la sierra
2. Bot6n de btoqueo
4. Hoja de sierra
6. Soptador de polvo
8. Ventana de lectura del &ngulo de bisel
10. Peritla para los "corte inteligente"
12. Orificio de extracci6n de polvo
USO DE CABLES DE EXTENSION
AsegQrese que el cable de extensi6n est_ en buenas condiciones antes de usar. AI
utitizar un cable de extensi6n, asegQrese de que sea del tamaSo correspondiente a la
herramienta, o sea, Io suficientemente "pesado" como para transportar la corriente que la
herramienta va a extraer. Un cable de tamaSo insuficiente causar& una caida en la linea
de voltaje resultando en p@dida de energia y recalentamiento. Vea la tabla siguiente para
el tamado apropiado de cable.
Calibre minimo para cables de extensi6n
Volts
120V
240V
Longitud total del cable en pies
0-25 26-50 51-100 101-150
(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)
0-50 51-100 101-200 201-300
(0-15,2m) (15,2-30,4m)(30,4-60,gm)(60,9-91,4m)
Amperaje
M&sde No m&sde
0 6 18
6 10 18
10 12 16
12 16 14
American Wire Gage
16 16 14
16 14 12
16 14 12
12 No serecomienda
25
