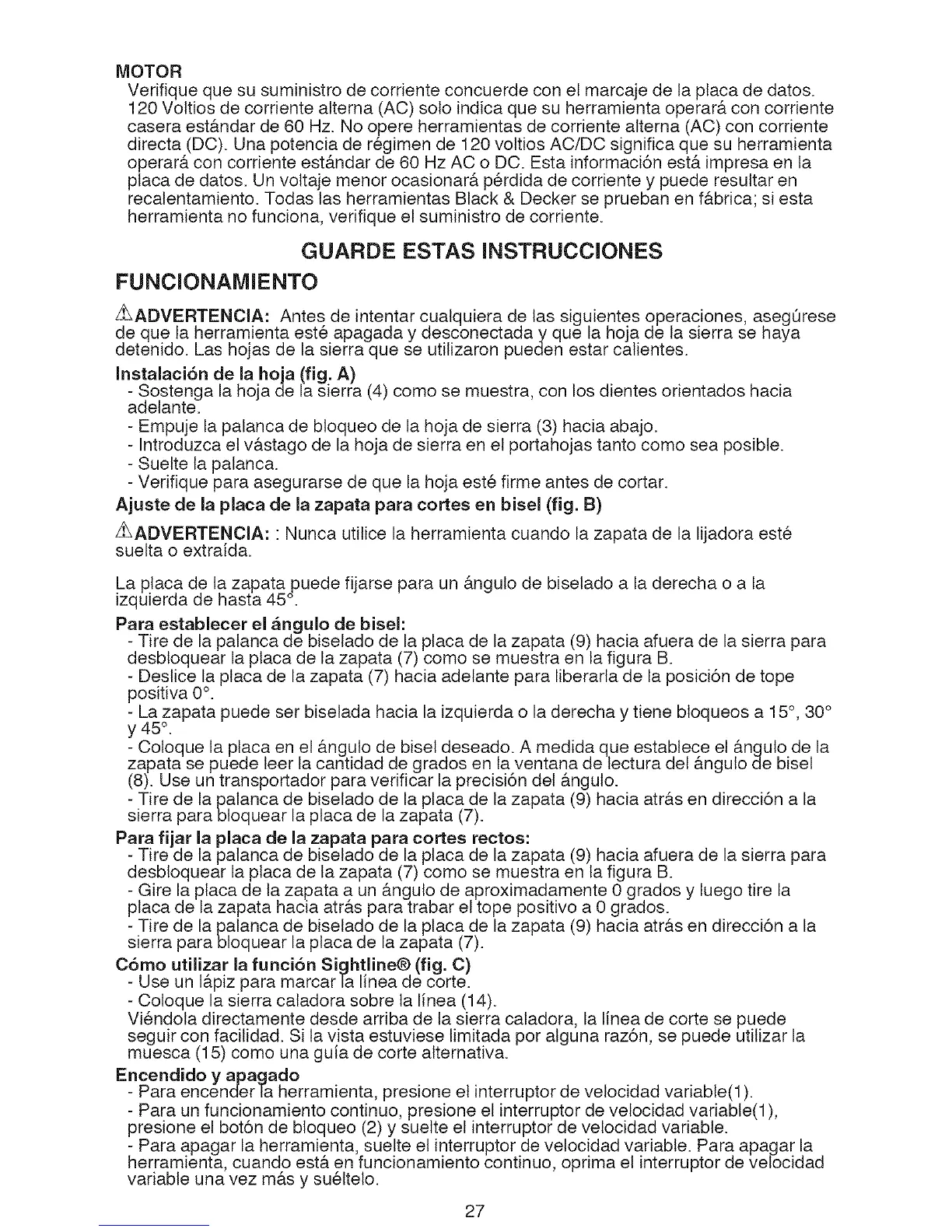

MOTOR
Verifiquequesusuministrodecorrienteconcuerdeconelmarcajedelaplacadedatos.
120Voltiosdecorrientealtema(AC)soloindicaquesuherramientaoperar&concorriente
caseraestAndarde60Hz.Noopereherramientasdecorrientealtema(AC)concorriente
directa(DC).Unapotenciader_gimende120vottiosAC/DCsignificaquesuherramienta
operar&concorrienteest_.ndarde60HzACoDC.Estainformaci6nestAimpresaenla
placadedatos.UnvoltajemenorocasionarAp@didadecorrienteypuederesultaren
recalentamiento.TodaslasherramientasBlack&Deckersepruebanenf&brica;siesta
herramientanofunciona,verifiqueelsuministrodecorriente.
GUARDE ESTAS INSTRUCCIONES
FUNCIONAMIENTO
z_ADVERTENCJA: Antes de intentar cualquiera de tas siguientes operaciones, asegOrese
de que la herramienta est6 apagada y desconectaday que la hoja de la sierra se haya
detenido. Las hojas de la sierra que se utitizaron pueden estar calientes.
Instaiaci6n de la hoja (fig. A)
- Sostenga la hoja de la sierra (4) como se muestra, con los dientes orientados hacia
adelante.
- Empuje la palanca de bloqueo de la hoja de sierra (3) hacia abajo.
- Introduzca el v&stago de la hoja de sierra en el portahojas tanto como sea posible.
- Suelte la palanca.
- Verifique para asegurarse de que la hoja est6 firme antes de cortar.
Ajuste de la placa de Jazapata para cortes en bisel (fig. B)
ZhADVERTENCIA: : Nunca utilice la herramienta cuando la zapata de la lijadora est6
suelta o extraida.
La ptaca de la zapataoPUede fijarse para un &nguto de biselado a la derecha o a la
izquierda de hasta 45 .
Para establecer el _ngulo de bisel:
- Tire de la patanca de biselado de la ptaca de la zapata (9) hacia afuera de la sierra para
desbtoquear la ptaca de la zapata (7) como se muestra en la figura B.
- Destice la placa de la zapata (7) hacia adelante para liberarla de la posici6n de tope
positiva 0°.
- La zapata puede ser biselada hacia la izquierda o la derecha y tiene btoqueos a 15°, 30°
y 45 °.
- Coloque la ptaca en el &ngulo de bisel deseado. A medida que estabtece el _.ngulo de la
zapata se puede leer la cantidad de grados en taventana de tectura del &ngulo de bisel
(8). Use un transportador para verificar la precisi6n del _.nguto.
- Tire de la palanca de biselado de la placa de la zapata (9) hacia atr&s en direcci6n a la
sierra para btoquear la placa de la zapata (7).
Para fijar la placa de la zapata para cortes rectos:
- Tire de ta palanca de biselado de la ptaca de la zapata (9) hacia afuera de la sierra para
desbtoquear la placa de la zapata (7) como se muestra en la figura B.
- Gire la ptaca de la zapata a un &ngulo de aproximadamente 0 grados y luego tire la
placa de la zapata hacia atr&s para trabar el tope positivo a 0 grados.
- Tire de la palanca de biselado de la placa de la zapata (9) hacia atr&s en direcci6n a la
sierra para btoquear la placa de la zapata (7).
C6mo utiJizar la funcJ6n Sightline® (fig. C)
- Use un I&piz para marcar la linea de corte.
- Coloque la sierra caladora sobre la linea (14).
Vi6ndola directamente desde arriba de la sierra caladora, la linea de corte se puede
seguir con facilidad. Si la vista estuviese limitada pot alguna raz6n, se puede utitizar la
muesca (15) como una guia de corte alternativa.
EncendJdo y apagado
- Para encender |a herramienta, presione el interruptor de velocidad variable(1 ).
- Para un funcionamiento continuo, presione el interruptor de velocidad variable(1 ),
presione el bot6n de btoqueo (2) y suelte el interruptor de velocidad variable.
- Para apagar la herramienta, suelte el interruptor de velocidad variable. Para apagar la
herramienta, cuando estb. en funcionamiento continuo, oprima el interruptor de velocidad
variable una vez m&s y su61telo.
27
