iii

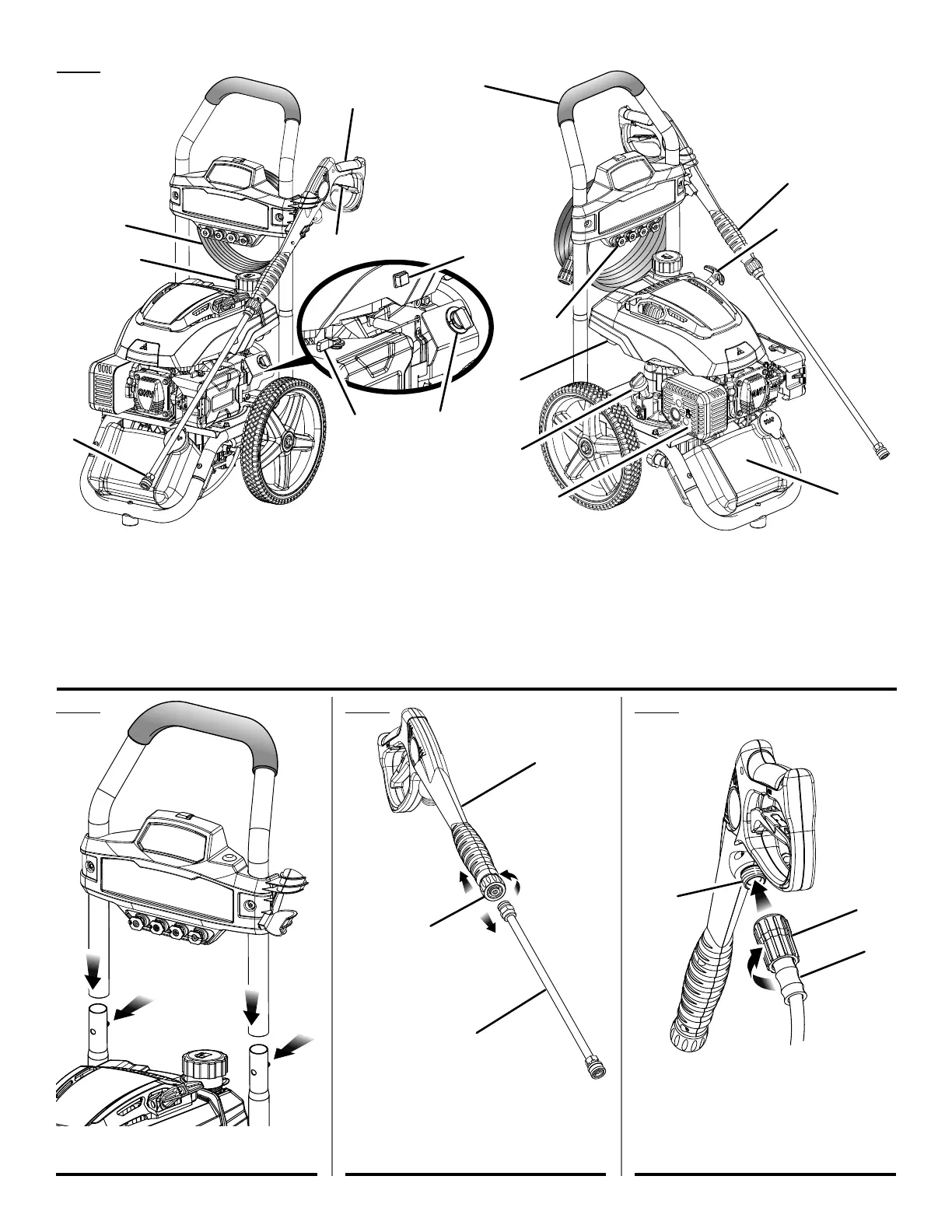

Fig. 1
A - Fuel cap (tapa del combustible)
B - Starter grip and rope (mango del arrancador
con cuerda)
C - Fuel tank (tanque de combustible)
D - Oil cap/dipstick (tapa del aceite con varilla de
nivel)
E - Gripping surface (superficie de sujeción)
F - Fuel valve (válvula de combustible)
G - Stop switch (interruptor de apagado)
H - Choke (anegador)
I - High pressure hose (manguera de alta
presión)
J - Nozzle storage (compartimientos para
boquillas)
K - Handle (mango)
L - Trigger handle (mango del gatillo)
M- Trigger with lock out (gatillo con seguro)
N - Spray wand (tubo de rociado)
O - Muffler (silenciador)
P - Soap tank (tanque de jabón)
C
E
O
D
K
A
B
L
M
N
I
H
G
F
J
Fig. 2
A - Push to insert (presione para insertar)
Fig. 3 Fig. 4
A - Trigger handle (mango del gatillo)
B - Connector (conector)
C - Spray wand (tubo de rociado)
A - Collar (casquillo)
B - Inlet coupler (acoplador de entrada)
C - High pressure hose (manguera de alta
presión)
C
A
A
P
A
B
A
B
C
