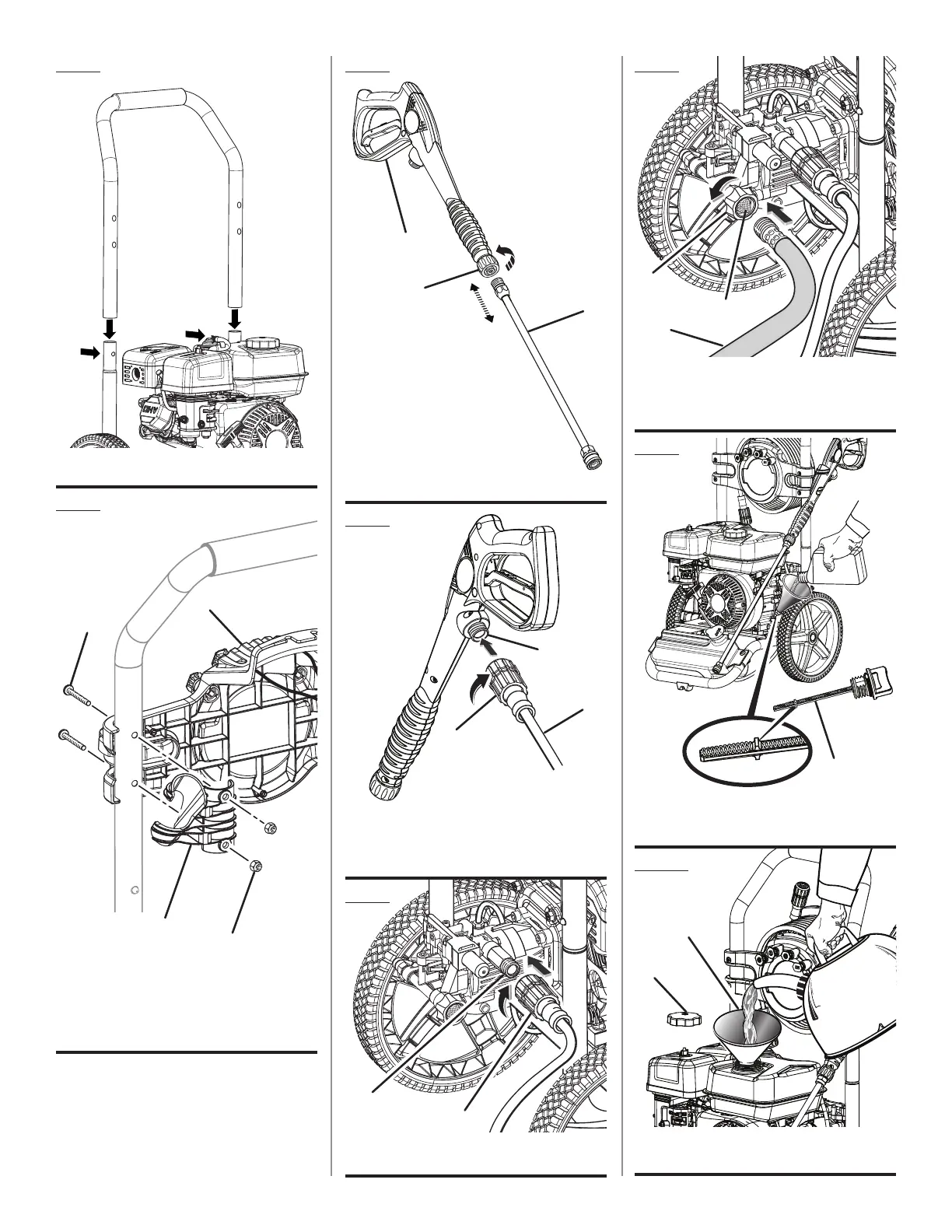

A - Screws (tornillos)
B - Trigger handle holder (sujetadore del mango
del gatillo)
C - Nuts (tuercas)
D - Hose storage (compartimiento para
manguera
Fig. 10
Fig. 5
Fig. 6
A - Collar (casquillo)
B - Inlet coupler (acoplador de entrada)
C - High pressure hose (manguera de alta
presión)
A
B
C
A
B
C
Fig. 8
A - Water intake (entrada de agua)
B - Screen (cedazo)
C - Garden hose (manguera de jardín)
A
C
B
A - Oil cap/dipstick (tapa del aceite con varilla de
nivel)
A - Fuel cap (tapa del tanque de combustible)
B - Funnel (entonnoir, embudo)
A
A
Fig. 9
Fig. 4
A - Push to insert (presione para insertar)
B
Fig. 3
A
B
C
A
A
D
A - Trigger handle (mango del gatillo)
B - Connector (conector)
C - Spray wand (tubo de rociado)
Fig. 7
A - Threaded outlet (conexión roscada)
B - Collar (casquillo)
A
B
