FOURS A CONVECTION 11 D’INSTALLATION
MONTAGE DU FOUR

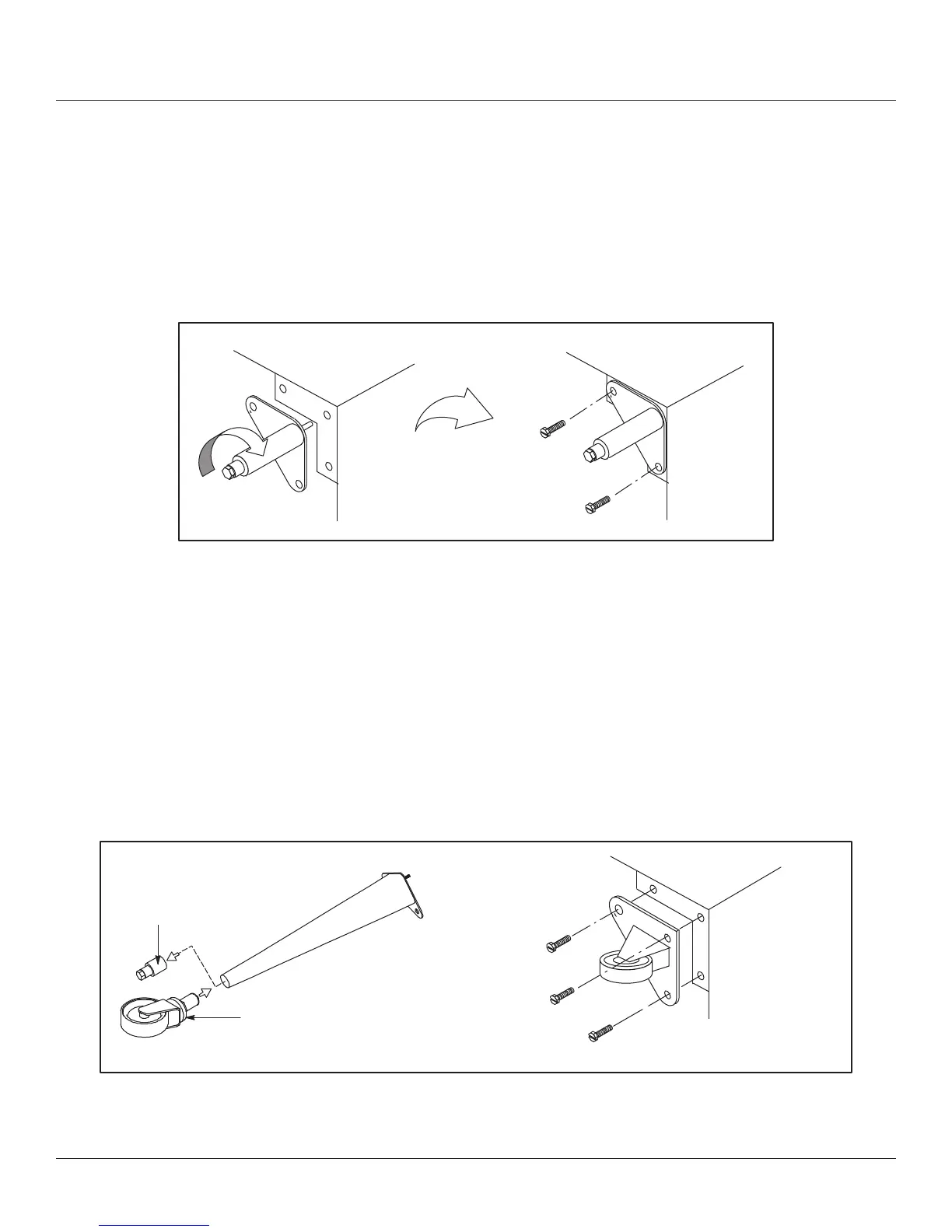

ASSEMBLAGE DES PIEDS
1. Pousser le four, couche sur le dos, sur un elevateur.
2. Alignez le goujon lete du pied sur le trou de vis prevu dans le coin avant du fond de caisse. Vissez le pied, dans le sens
des aiguilles d’une montre, jusqu’au dernier tour complet possible.
3. Alignez les deux orices de la plaque du pied sur les trous prevus au bas du four. Fixez le pied a l’aide de deux boulons
de 12.7 mm (1/2 po).
REMARQUE: Si des roulettes sont utilisees, voir MONTAGE DES ROULETTES avant de continuer.
4. Si necessaire, mettez le four de niveau en vissant ou en devissant la vis de niveau des pieds reglables.
Illustre : pieds de 15 cm (6”)
Figure 7
MONTAGE DES ROULETTES
REMARQUE: Installer les roulettes a frein sur le devant du four. Installer les roulettes sans frein a l’arriere.
Roulettes pour four simple ou pour four superposes :
1. Placer les pieds comme decrit.
2. Desserrer l’ecrou de blocage des embouts au bas de chaque pied reglable. Retirer les embouts.
3. Inserer une roulette dans chaque pied, comme illustre. Serrer les ecrous de blocage pour xer les roulettes.
Roulettes de bas prole pour deux fours superposes :
1. Aligner les trois trous dans chaque plaque de l’ensemble de roulette avec les trous dans le fond du four. Fixer chaque
roulette a l’aide de trois boulons de 12.7 mm (1/2 po).
Embouts de pied
ajustables
Ensemble de roulette
Figure 8
