7
• Demontieren Sie das obere Türscharnier (2),
indem Sie die Schrauben (1) lösen. Öffnen Sie
die Gefrierraumtür ein wenig und heben Sie sie
vorsichtig aus dem mittleren Türscharnier. Stellen
Sie die Tür sicher beiseite.
• Lösen Sie das mittlere Türscharnier (4) mit den
Schrauben (3). Öffnen Sie die Kühlraumtür ein
wenig und heben Sie sie vorsichtig aus dem unte-
ren Türscharnier. Stellen Sie die Tür ebenfalls an
einer sicheren Stelle ab.
• Kippen Sie das Gerät leicht nach hinten und blo-
ckieren Sie es in dieser Position. Demontieren Sie
das untere Türscharnier (6) und die Türhaltevor-
richtung (7).
• Bringen Sie das Türscharnier (6) und die Türhal-
tevorrichtung (7) auf der jeweils anderen Geräte-
seite an, nachdem Sie den Scharnierstift (5) im
Scharnier (6) entsprechend versetzt haben.
• Stellen Sie das Gerät wieder in die aufrechte Po-
sition. Setzen Sie die Kühlraumtür auf und fixieren
Sie sie in der vorgesehenen Position.
• Drehen Sie das mittlere Türscharnier (4) um 180°
und übertragen Sie es auf die gegenüberliegende
Seite. Setzen Sie den Scharnierstift in die Boh-
rung der Kühlraumtür und befestigen Sie die
Schrauben (3).
• Setzen Sie die Gefrierraumtür auf und fixieren Sie
sie in der vorgesehenen Position.
• Übertragen Sie das obere Türscharnier (2) auf die
gegenüberliegende Geräteseite. Setzen Sie den
Scharnierstift in die Bohrung der Gefrierraumtür
und befestigen Sie die Schrauben (1).
• Montieren Sie das Anschlagblech (A).

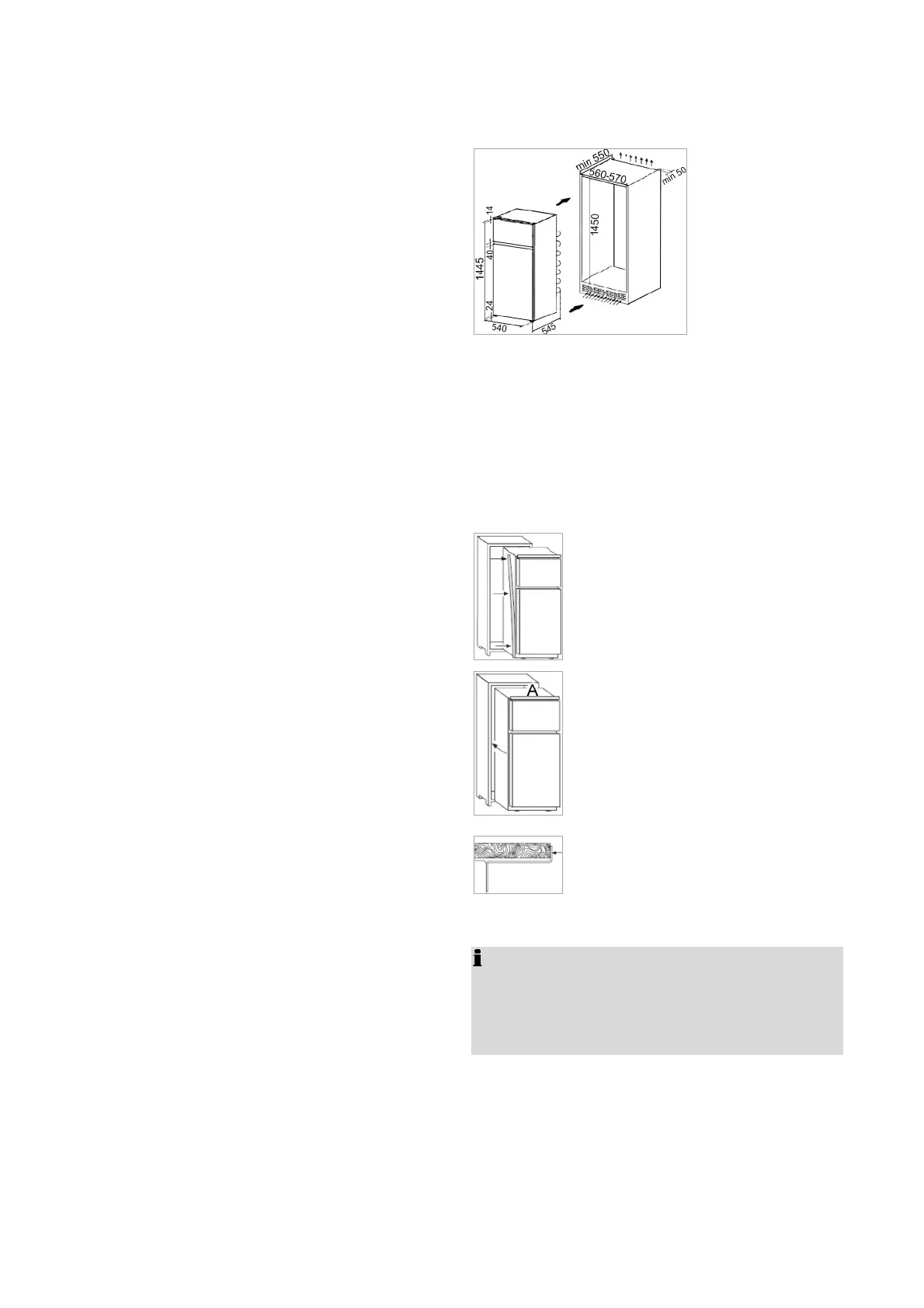

Einbau
EinbauEinbau
Einbau
Einbau-Öffnungen
Höhe x Breite x
Tiefe
1450 x 560-570 x
550 mm
Angaben in mm
Für die Be- und Entlüftung ist an der Geräterückseite
ein Abluftkanal von ca. 50 mm Tiefe vorzusehen.
Die Be- und Entlüftungsöffnungen im Möbelsockel
und Möbelbau müssen durchgehend min. 200 cm
2
betragen, damit die erwärmte Luft ungehindert ab-
ziehen kann.
Verlegen Sie das Anschlusskabel so,
dass das Gerät nach dem Einbau leicht
angeschlossen werden kann. Kürzen
Sie das Dichtungsgummi entsprechend
der Einbauöffnung.
Bringen Sie das Dichtungsgummi
frontbündig auf die Geräteseite an, an
der die Tür geöffnet wird.
Schieben Sie das Gerät in die Einbau-
öffnung, bis das Anschlagblech (A) am
Möbel anstößt.
Stellen Sie sicher, dass das Anschlag-
blech mit der Oberseite der Einbauöff-
nung eine Einheit bildet.
Gerätetür mit der Möbeltür verschrauben
Gerätetür mit der Möbeltür verschraubenGerätetür mit der Möbeltür verschrauben
Gerätetür mit der Möbeltür verschrauben
HI
HIHI
HIN
NN
NWEIS
WEISWEIS
WEIS:
::
:
Befolgen Sie nachstehende Anweisung für die Ver-
bindung der Möbeltür mit der Gefrierraum- sowie der
Kühlraum- Gerätetür.
Entnehmen Sie die zunächst die Abdeckkappen der
Ausbohrungen auf den Außenkanten der Gerätetüren.
Hieran werden die Schleppscharnierbügel befestigt.
