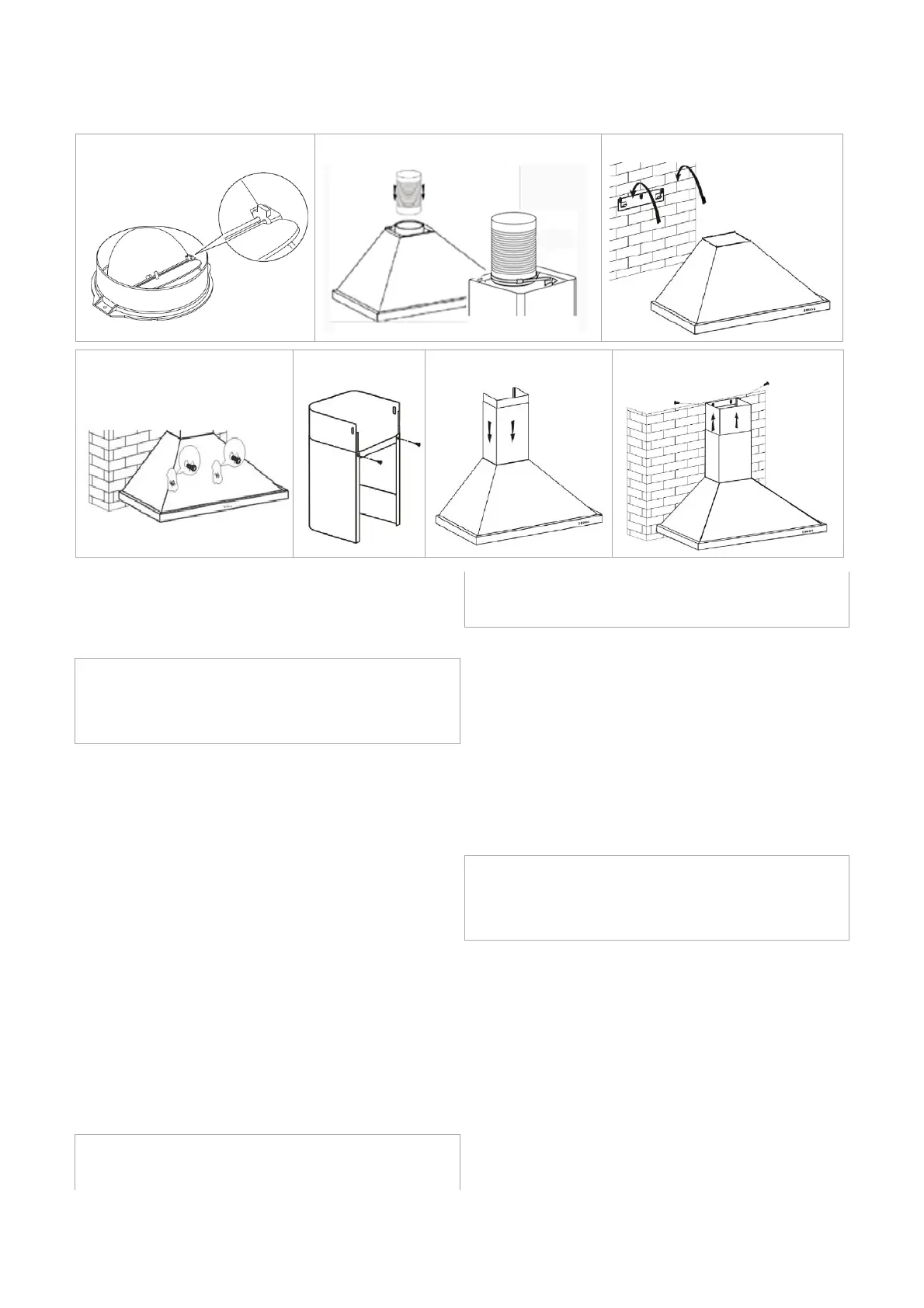

Fig. 2 Fig. 2a Fig. 3
Fig. 4 Fig. 5 Fig. 6 Fig. 7
Bepaal de positie van de afzuigkap centraal
boven het kookgedeelte in overeenstemming met
de aangegeven veiligheidsafstanden.
Voor de wandmontage zijn in totaal 9x montagegaten
met een diameter van ca. 8 mm nodig
[Fig. 1]
.
Breng de meegeleverde pluggen aan.
Boor eerst de gaten voor de bevestiging van de
behuizing volgens het bijgevoegde boorsjabloon.
Controleer de markeringen met een waterpas!
- Bevestig de beugel (01) voor het ophanging
van de behuizing met de schroeven 3x
ST4x40mm.
Bevestig de beugel (02) voor de bovenste
schachtsluiting met de schroeven 2x ST4*40mm;
na het bepalen van de uitschuiflengte van de
schachtafdekking.
Voordat de behuizing wordt bevestigd, moeten de
terugslagkleppen door licht buigen van bovenaf in
het verbindingsstuk (afzuigkanaal) worden ge-
plaatst
[Fig. 2]
.
Voor de extractiemodus:
hieraan moet een flexibele
luchtafvoerslang (leveringsomvang) met een binnen-
diameter van 150 mm worden bevestigd. Zet de
slang vast met de kabelbinder
[Fig. 2a]
.
Hang de behuizing op
[Fig. 3]
. Controleer of de
behuizing goed vastzit en horizontaal staat.
Om de behuizing vast te zetten, draait u de
schroeven 2x ST4*30mm door de behuizing
[Fig. 4]
.
Bevestig de buitenste (onderste) schacht met de
beugel (03) met de zelftappende schroeven 2x
ST4*8mm
[Fig. 5]
.
Voor de extractiemodus:
Controleer de juiste positie
van de afvoerslang en sluit deze aan op de luchtuit-
laat.
Zet de geneste schachteenheid op zijn plaats
[Fig. 6]
en bevestig de beugel (03) met de schro-
even 2x ST4*40mm.
Trek de binnenste schacht omhoog en bevestig
de schachtafdekking zijdelings aan de
schachtafsluitbeugel (02)
met zelftappende
schroeven 2x ST4*8mm
[Fig. 7]
.
