53

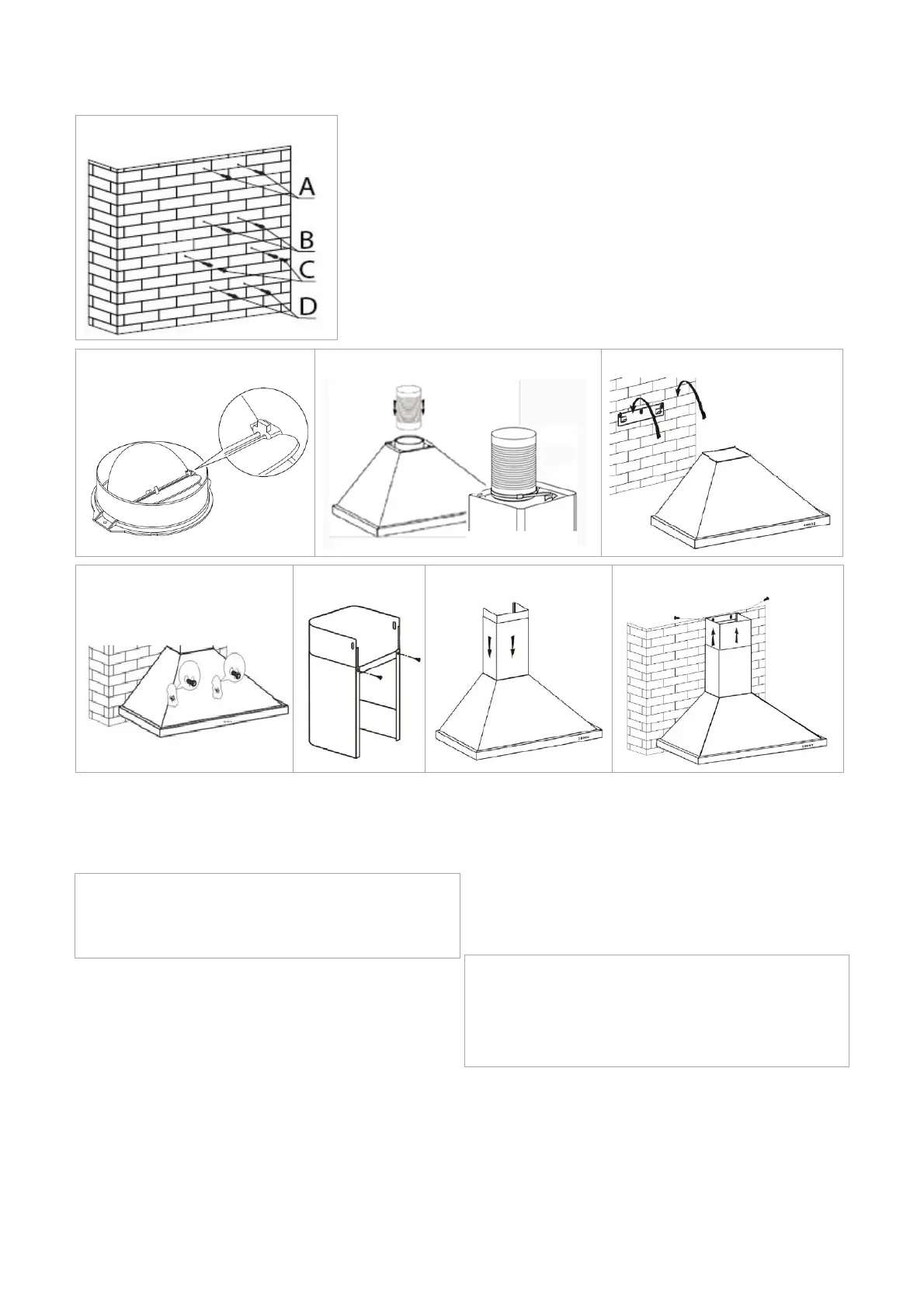

Rys. 1
A
Wspornik zamykania kolumny
B
Środkowy wspornik kolumny
C
Obudowa wisząca
D
Zabezpieczenie obudowy
Rys. 2 Rys. 2a Rys. 3
Rys. 4 Rys. 5 Rys. 6 Rys. 7
Ustal położenie okapu kuchennego centralnie nad
strefą gotowania, z zachowaniem podanych od-
ległości bezpieczeństwa.
Do montażu na ścianie potrzeba łącznie 9 otworów
montażowych o średnicy ok. 8 mm
[Rys. 1]
.
Włożyć dostarczone kołki.
W pierwszej kolejności, korzystając z
załączonego szablonu, wywierć otwory do
zamocowania obudowy. Sprawdź oznaczenia za
pomocą poziomicy!
- Przymocować wspornik (01) do zawieszenia
obudowy za pomocą wkrętów 3x ST4*40 mm.
Po ustaleniu długości przedłużenia osłony kanału
zamocuj wspornik (02) górnego zamknięcia
kanału za pomocą śrub 2x ST4*40 mm.
Przed zamontowaniem obudowy należy wsunąć
zawory jednokierunkowe, lekko je wyginając, do
wnętrza łącznika (kanału wyciągowego)
[Rys. 2]
.
Dla trybu wyciągu:
W tym celu należy podłączyć
elastyczny wąż wylotowy (zawarty w dostawie) o
średnicy wewnętrznej 150 mm. Zabezpieczyć wąż za
pomocą opaski kablowej
[Rys. 2a]
.
Zawieś obudowę
[Rys. 3]
. Sprawdź zamocowanie
i poziom.
Przymocować obudowę za pomocą wkrętów 2x
ST4*30 mm przez obudowę
[Rys. 4]
.
