BONFIGLIOLI 713 C User Manual

-12-

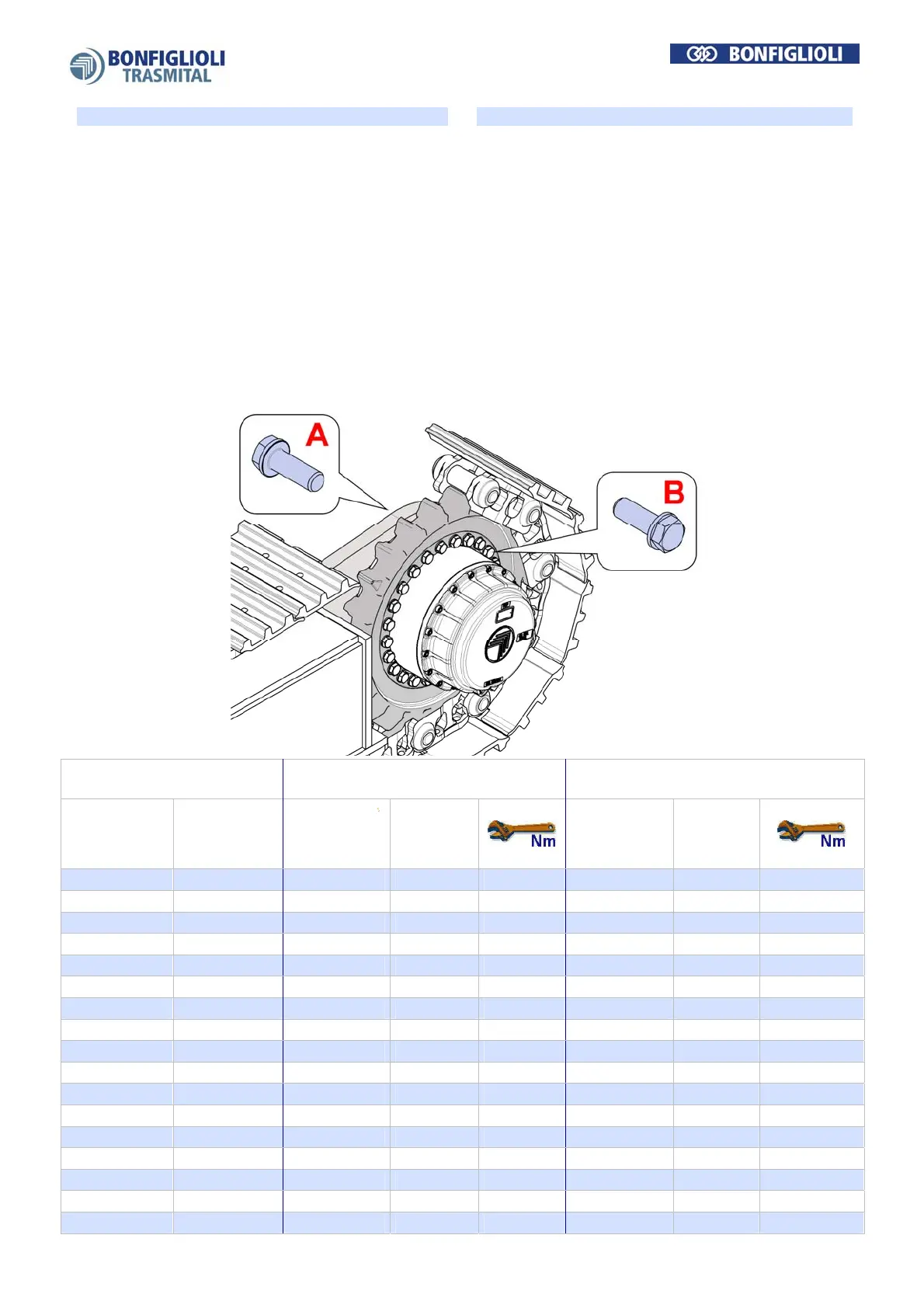

4.2 Installazione del riduttore su macchina
1. Spostare il motoriduttore nella zona di
installazione sollevandolo come indicato nel
paragrafo 3.4
2. Pulire le zone di accoppiamento da protettivi o
vernice ed installare il riduttore sulla macchina
(per il corretto orientamento fare riferimento al
disegno di installazione).
3. Fissare il motoriduttore al telaio macchina con le
viti (A) serrate alla coppia indicata nella tabella
seguente:
4. Fissare il motoriduttore alla ruota motrice con le
viti (B) serrate alla coppia indicata nella tabella
seguente:
4.2 Installation of the gearbox on the machine
1. Move the slew drive in the mounting area applying
lifting methods shown in section 3.4.
2. Clean the mating surfaces from oils or paint and fit
the gearbox on the machine (for the correct
orientation refe to the installation drawing).
3. Fix the gearbox to the machine frame by using the
screws (A) tightened at a torque shown on the
following table:
4. Fix the gearbox to the drive by using the screws
(B) tightened at a torque shown on the following
table:
Telaio macchina
Machine frame
Ruota motrice
Drive
Riduttore tipo
Gearbox type
Coppia max
Torque Max.
(Nm)
Vite/Screw
A
N°/Nos.
Vite/Screw
B
N°/Nos.
7 00 C 1.000 M10-8.8 8 50 M10-8.8 8 50
701 C1 2.200 M10-8.8 8 50 M10-8.8 8 50
7 03 C 4.000 M16-8.8 8 215 M20x1,5-8.8 8 430
7 05 C 10.000 M16-10.9 12 300 M16-8.8 16 215
7 06 C 18.000 M16-8.8 18 215 M16-8.8 18 215
7 07 C 23.000 M20-8.8 20 415 M16-8.8 20 215
7 09 C 3 BC 30.000 M20-10.9 20 585 M20-8.8 16 415
7 09 C 3 BF 30.000 M20-10.9 16 585 M20-8.8 16 415
7 10 C 36.000 M20-10.9 16 585 M20-10.9 16 585
7 11 C 45.000 M20-10.9 24 585 M20-8.8 24 415
7 13 C 3 BC 60.000 M20-12.9 24 705 M20-10.9 24 585
7 13 C 3 BF 60.000 M20-10.9 24 585 M20-10.9 24 585
7 15 C 85.000 M20-12.9 24 705 M20-10.9 24 585
7 16 C 100.000 M24-10.9 24 1000 M18-12.9 36 495
7 17 C 130.000 M30-10.9 20 2020 M24-10.9 24 1000
7 18 C 180.000 M24-12.9 30 1220 M24-12.9 20 1220
7 20 C 220.000 M30-10.9 30 2020 M30-10.9 20 2020
