5
2.

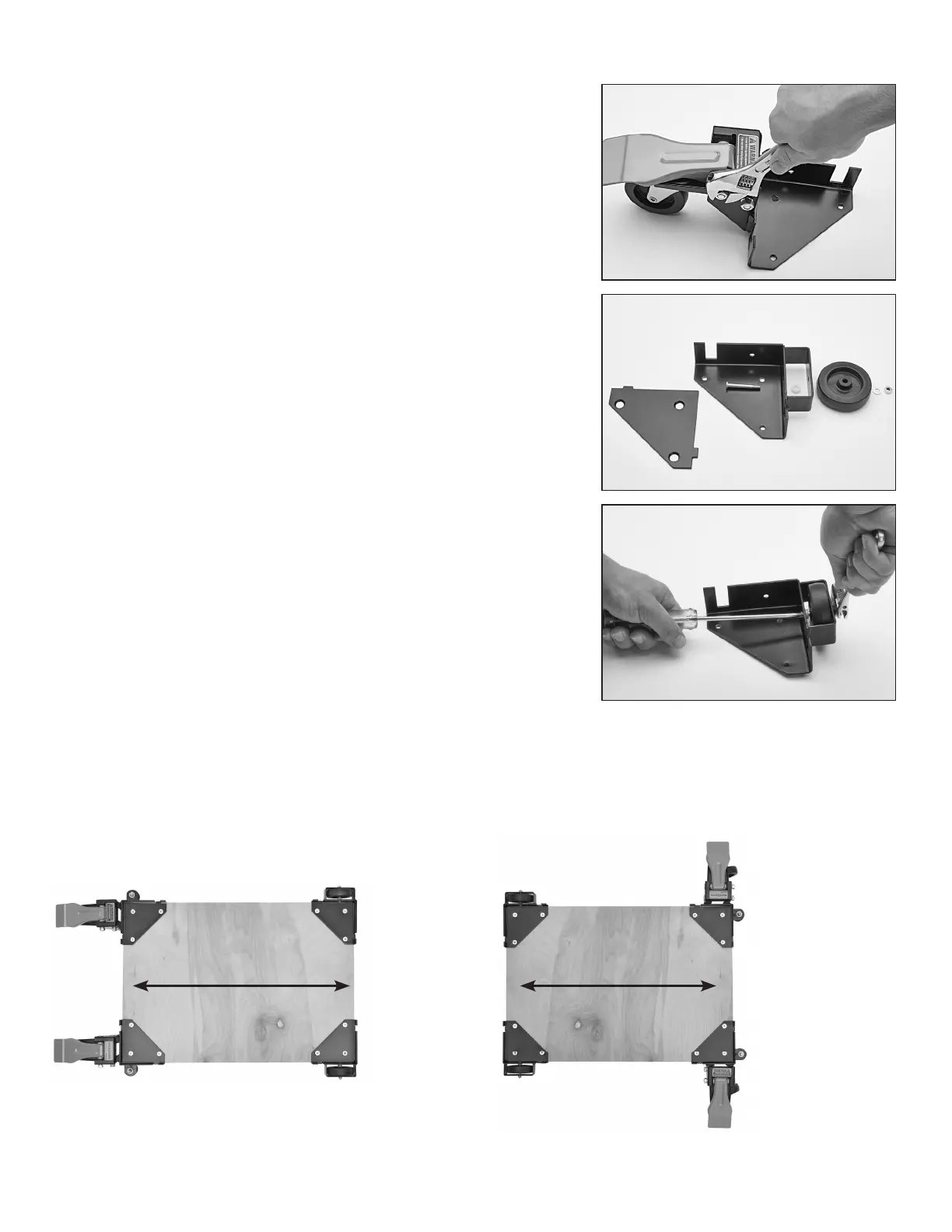

e. Installer le levier R au pied à l'aide du boulon
de carrosserie M8-85 N, des rondelles en
nylon O, de la rondelle de blocage P et de
l'écrou Q
3. Assembler les coins arrière. Les composants que vous
aurez besoin sont à la droite:
a.
Installer la roue arrière K à l'aide du boulon
d’essieu M6-45 V, de la bague en nylon de la
roue T, et de l’écrou de blocage M6 U.
4. Mesurer soigneusement l'empreinte de votre machine
(ou ce que vous mobilisez) et ajouter environ 1 po à
la dimension. (1 po permet un dégagement pour les
fixations).
5. Examiner les exemples d'assemblage indiqués
ci-dessous pour vous aider à déterminer le
positionnement fixe de la roue,de la roulette et du
niveleur. Puisque ceux-ci ne sont que des exemples,
vous devez déterminer ce qui correspond le mieux aux
exigences de votre machine pour assurer sa stabilité.
Serrer fermement tout le matériel
2 e.
3
3 a.
Exemples d'assemblage
Vous assure de suivre les Consignes de sécurité et d’assemblage. Gardez à l'esprit le
fonctionnement réel de votre machine et l'effet qu'elle a sur la stabilité globale.
Une longue,
base étroite,
telle que sur une
dégauchisseuse,
bénéficierait de
cet arrangement.
La plupart des
machines peuvent
être installées à
la convenance de
l'utilisateur.
Une base étroite
et courte, telle que
l'on trouve sur une
foreuse à colonne ou
sur une scie à ruban,
peut bénéficier de
cet arrangement. En
raison de la rotation
pivotante, la base
peut se situer hors
niveau. Distancer la
roue pivotante de la
base en la tournant
pour corriger.
Direction du rouleau Direction du rouleau
