RACCORDEMENT DU CABLE D’ALIMENTATION
ATTENTION: Si le câble d’alimentation est endommagé, il doit être remplacé par le
Service Après-Vente an d’éviter tout danger.
• Détacher le couvercle du bornier, en introduisant un tournevis dans les deux crochets
“A” (g. 8.1).
• Dévisser la vis “D” et ouvrir complètement le serre-câble “E” (gs. 8.2 - 8.3 - 8.4).
• Placer les bornes “F” sur la boîte à bornes “G” (gs. 8.2 - 8.3 - 8.4) suivant les schémas
sur la g. 8.5.
• Raccorder les câbles de la phase, du neutre et de terre à la borne terminale “G” selon
les schémas électriques de la gure 8.5.
• Elonger le câble d’alimentation et le bloquer avec le serre-câble “E” (en vissant la vis
“D”).
• Fermer le couvercle de la boîte à bornes (vérier que les deux crochets “A” soient
correctement bloqués).
Remarque: Le conducteur de terre doit être environ 3 cm plus long que les autres.

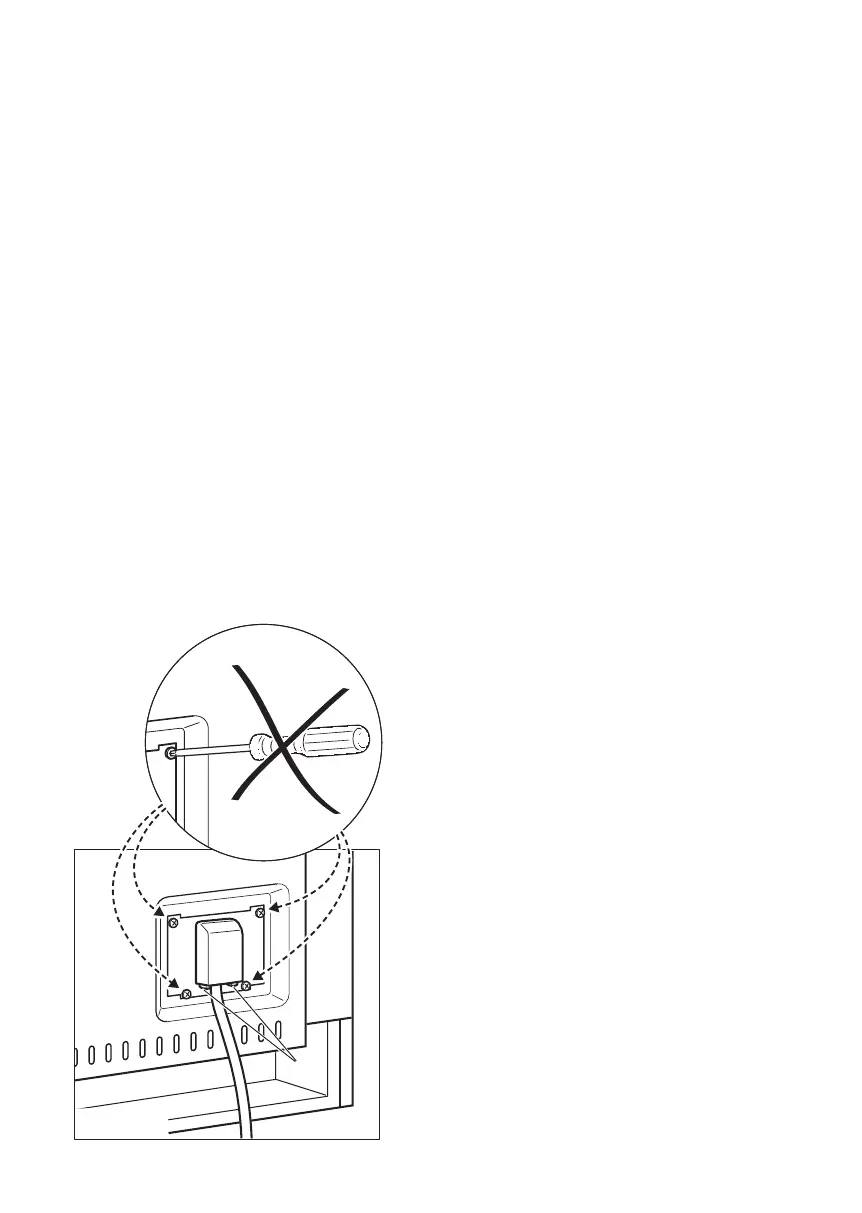

IMPORTANT: Pour raccorder le câble d’alimentation, NE PAS dévisser les vis qui
xent le couvercle à l’arrière de la borne terminale.
SECTION DU CABLE
D’ALIMENTATION
“Type H05RR-F ou H05VV-F”
230 V ac 3 x 6 mm
2
(**)
400 V 3N ac 5 x 2,5 mm
2
(**)
400 V 2N ac 4 x 6 mm
2
(**)
(**) Raccordement par boîte de connexion
murale
– Facteur de contemporanéité appliqué
– Un facteur de simultanéité peut
s’appliquer à la charge totale de
l’appareil seulement par du personnel
qualié.
A
Fig. 8.1
