PALANCA DE AVANCE/INVERSN Y
CIERRE DEL GATILLO
Después de utilizar la herramienta,
fije el gatillo en la posición de
apagado ("OFF") para ayudar a evitar los arranques
accidentales y la descarga accidental de las bateas.
La herramienta está equipada con una palanca de
avance/inversión y un cierre del gatillo con ubicación
encima del gatillo (Fig. 4). Esta palanca fue diseñada
para invertir el sentido de rotacn de la broca y para fijar
el gatillo en la posicn de apagado.
Para la rotacn de “Avance” (con el man dril orientado
en sentido opuesto a usted), mueva la palanca com ple -
tamente hacia la izquierda.
Para la rotación inversa, mueva la palanca
completamente hacia la derecha. Para activar el cierre
del gatillo, mueva la palanca hasta la posición central OFF.
No cambie el sentido de giro
hasta que la herramienta se
haya detenido por completo. El cambio durante el
giro del mandril puede causar daños a la herramienta.
LUZ DE TRABAJO INCORPORADA
La herramienta también está equipada con una luz que
se enciende automáticamente cuando se activa el
interruptor, para tener mejor visibilidad al
taladrar/apretar (Fig. 1).
ÁREA DE ALMACENAMIENTO DE LA BROCA
(modelo 25618 solamente)
La herramienta es equipada con una broca y un área
de almacenamiento de la broca ubicada
convenientemente en la base del mango, donde la broca
siempre está al alcance de la mano y es poco probable
que se pierda o se deje fuera de su sitio (Fig. 5).
CLIP DE CINTURÓN (accesorio opcional)
Cuando la herramienta esté sujeta al cinturón, ubíquese
de modo que evite enredarse con los objetos que estén
alrededor. Un enredo inesperado podría hacer que la
herramienta se caiga, causando lesiones al operador o
a las personas que estén presentes.
El clip de cinturón opcional accesorio le permitirá
sujetar convenientemente la herramienta a su cinturón.
Este dispositivo le permitirá tener libres las dos manos
cuando suba a una escalera de mano o se traslade a
otra área de trabajo.
El clip de cintun se puede sujetar a cualquiera de los
dos lados de la herramienta fijándolo con un tornillo de
montaje. Asegúrese siempre de apretar firmemente el
tornillo de montaje antes de usar la herramienta
(Fig. 5).
Para usar el clip, ponga la herramienta en posición
invertida y sujétela a su cinturón.
-43-
PRECAUTION
!
ADVERTENCIA
!
INTRODUCCIÓN Y SUELTA DEL PAQUETE DE BATEAS
Ponga la palanca de avance/inversión en la posición
central (de apagado). Deslice el paquete de baterías
cargado al interior de la carcasa hasta que dicho paquete
se acople en su sitio (Fig. 6).
La herramienta es equipado con un pestillo de fijacn
secundario para impedir que dicho paquete se caiga y
salga completamente del mango, en caso de que se
afloje debido a la vibracn.

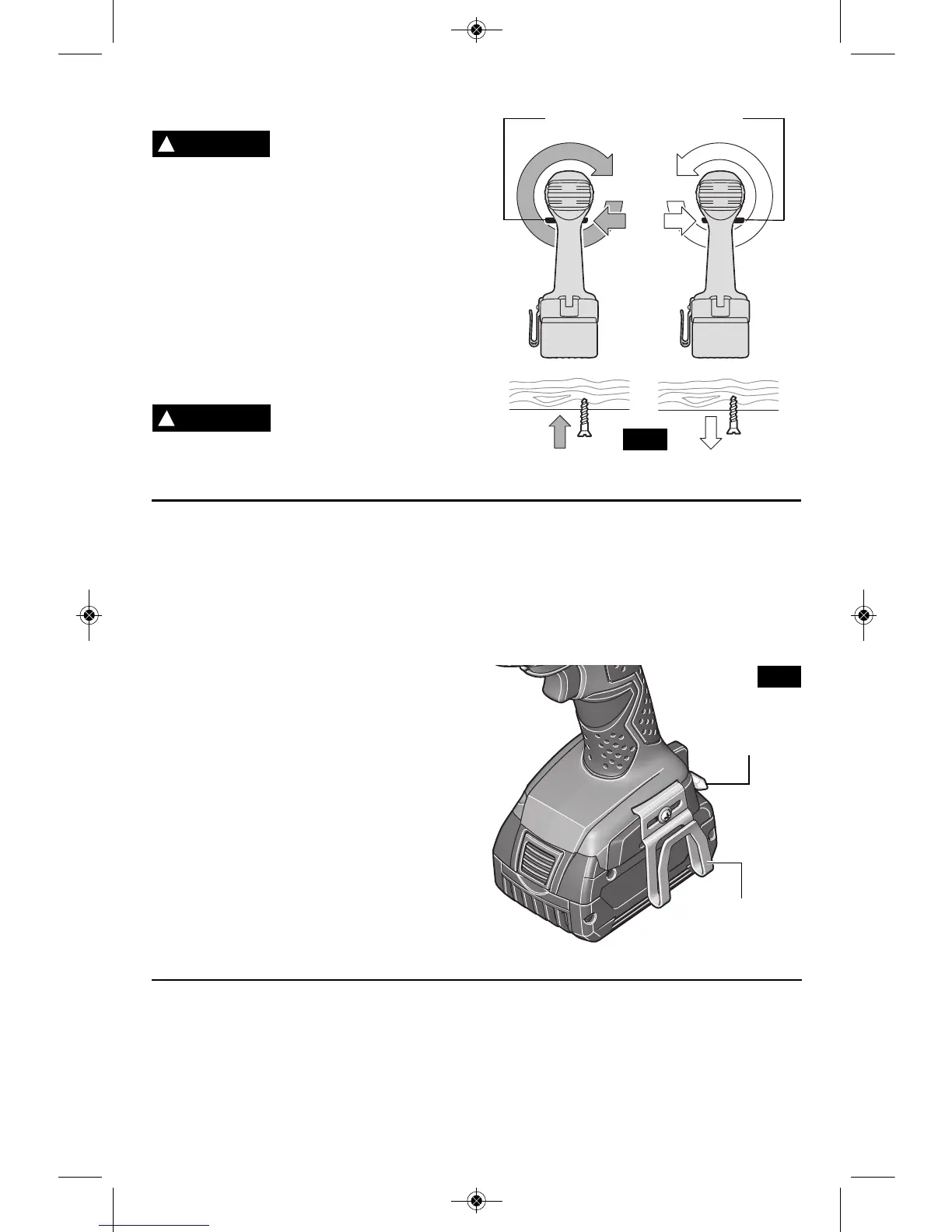

FIG. 4
PALANCA DE AVANCE/INVERSN
Y CIERRE DEL GATILLO
FIG. 5
CLIP DE CINTURÓN
(accesorio opcional)
BROCA Y ÁREA
PARA GUARDAR
LA BROCA
