32
de
Es freut uns, dass Sie sich für einen Bosch Staubsauger
der Baureihe Relaxx´x entschieden haben.
In dieser Gebrauchsanweisung werden verschiedene
R
elaxx´x – Modelle dargestellt. Es ist deshalb möglich,
dass nicht alle beschriebenen Ausstattungsmerkmale
und Funktionen auf Ihr Modell zutreffen. Sie sollten nur
das Original Zubehör von Bosch verwenden, das speziell
für Ihren Staubsauger entwickelt wurde, um das best-
m
ögliche Saugergebnis zu erzielen.
Die Gebrauchsanweisung bitte aufbewahren. Bei
Weitergabe des Staubsaugers an Dritte bitte Gebrauchs-
anweisung mitgeben.
Bitte Bildseiten ausklappen!
Gerätebeschreibung
1 umschaltbare Bodendüse mit Zubehörverbindung
2Teleskoprohr mit Schiebetaste und Zubehörverbin-
dung
3 Zubehörhalter
4Saugschlauch
5Handgriff
6 Borstenkranz (zur Montage auf Polsterdüse)*
7Parkhilfe an der Geräteseite
8Netzanschlusskabel
9Staubbehälter
10 Polsterdüse
11 Fugendüse
12 Filterreinigungstaste „Clean“*
13 Anzeige Leistungsniveau
14 Ein-/ Austaste mit elektronischem Saugkraftregler
15 Gerätedeckel
16 Tragegriff
17 Abstellhilfe an der Geräteunterseite
18 Lamellen-Filter
19 Flusensieb
20 Profi-Polsterdüse*
21 Profi-Fugendüse*
22 Hartbodendüse*
23 TURBO-UNIVERSAL
®
-Bürste für Böden*
24 Hartbodendüse*

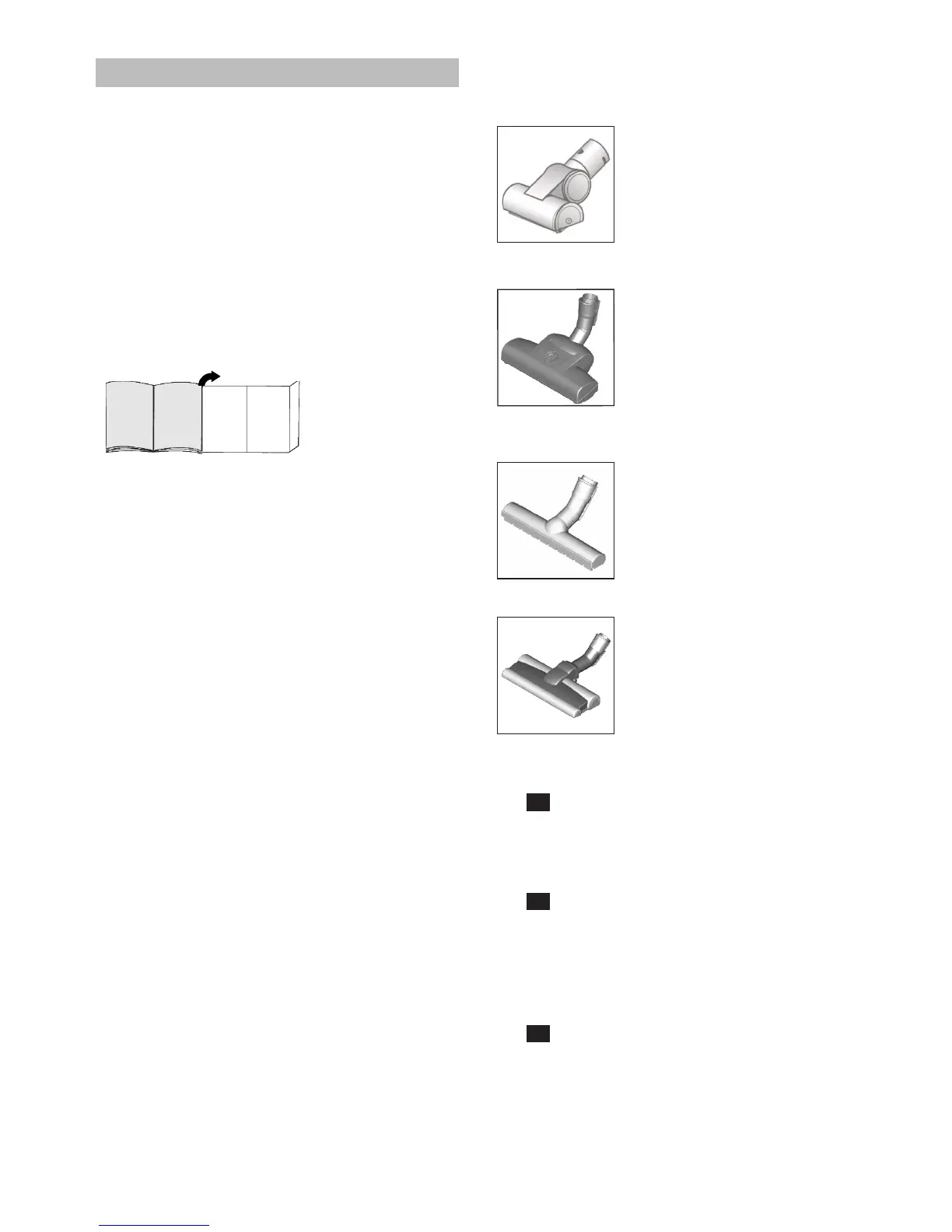

Ersatzteile und Sonderzubehör
A
TURBO-UNIVERSAL
®
-
Bürste für Polster BBZ42TB
Bürsten und Saugen von Polstermöbeln,
Matratzen, Autositzen, usw. in einem
Arbeitsgang. Besonders geeignet zum
Aufsaugen von Tierhaaren. Antrieb der
Bürstenwalze erfolgt über Saugstrom
d
es Staubsaugers.
Kein Elektroanschluss erforderlich.
B
TURBO-UNIVERSAL
®
-
Bürste für Böden BBZ102TBB
Bürsten und Saugen von kurzflorigen
Teppichen und Teppichböden bzw.
für alle Beläge in einem Arbeitsgang.
Besonders geeignet zum Aufsaugen
von Tierhaaren. Antrieb der Bürsten-
w
alze erfolgt über Saugstrom des
Staubsaugers.
Kein Elektroanschluss erforderlich.
C Hartboden-Düse BBZ123HD
Zum Saugen glatter Böden
(Parkett, Fliesen, Terracotta,...)
D Hartboden-Düse BBZ124HD
Mit 2 rotierenden Bürstenrollen
Zum Pflegen wertvoller Hartböden
und besserer Aufnahme von grobem
Schmutz.
Inbetriebnahme
a)Saugschlauchstutzen in die Saugöffnung des Gerätes
schieben und hörbar verrasten.
b)Zum Entfernen des Saugschlauches beide Rastnasen
zusammendrücken und Schlauch herausziehen.
a)Handgriff in das Teleskoprohr schieben. Zum Lösen
der Verbindung Handgriff etwas drehen und aus dem
Rohr ziehen.
b)Handgriff bis zum Einrasten in das Teleskoprohr
schieben. Zum Lösen der Verbindung Entriegelungs-
hülse drücken und Handgriff herausziehen.
a)Teleskoprohr in den Stutzen der Bodendüse stecken.
Zum Lösen der Verbindung Rohr etwas drehen und
aus der Bodendüse ziehen.
b)Teleskoprohr bis zum Einrasten in den Stutzen der Bo-
dendüse schieben. Zum Lösen der Verbindung Entrie-
gelungshülse drücken und Teleskoprohr herauszie-
hen.
1
2*
3*
*
je nach Ausstattung
