24

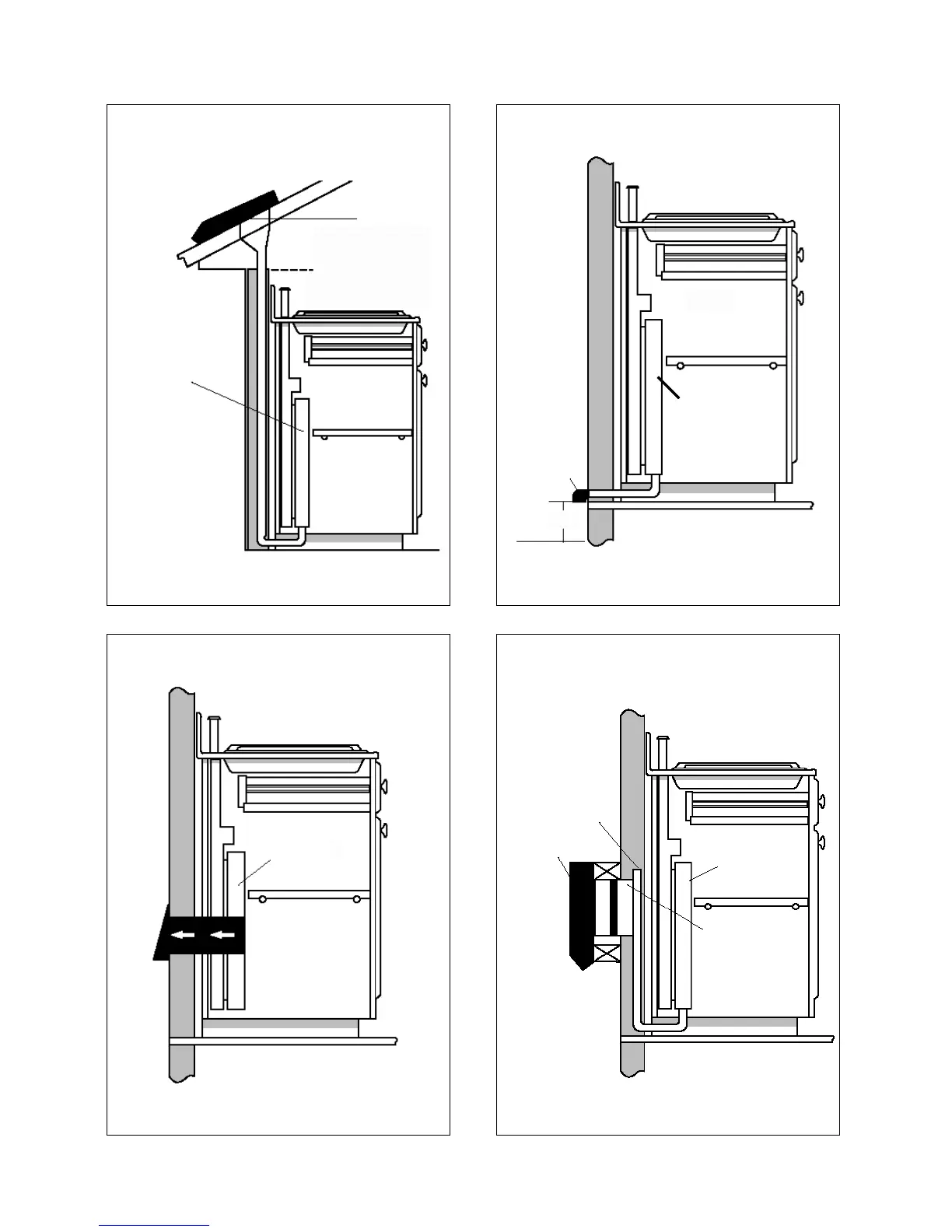

Figures 3 à 6 sont des exemples de conduits
Boîte de transition de
conduit
Soufflerie à
télécommande
Fig. 3
Soufflerie à télécommande
Installation sur le toit
Soufflerie
intégrée
12 po Min.
Sol
Capuchon
mural
Fig. 4
Soufflerie intégrée
Installation par le mur
Soufflerie
intégrée
SOUFFLERIE TOURNÉE À 90° POUR
CONNEXION LATÉRALE
Fig. 5
Soufflerie intégrée
Installation par le mur
Boîte de transition
de conduit
Soufflerie à
télécommande
Collier 10 po
Conduit 3-1/4 po
x 10 po ou 8 po
Extrémité doit
être fermée et
scellée
Fig. 6
Soufflerie à télécommande
Installation par le mur
