33
Étape 7 : installer la soufflerie
intégrée ou la transition de conduit
de sortie pour la soufflerie à
distance
Soufflerie intégrée (voir figures 10 et 12
pour plus de détails):
A. Fixer la soufflerie à l’avant de la sortie
d’échappement ronde avec 4 à 6 vis à
métal (selon la configuration), n° 8.
B. Alimenter le cordon de la soufflerie par
l’élévateur.
C. Fixer le réducteur de tension avec les vis.
Step 7: Mount Integral Blower or
Outlet Duct Transition for Remote
Blower
Integral Blower VTN600CV2C (see Figures
10 and 12 for further detail):
D. Fixer le réducteur de tension au contre-
tirage près de la boîte de jonction.
E. Brancher le cordon sur le contre-tirage
au connecteur à 6 broches.
F. Brancher la soufflerie sur le conduit.

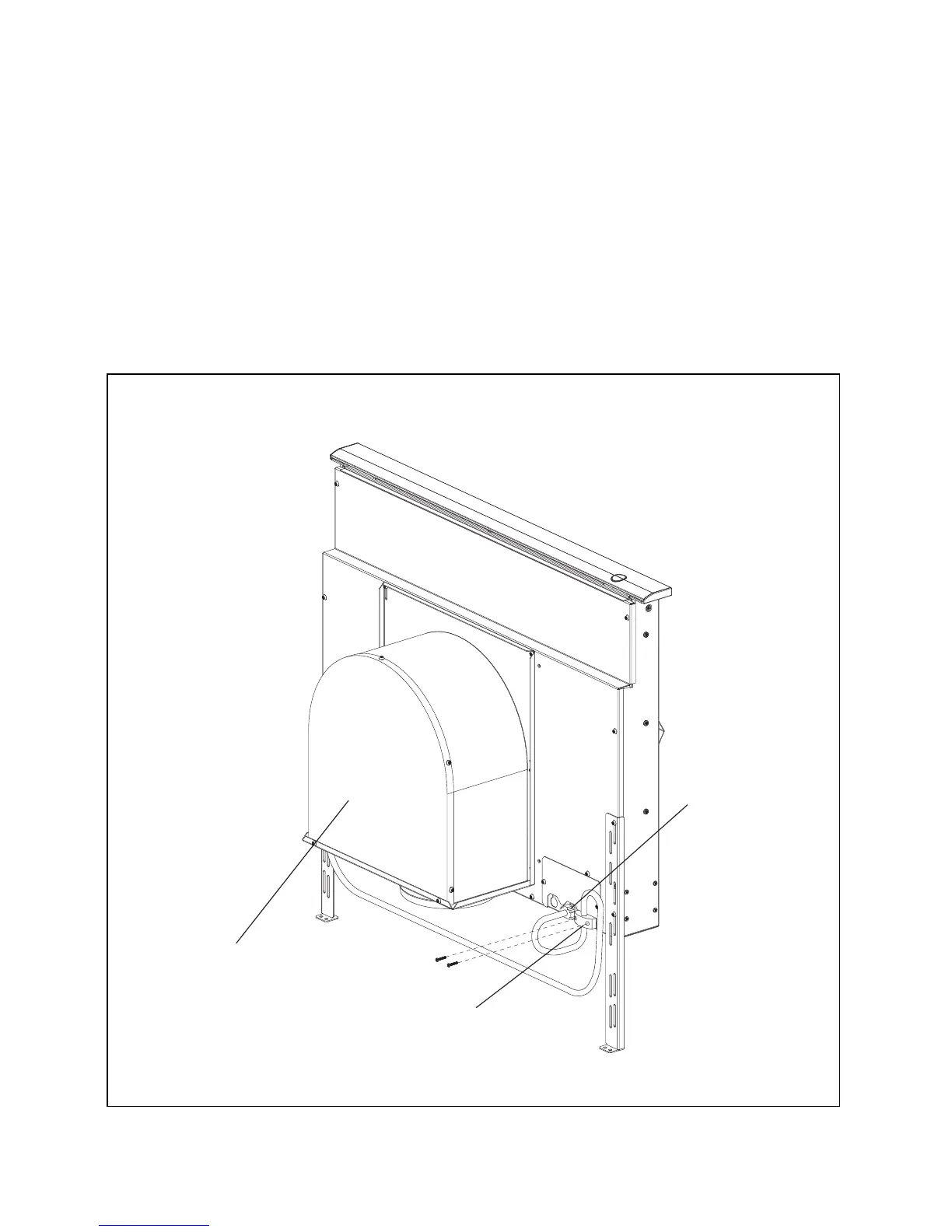

Figure
10
-
soufflerie
intégrée
Soufflerie intégrée
Réducteur de
tension
Connecteur
à 6 broches
Fig. 10 – soufflerie intégrée
