35

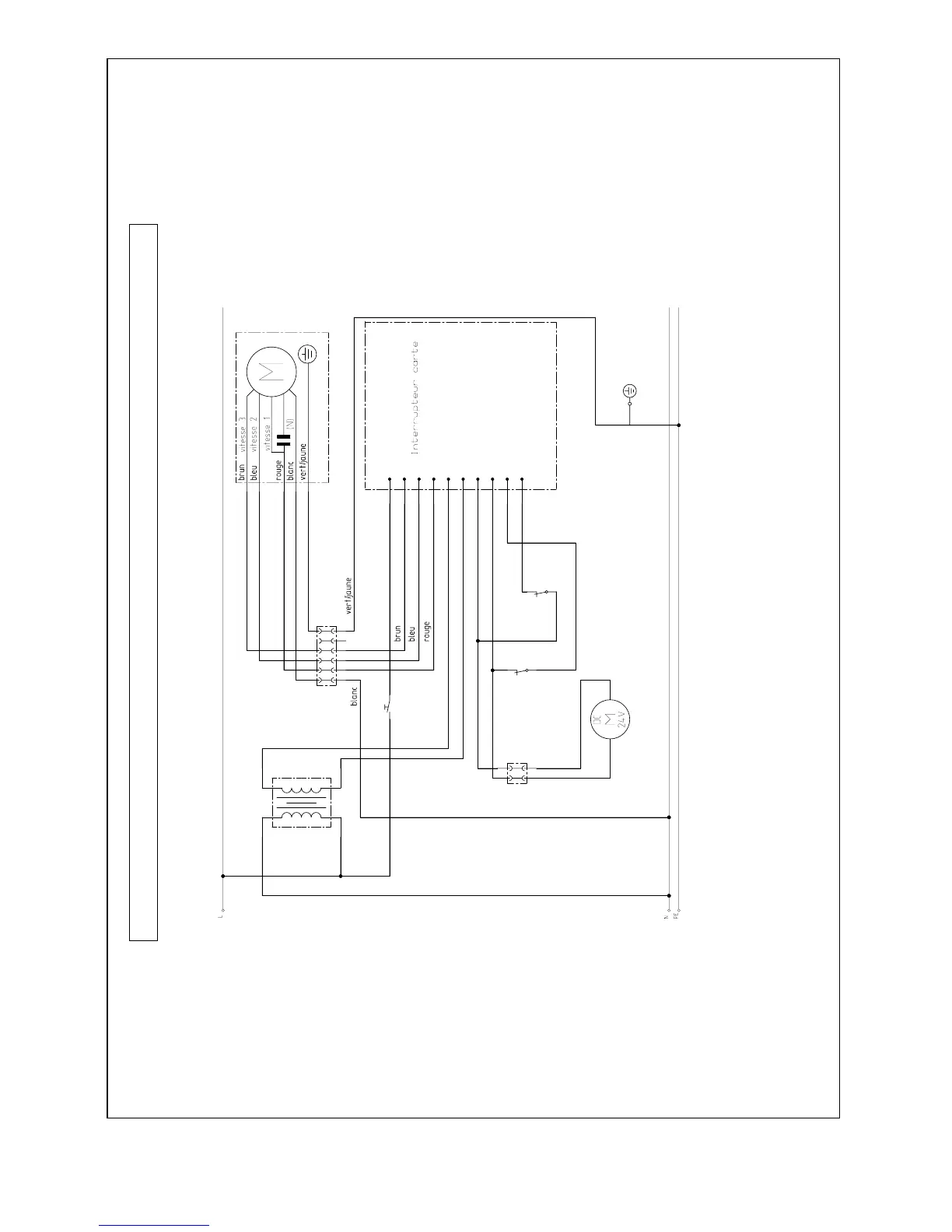

Fig. 12 – diagramme de câblage
EXIGENCE ÉLECTRIQUE 3 FILS, PHASE SIMPLE, 60 Hz
L1 : 120 V
N:FIN BLANCDEMISEÀLA
TERRE VITESSE 1 ROUGE
VITESSE 2 BLEU VITESSE 3 BRUN GND : FIL VERTS DE MISEÀLA
TERRE COTE : 120 V-10 A
POSITION INTERRUPTEUR
MONTRÉE AVEC CONTRE-TIRAGE
EN POSITION ABAISSÉE ABBRÉVIATIONS: C= COMMUN NO = NORMALEMENT OUVERT
NC = NORMALEMENT FERMÉ
AVERTISSEMENT : DÉBRANCHER L’ALIMENTATION AVANT D’EFFECTEUR LE SERVICE
