52

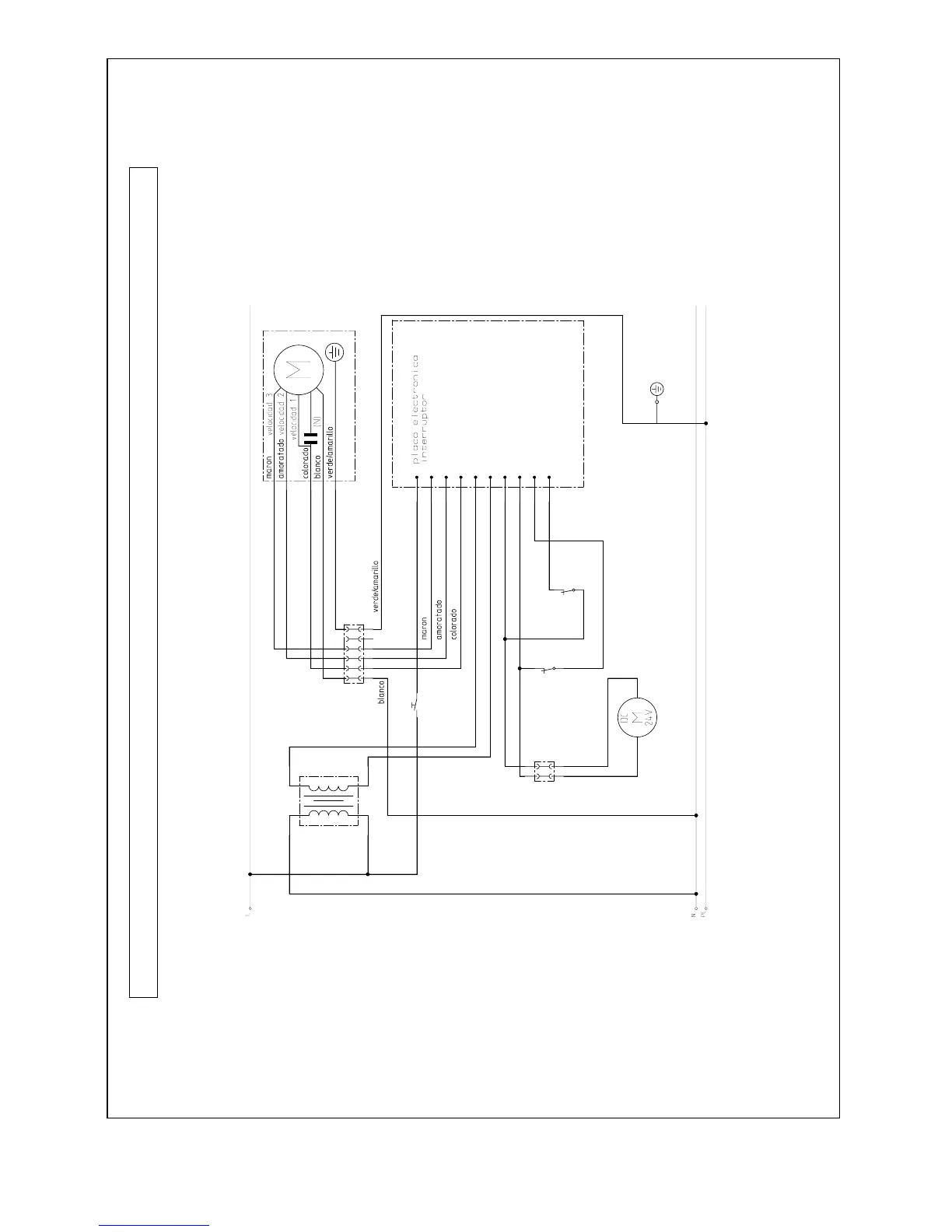

Fig. 12 – Diagramma de Conexiones
REQUERIMENTOS DE
3 CABLESMONOFÁSICO, 60 Hz L1: 120 V
N: CABLEBLANCO DE TIERRA
VELOCIDAD 1 COLORADO VELOCIDAD 2 AMORATADO VELOCIDAD 3 MARON
GND: (TIERRA) CABLE VERDE
DE CONEXIÓN A CLASIFICACIÓN: 120 V-10 A
SE MUESTRA LA POSICIÓN DE CON EL TIRO DESCENDENTE
LA POSICIÓN INFERIOR ABRÉVIATURAS:
C= COMÚN NO = NORMALEMENTEABIERTO
NC = NORMALEMENTECERRADO
ADVERTENCIA: SE DEBE DESCONECTAR LA CORRIENTE ELÉCTRICA ANTES DE DAR SERVICIO A
