Installation classique
La hauteur d'Jnstallation de votre hotte par
rapport & la partie sup@ieure de votre cuisini_re
doJt _tre de 76 & 91 cm (24" & 30 _). Cette hotte
n'est pas recommandee pour I'utilisation sur
des grills internes.
Choisir le type d'evacuation
Cette hotte est congue pour _tre utilisee avec
une evacuation verticale comme indique ci-
dessous.
Note: voir aussi Fig. 1-3-5 pour la preparation
du meuble.
Si vous le souhaitez, la hotte peut _tre convertie
pour evacuation horizontale comme indique ci-
dessous.
Note: voir aussi Fig. 2-3-5 pour preparation du
meuble et du mur arri_re.
CONDUITS
Se munir d'un conduit circulaire de diam_tre 8",
pour I'installation sur le fond de I'armoire voir
Fig.2 et 3.
Installer un tube de 1/2" depuis la bo_te _.
fusibles suffisamment long pour atteindre la
hotte une fois installee.
La fourniture electrique doit _tre de 120 V AC,
60 Hz. 15 or 20 A.

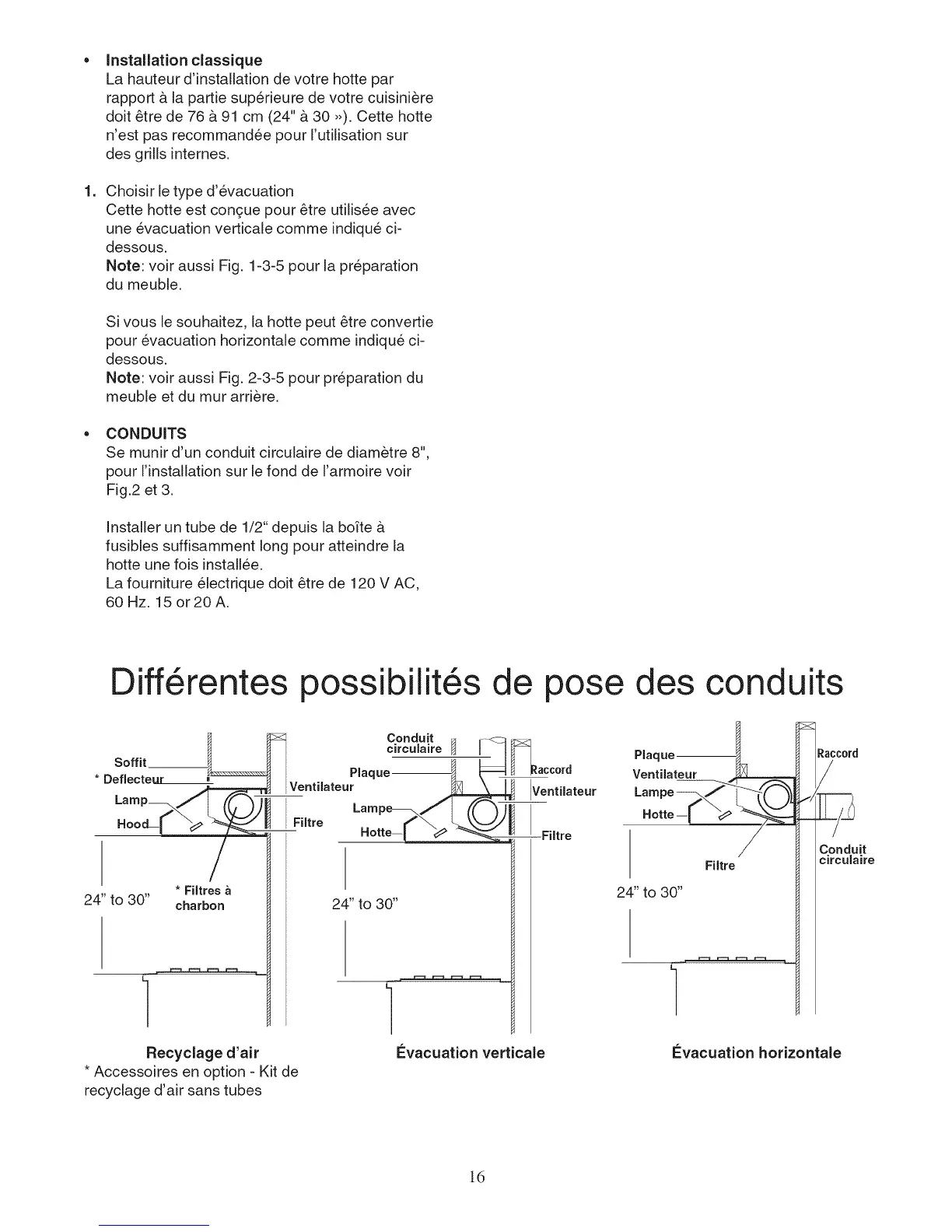

Differentes possib ites de
Soffit
* DefJecteur
Lamp_
24" to 30"
* FiJtres
charbon
I
Recyclage d'air
* Accessoires en option - Kit de
recyclage d'air sans tubes
24" to 30"
¢:vacuation verticale
pose
IVentiJateur
des conduits
"°t'°d"
FiJtre
24" to 30"
__ccord
Conduit
circulaire
i_vacuation horizontale
ld
