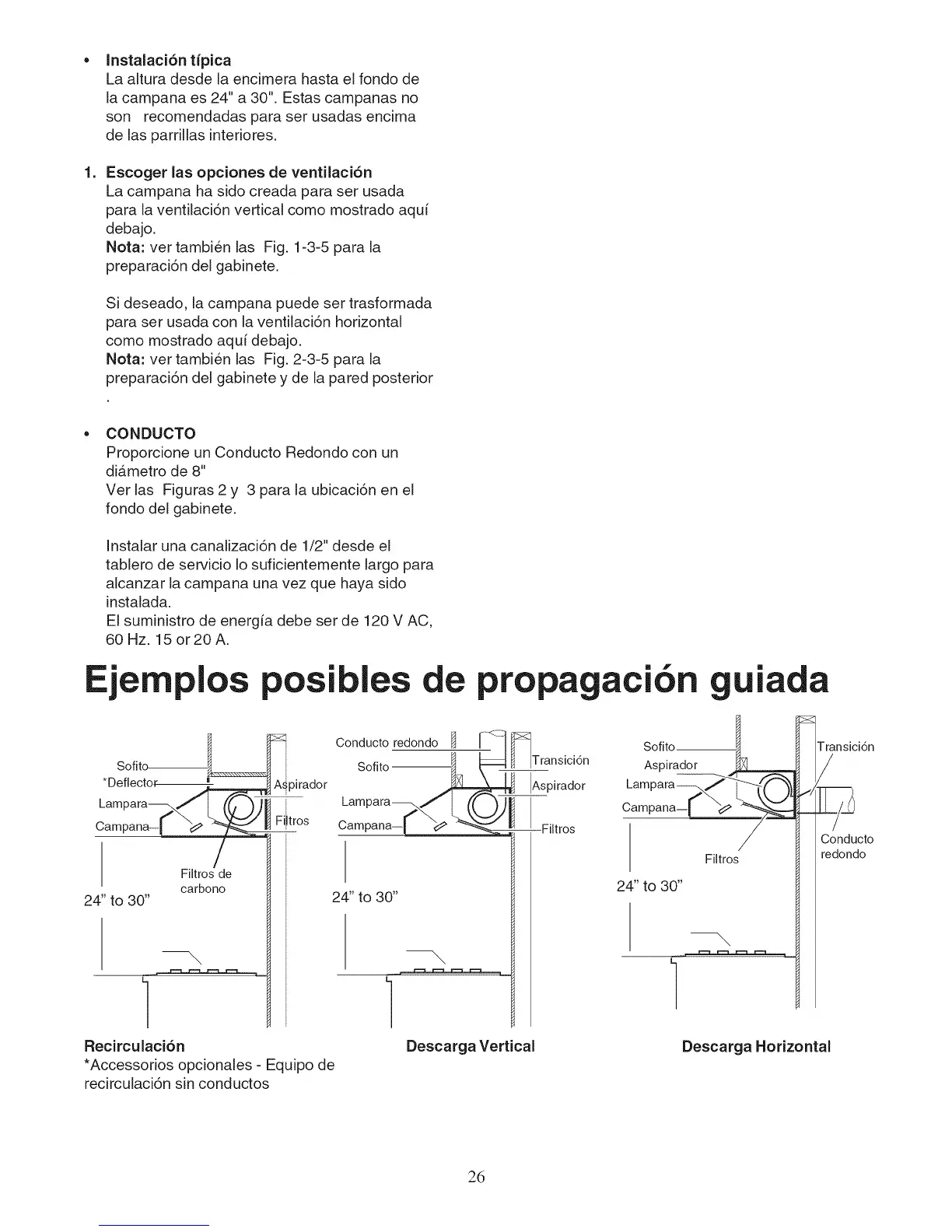

Instalaci6n tfpica
La aitura desde la encimera hasta ei fondo de
la campana es 24" a 30". Estas campanas no
son recomendadas para ser usadas encima
de las parrillas interiores.
Escoger las opciones de ventilaci6n
La campana ha sido creada para ser usada
para la ventilaci6n vertical como mostrado aquf
debajo.
Nota: ver tambien las Fig. 1-3-5 para la
preparaci6n del gabinete.
Si deseado, la campana puede set trasformada
para ser usada con la ventilaci6n horizontal
como mostrado aquf debajo.
Nota: ver tambien las Fig. 2-3-5 para la
preparaci6n del gabinete y de la pared posterior
CONDUCTO
Proporcione un Conducto Redondo con un
diametro de 8"
Ver las Figuras 2 y 3 para la ubicaci6n en el
fondo del gabinete.
Instalar una canalizaci6n de 1/2" desde el
tablero de servicio Io suficientemente largo para
alcanzar la campana una vez que haya sido
instalada.
El suministro de energfa debe ser de 120 V AC,
60 Hz. 15 or 20 A.
Ejemplos posi
les de
Sofito __
*Deflector _ A_pirador
Campana____ FiltrOs
/
Filtros de
carbono
24" to 30"
m\
I
Recirculaci6n
*Accessorios opcionales - Equipo de
recirculaci6n sin conductos
Conducto redondo _]
Sofito --
Lampara_
Campana--
24" to 30"
propagaci6n guiada
--\
Transici6n
IAspirador
Sofito t
Aspirador
Lampara _f_[
Filtros
24" to 30"
--\
__ansicidn
Conducto
redondo
Descarga Vertical Descarga Horizontal
