13
de
Montage

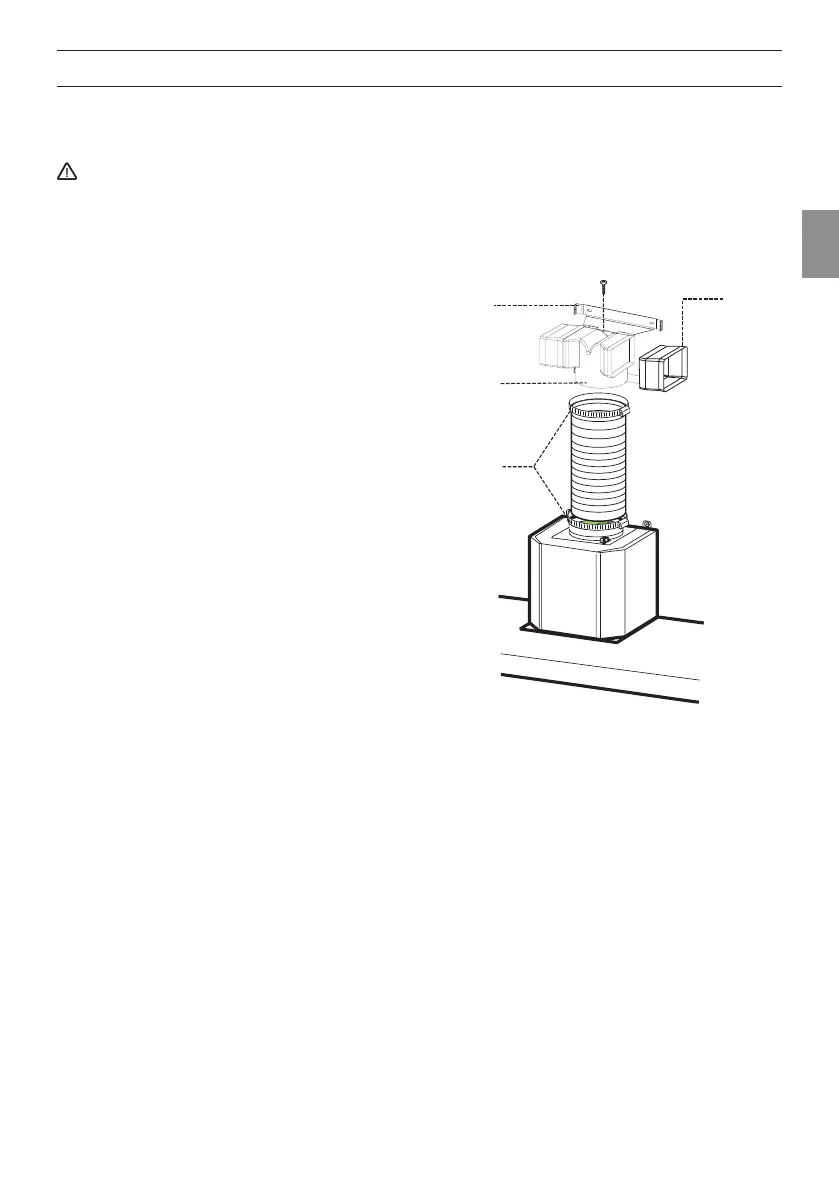

Anschluss der Abzugsleitung bei
Umluftversion
Alle in der nachfolgenden Montageprozedur
erwähnten Teile sind im Bausatz der Umluftver-
sion enthalten. Die jeweiligen Bestellnummern
der Zubehörteile sind am Ende der Gebrauchs-
anleitung aufgeführt.
qDas Verbindungsstück 15 in den Haltebügel 7.3
einsetzen, der zuvor mit dem Bügel des oberen
Kaminteils 7.2.1 befestigt wurde, und mit einer
Schraube xieren.
qDie Verlängerungsstücke 14.1 seitlich auf das
Verbindungsstück 15 stecken.
qÜberprüfen, dass die Austrittsöffnungen der
Verlängerungsstücke 14.1 sowohl horizontal
als auch vertikal mit den Kaminstutzen überein-
stimmen.
qDas Verbindungsstück 15 mit Hilfe eines Rohrs
mit ø 150 mm an die Luftaustrittsöffnung an der
Haube anschließen.
qDie Schellen 25 verwenden, um das Verbin-
dungsrohr zwischen Luftaustrittsöffnung an der
Haube und Verbindungsstück 15 zu befestigen.
qÜberprüfen, ob die Kohlelter tatsächlich instal-
liert worden sind (siehe Abschnitt “Kohlelter”
im Kapitel Filter und Wartung).





