38
fr
Montage

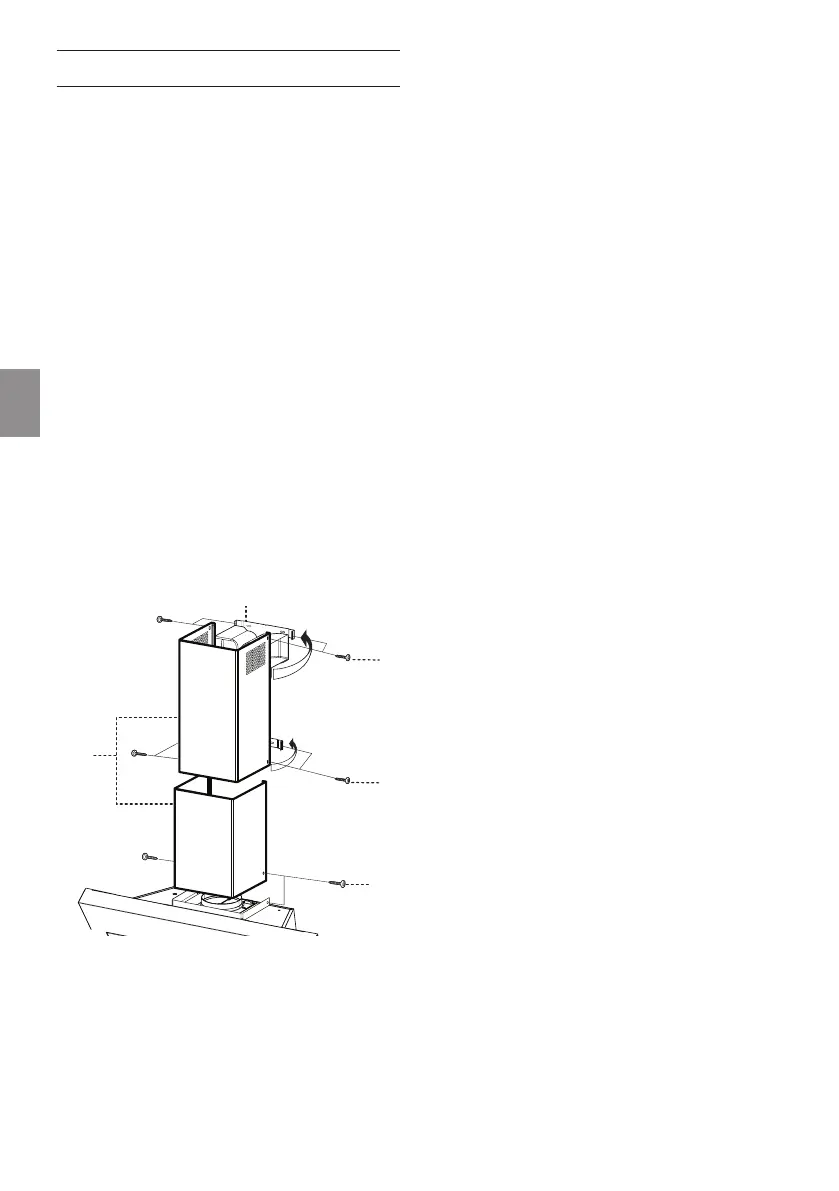

Montage du conduit
Conduit supérieur
qÉcarter légèrement les deux pans latéraux,
les accrocher derrière les équerres 7.2.1 et les
refermer complètement.
qFixer les côtés aux équerres à l’aide des 4 vis
12c (2,9 x 6,5) fournies avec l’appareil.
qS’assurer que les rallonges du raccord débou-
chent en face des ouvertures du conduit.
Conduit inférieur
qÉcarter légèrement les deux pans latéraux du
conduit, les accrocher entre le conduit supé-
rieur et le mur et les refermer complètement.
qFixer latéralement la partie inférieure au corps
de la hotte, au moyen de 2 vis 12c fournies
avec l'appareil.









