10 | Deutsch
1 609 92A 0KY | (16.5.14) Bosch Power Tools
Nach dem Einschalten gleicht die Nivellierautomatik Uneben-
heiten innerhalb des Selbstnivellierbereiches von ±4° auto-
matisch aus. Die Nivellierung ist abgeschlossen, sobald sich
die Laserpunkte bzw. Laserlinien nicht mehr bewegen.
Ist die automatische Nivellierung nicht möglich, z.B. weil die
Standfläche des Messwerkzeugs mehr als 4° von der Waage-
rechten abweicht, beginnen die Laserlinien zu blinken. Bei ak-
tiviertem Signalton ertönt für maximal 30 s ein Signalton in
schnellem Takt. Innerhalb von 10 s nach dem Einschalten ist
dieser Alarm deaktiviert, um das Einrichten des Messwerk-
zeugs zu ermöglichen.
Stellen Sie das Messwerkzeug waagerecht auf und warten Sie
die Selbstnivellierung ab. Sobald sich das Messwerkzeug in-
nerhalb des Selbstnivellierbereiches von ±4° befindet, leuch-
ten die Laserstrahlen dauerhaft und der Signalton wird abge-
schaltet.
Bei Erschütterungen oder Lageänderungen während des Be-
triebs wird das Messwerkzeug automatisch wieder einnivel-
liert. Überprüfen Sie nach der Nivellierung die Position der La-
serstrahlen in Bezug auf Referenzpunkte, um Fehler durch
eine Verschiebung des Messwerkzeugs zu vermeiden.
Nivelliergenauigkeit
Genauigkeitseinflüsse
Den größten Einfluss übt die Umgebungstemperatur aus.
Besonders vom Boden nach oben verlaufende Temperatur-
unterschiede können den Laserstrahl ablenken.
Da die Temperaturschichtung in Bodennähe am größten ist,
sollten Sie das Messwerkzeug nach Möglichkeit auf einem
handelsüblichen Stativ montieren und es in der Mitte der Ar-
beitsfläche aufstellen.
Neben äußeren Einflüssen können auch gerätespezifische
Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichun-
gen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn
die Genauigkeit des Messwerkzeugs.
Sollte das Messwerkzeug bei einer der Prüfungen die maxima-
le Abweichung überschreiten, dann lassen Sie es von einem
Bosch-Kundendienst reparieren.
Liegt die Nivelliergenauigkeit der waagerechten Laserstrah-
len innerhalb der maximal erlaubten Abweichung, ist damit
auch die Nivelliergenauigkeit der gekreuzten Laserlinien
(senkrechte Achse) überprüft.

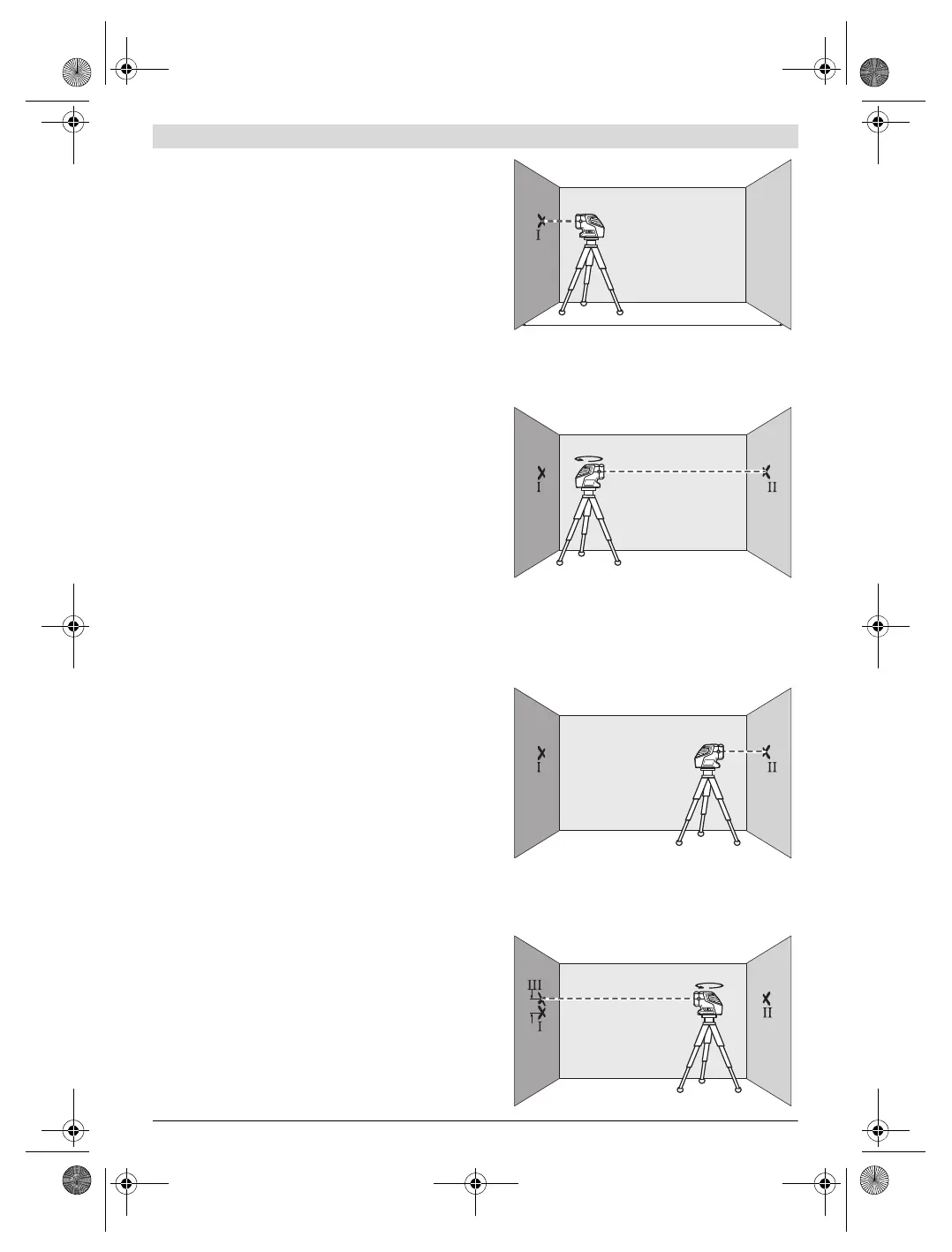

Waagerechte Nivelliergenauigkeit überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke von
20 m auf festem Grund zwischen zwei Wänden A und B.
– Montieren Sie das Messwerkzeug nahe der Wand A auf ei-
nem Stativ oder stellen Sie es auf festen, ebenen Unter-
grund. Schalten Sie das Messwerkzeug ein.
– Richten Sie einen waagerechten Punktstrahl auf die nahe
Wand A. Lassen Sie das Messwerkzeug einnivellieren. Mar-
kieren Sie die Mitte des Laserpunktes an der Wand
(Punkt I).
– Drehen Sie das Messwerkzeug um 180°, lassen Sie es ein-
nivellieren und markieren Sie die Punktmitte des Laser-
strahls an der gegenüberliegenden Wand B (Punkt II).
– Platzieren Sie das Messwerkzeug – ohne es zu drehen –
nahe der Wand B, schalten Sie es ein und lassen Sie es ein-
nivellieren.
–Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe
des Stativs oder gegebenenfalls durch Unterlegen), dass
die Punktmitte des Laserstrahls genau den zuvor markier-
ten Punkt II auf der Wand B trifft.
A
B
20 m
d
180˚
A
B
