12 | Deutsch
1 609 92A 1CR | (2.11.15) Bosch Power Tools
Schleif-/Trennscheibe
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter 11 auf und spannen diese mit dem Kombi-
schlüssel 4/5, siehe Abschnitt „Schnellspannmutter“.
Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.

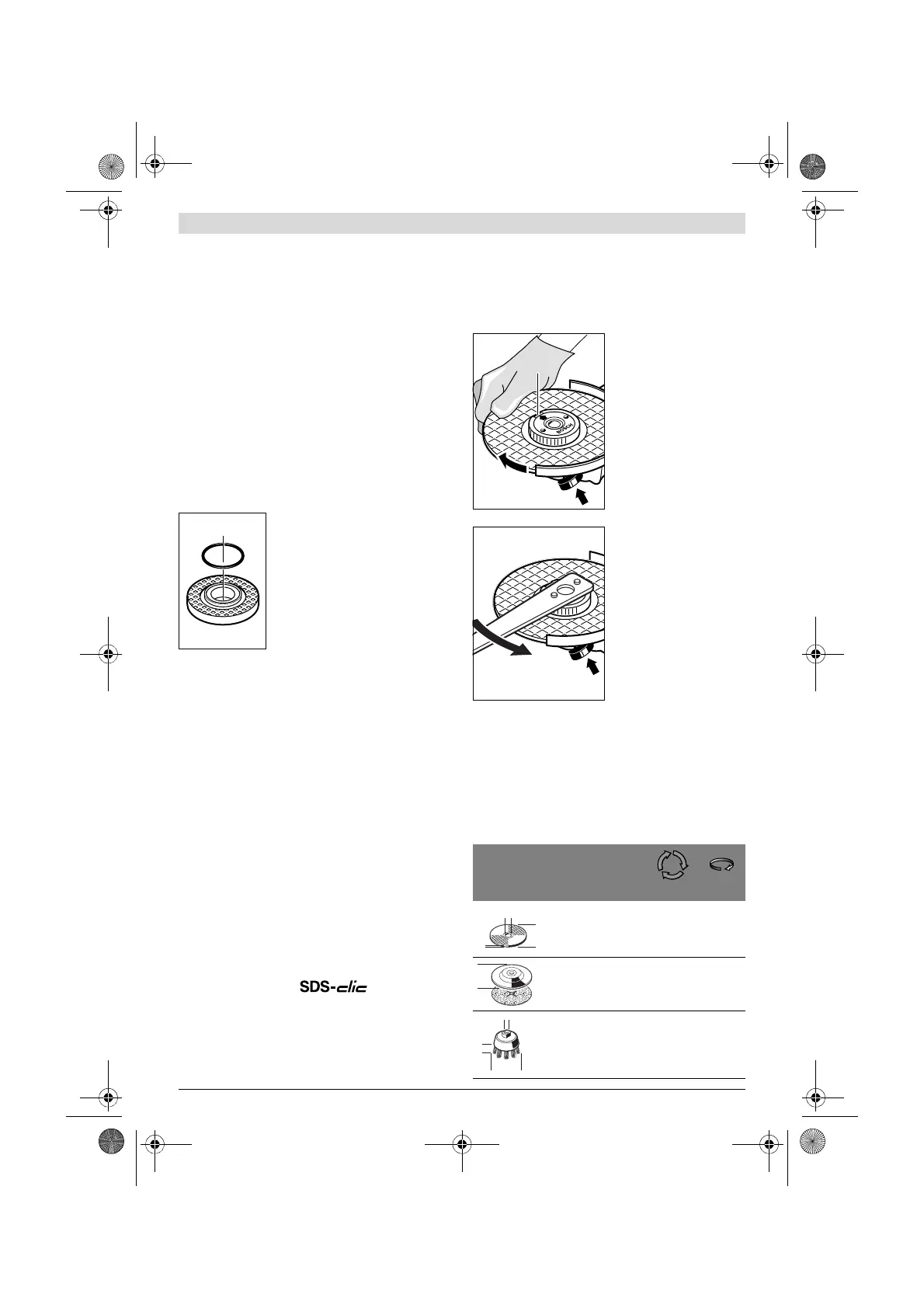

Aufnahmeflansch für Schleifspindel
M 14: Im Aufnahmeflansch 9 ist um
den Zentrierbund ein Kunststoffteil
(O-Ring) eingesetzt. Fehlt der O-Ring
oder ist er beschädigt, muss der Auf-
nahmeflansch 9 vor der Weiterverwen-
dung unbedingt ersetzt werden.
Aufnahmeflansch für Schleifspindel
M 10: Der Aufnahmeflansch ist beid-
seitig verwendbar.
Fächerschleifscheibe
Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 16.
Gummi-Schleifteller
Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 17 immer den Handschutz 16.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Schrauben Sie die Rundmutter 19 auf und spannen Sie diese
mit dem Kombischlüssel 4/5.
Topfbürste/Scheibenbürste
Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 16.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.
Schnellspannmutter
Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter 11 die Schnellspannmutter 12 verwenden.
Die Schnellspannmutter 12 darf nur für Schleif- oder
Trennscheiben verwendet werden.
Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter 12.
Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter 12 nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke 23 zei-
gen.
Drücken Sie die Spindel-Ar-
retiertaste 1, um die Schleif-
spindel festzustellen. Um die
Schnellspannmutter festzu-
ziehen, drehen Sie die
Schleifscheibe kräftig im Uhr-
zeigersinn.
Eine ordnungsgemäß befes-
tigte, unbeschädigte Schnell-
spannmutter können Sie
durch Drehen des Rändelrin-
ges entgegen dem Uhrzeiger-
sinn von Hand lösen.
Lösen Sie eine festsitzende
Schnellspannmutter nie mit
einer Zange, sondern ver-
wenden Sie den Kombi-
schlüssel. Setzen Sie den
Kombischlüssel 4/5 wie im
Bild gezeigt an.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
Die zulässige Drehzahl [min
-1
] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige Drehzahl bzw. Umfangs-
geschwindigkeit auf dem Etikett des Schleifwerkzeuges.
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
125
7
7
7
16,0
22,2
22,2
11000
11000
11000
80
80
80
100
115
125
–
–
–
–
–
–
11000
11000
11000
80
80
80
70
75
30
30
M10
M14
11000
11000
45
45
b
d
D
D
D
b
d
