Polski | 131
Bosch Power Tools 1 609 92A 1CR | (2.11.15)

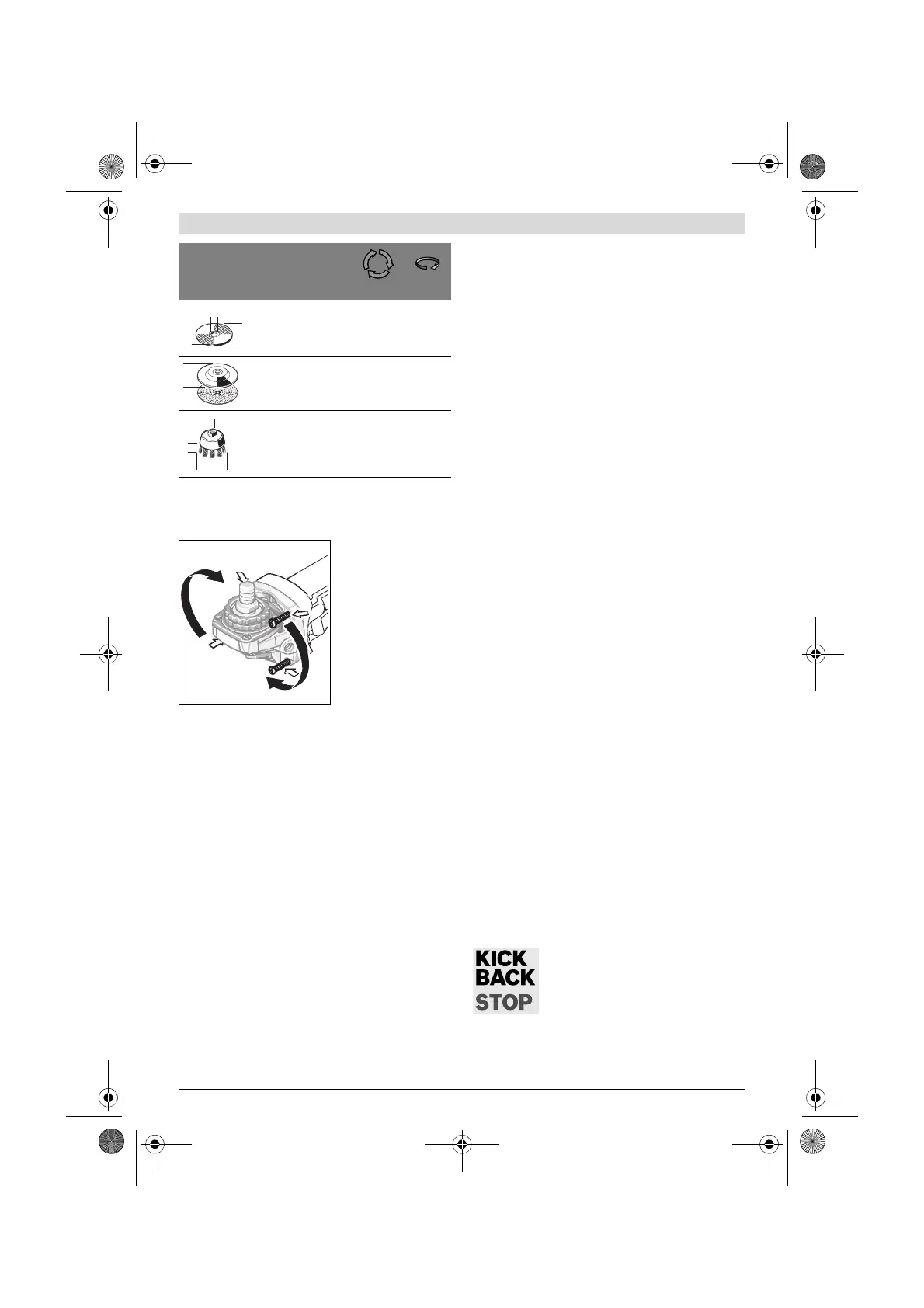

Przestawianie głowicy przekładniowej
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Głowica przekładni obra-
cana jest w czterech sko-
kach (co 90°). Pozwala
to na ustawienie włączni-
ka/wyłącznika w wygod-
niejszej pozycji roboczej,
np. aby ułatwić pracę
osobom leworęcznym.
Wykręcić i wyjąć wszyst-
kie 4 śruby. Ostrożnie
ustawić głowicę w wy-
branej pozycji, nie wy-
ciągając jej przy tym z
obudowy. Dokręcić ponownie wszystkie 4 śruby.
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok malar-
skich z zawartością ołowiu, niektórych gatunków drewna,
minerałów lub niektórych rodzajów metalu, mogą stano-
wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z
pyłami lub przedostanie się ich do płuc może wywołać re-
akcje alergiczne i/lub choroby układu oddechowego ope-
ratora lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane
są za rakotwórcze, szczególnie w połączeniu z substancja-
mi do obróbki drewna (chromiany, impregnaty do drew-
na). Materiały, zawierające azbest mogą być obrabiane je-
dynie przez odpowiednio przeszkolony personel.
– W razie możliwości należy stosować odsysanie pyłu do-
stosowane do rodzaju obrabianego materiału.
– Należy zawsze dbać o dobrą wentylację stanowiska pra-
cy.
– Zaleca się noszenie maski przeciwpyłowej z pochłania-
czem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.
Należy unikać gromadzenia się pyłu na stanowisku pra-
cy. Pyły mogą się z łatwością zapalić.
Praca
Uruchamianie
Należy zwrócić uwagę na napięcie sieci! Napięcie źród-
ła prądu musi zgadzać się z danymi na tabliczce znamio-
nowej elektronarzędzia. Elektronarzędzia przeznaczo-
ne do pracy pod napięciem 230 V można przyłączać
również do sieci 220 V.
Urządzenie należy trzymać wyłącznie za izolowane po-
wierzchnie rękojeści 21 i rękojeść dodatkową 3. Narzę-
dzie robocze może natrafić na ukryte przewody elek-
tryczne lub na własny przewód zasilający. Kontakt z
przewodem sieci zasilającej może spowodować przekaza-
nie napięcia na części metalowe urządzenia, co mogłoby
spowodować porażenie prądem elektrycznym.
W przypadku eksploatacji elektronarzędzia za pomocą prze-
nośnych generatorów prądotwórczych, nie dysponujących
wystarczającymi rezerwami mocy, względnie odpowiednią
regulacją napięcia ze zwiększeniem prądu rozruchowego, mo-
że dojść do zmniejszenia wydajności obróbki lub do nietypo-
wych zachowań przy włączaniu.
Proszę zwrócić uwagę na przydatność zastosowanego gene-
ratora prądotwórczego, szczególnie pod kątem napięcia sie-
ciowego i częstotliwości zasilania sieciowego.
Włączanie/wyłączanie
Aby włączyć elektronarzędzie, należy przesunąć włącz-
nik/wyłącznik 2 do przodu.
W celu unieruchomienia włącznika/wyłącznika 2, należy
wcisnąć jego włącznika/wyłącznika 2 przednią część, aż do
zaskoczenia zapadki.
Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/
wyłącznik 2, lub – jeżeli włącznik/wyłącznik 2 jest zabloko-
wany – nacisnąć go krótko z tyłu, a następnie zwolnić.
Narzędzia szlifierskie należy skontrolować przed uży-
ciem. Narzędzie szlifierskie musi być prawidłowo za-
montowane i musi się swobodnie obracać. W ramach
testu uruchomić elektronarzędzie bez obciążenia na co
najmniej jedną minutę. Nie stosować uszkodzonych lub
wibrujących narzędzi szlifierskich. Narzędzia szlifier-
skie muszą mieć okrągły kształt. Uszkodzone narzędzia
szlifierskie mogą pęknąć i spowodować obrażenia.
Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.
Zabezpieczenie przed odrzutem (GWS 750-100 I)
W razie nagłego spadku prędkości obroto-
wej, np. w wyniku utknięcia tarczy w mate-
riale, dopływ prądu do silnika zostanie elek-
tronicznie przerwany.
W celu ponownego uruchomienia
elektronarzędzia należy ustawić włącznik/
wyłącznik 2 na pozycję wyłączoną i włączyć
ponownie elektronarzędzie.
maks.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
125
7
7
7
16,0
22,2
22,2
11000
11000
11000
80
80
80
100
115
125
–
–
–
–
–
–
11000
11000
11000
80
80
80
70
75
30
30
M10
M14
11000
11000
45
45
D
D
b
d
