148 | Slovensky
1 609 92A 1CR | (2.11.15) Bosch Power Tools

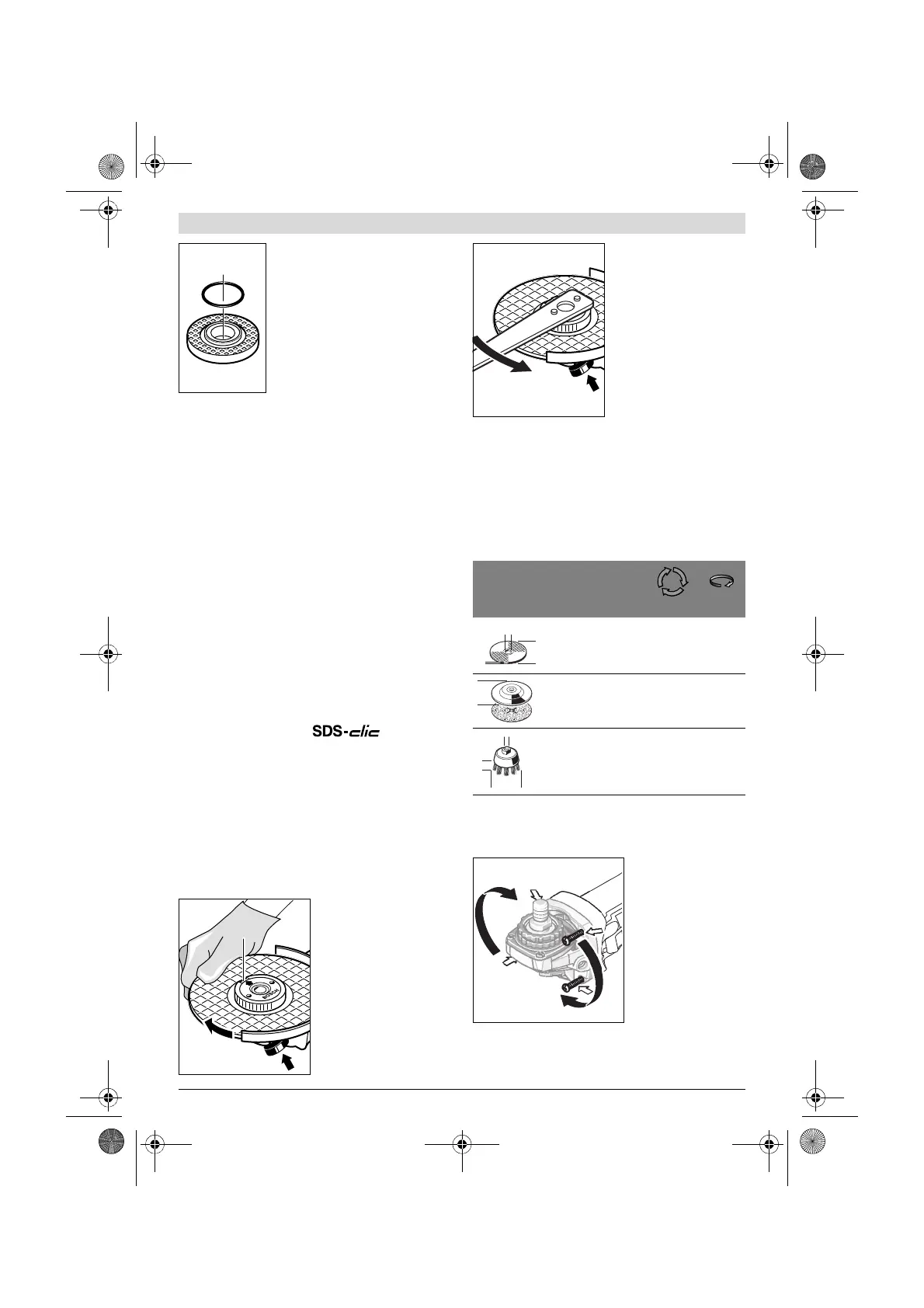

Upínacia príruba pre brúsne vreteno
M14: V upínacej prírube 9 je okolo cen-
trovacieho nástavca vložený element z
plastu (okrúhla podložka). Ak táto
okrúhla podložka chýba, alebo ak je
poškodená, upínaciu prírubu 9 treba
pred ďalším používaním bezpodmie-
nečne vymeniť za novú.
Upínacia príruba pre brúsne vreteno
M10: Upínacia príruba je použiteľná
obojstranne.
Vejárovitý brúsny kotúč
Ak budete pracovať pomocou vejárovitého brúsneho
kotúča, namontujte vždy chránič prstov 16.
Gumený brúsny tanier
Ak budete pracovať pomocou gumeného brúsneho ta-
niera 17, namontujte vždy chránič prstov 16.
Postup montáže vidno na grafickej strane tohto Návodu na po-
užívanie.
Naskrutkujte kruhovú maticu 19 a utiahnite ju kombinovaným
kľúčom 4/5.
Miskovitá kefa/kotúčová kefa
Ak budete pracovať pomocou miskovitej kefy alebo po-
mocou kotúčovej kefy, namontujte vždy chránič prstov
16.
Postup montáže vidno na grafickej strane tohto Návodu na po-
užívanie.
Miskovitá kefa/kotúčová kefa sa musí dať naskrutkovať na
brúsne vreteno tak ďaleko, aby na prírubu brúsneho vretena
pevne dosadala na konci závitu brúsneho vretena. Utiahnite
miskovitú kefu/kotúčovú kefu pomocou vidlicového kľúča.
Rýchloupínacia matica
Na jednoduchú výmenu brúsneho nástroja bez použitia ďal-
šieho náradia môžete namiesto upínacej matice 11 použiť
rýchloupínaciu maticu 12.
Rýchloupínacia matica 12 sa smie používať len pre
brúsne a rezacie kotúče.
Používajte len bezchybnú a nepoškodenú rýchloupínaciu
maticu 12.
Pri naskrutkovaní dávajte pozor na to, aby strana s textom
rýchloupínacej matice 12 nebola obrátená k brúsnemu ko-
túču; šípka musí smerovať k indexovej značke 23.
Stlačte aretačné tlačidlo vre-
tena 1, ak chcete aretovať
brúsne vreteno. Na utiahnu-
tie rýchloupínacej matice
otočte energicky brúsny ko-
túč v smere pohybu hodino-
vých ručičiek.
Riadne upevnenú, nepoško-
denú rýchloupínaciu maticu
môžete povoliť rukou otáča-
ním ryhovaného krúžka proti
smeru hodinových ručičiek.
Zaseknutú rýchloupínaciu
maticu nikdy nepovoľujte
kliešťami, ale použite kom-
binovaný kľúč. Nasaďte
kombinovaný kľúč 4/5 podľa
vyobrazenia na obrázku.
Prípustné brúsne nástroje
Môžete používať všetky brúsne nástroje, ktoré sú uvedené v
tomto Návode na používanie.
Prípustný počet obrátok [min
-1
] resp. prípustná obvodová
rýchlosť [m/s] použitých brúsnych nástrojov musí zodpove-
dať minimálne údajom v nasledujúcej tabuľke.
Všimnite si preto prípustný počet obrátok resp. prípustnú
obvodovú rýchlosť na etikete brúsneho nástroja.
Otočenie prevodovej hlavy
Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.
Prevodovú hlavu môžete
otáčať po krokoch v hod-
note 90°. Takýmto spô-
sobom možno dať pri
špeciálnych prípadoch
použitia vypínač náradia
do najvhodnejšej polohy
z hľadiska manipulácie,
napríklad pre ľaváka.
Celkom vyskrutkujte
4 skrutky. Prevodovú
hlavu opatrne nakloňte
bez toho, aby ste ju de-
montovali z telesa náradia do novej polohy. 4 skrutky opäť
utiahnite.
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
125
7
7
7
16,0
22,2
22,2
11000
11000
11000
80
80
80
100
115
125
–
–
–
–
–
–
11000
11000
11000
80
80
80
70
75
30
30
M10
M14
11000
11000
45
45
b
d
D
D
