Magyar | 157
Bosch Power Tools 1 609 92A 1CR | (2.11.15)
Kézvédő
A 17 gumi csiszolótányérral vagy a csészelakú kefével/
kefés tárcsával/legyezőlapos tárcsával végzett mun-
kákhoz mindig fel kell szerelni a kézvédőt 16.
Rögzítse a 16 kézvédőt a 3 pótfogantyúval.
A csiszolószerszámok felszerelése
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg
le nem hűltek. Munka közben a tárcsák erősen felhevül-
nek.
Tisztítsa meg a 6 csiszolóorsót és valamennyi felszerelésre
kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg az 1 tengelyrögzítőgombot, hogy ezzel reteszelje a csi-
szolótengelyt.
A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni! Ellenkező esetben az elektromos kéziszerszám meg-
rongálódhat.
Csiszoló-/darabolótárcsa
Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo-
lótárcsán megegyezzen az elektromos kéziszerszám forgási-
rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csiszoló-/darabolótárcsa rögzítéséhez csavarja fel a 11 be-
fogóanyát és szorítsa azt meg a 4/5 kombikulccsal, lásd a
„Gyorsbefogó anya” szakaszt.
A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.

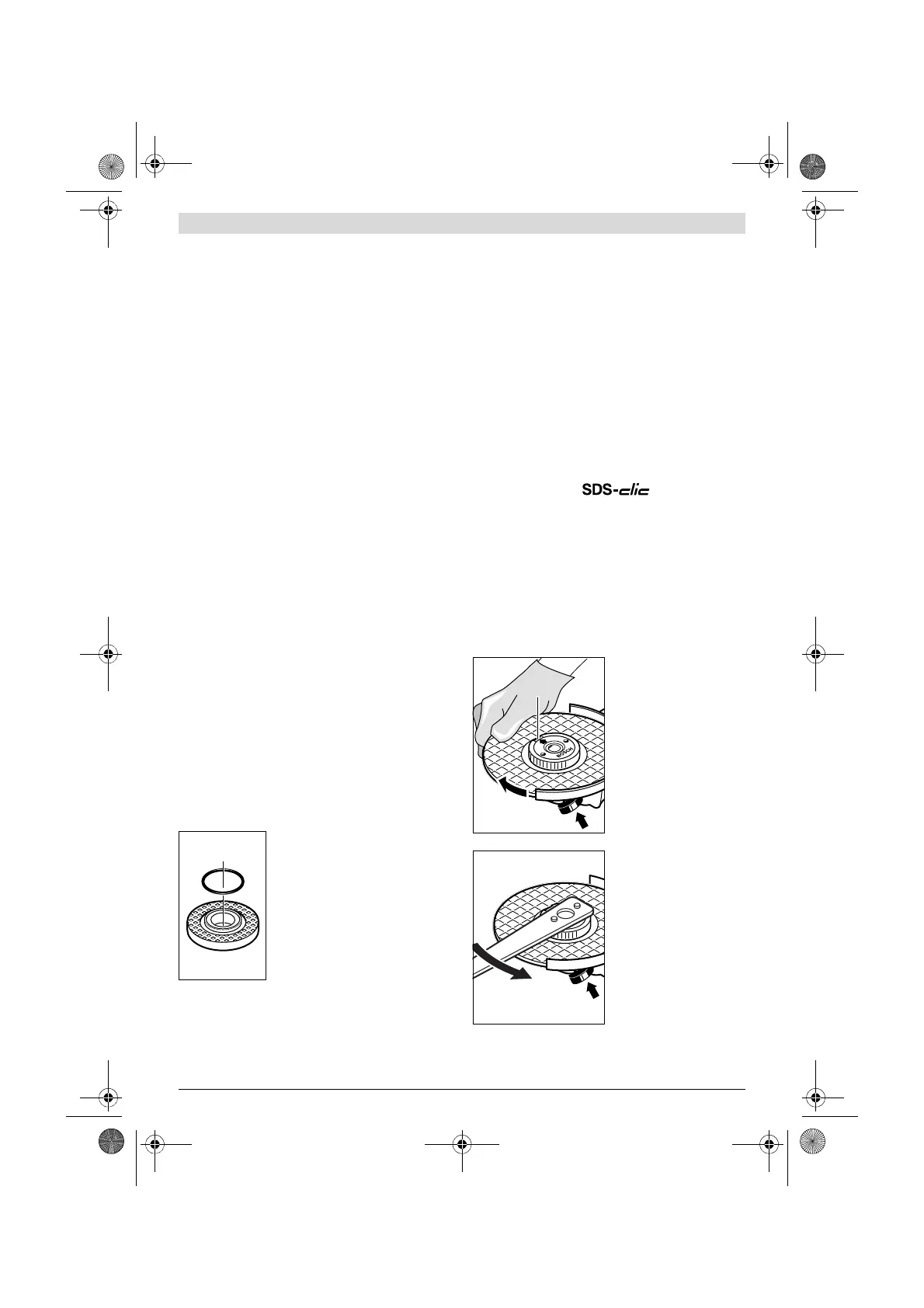

Befogókarima az M 14-es csiszoló-
tengelyhez: A 9 szorítókarimába a köz-
pontozó perem körül egy műanyag al-
katrész (O-gyűrű) található. Ha az
O-gyűrű hiányzik, vagy megrongáló-
dott, akkor a 9 szorítókarimát a további
használat előtt okvetlenól ki kell cserél-
ni.
Befogókarima az M 10-es csiszoló-
tengelyhez: A befogókarima mindkét
oldala felhasználható.
Legyezőlapos tárcsa
A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 16 kézvédőt.
Gumi csiszolótányér
A 17 gumi csiszolótányérrel végzett munkákhoz min-
dig fel kell szerelni a 16 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
Csavarja fel a 19 kerek anyát és szorítsa azt meg a 4/5 kom-
bikulccsal.
Csészealakú kefe/kefés tárcsa
A csészelakú kefével/vagy a kefés tárcsával végzett
munkákhoz mindig fel kell szerelni a 16 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csészealakú kefét/kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csi-
szolótengely menetének végénél a csiszolótengely karimájá-
ra. Húzza meg szorosra egy villáskulccsal a csészealakú ke-
fét/kefés tárcsát.
Gyorsbefogó anya
A csiszoló szerszámok gyors cseréjéhez további szerszámok
alkalmazása nélkül a 11 befogó anya helyett a 12 gyorsbefogó
anyát is lehet használni.
A 12 gyorsbefogó anyát csak nagyoló és hasítókoron-
gokhoz szabad használni.
Csak hibátlan, kifogástalan 12 gyorsbefogó anyát hasz-
náljon.
A felcsavaráskor ügyeljen arra, hogy a 12 gyorsbefogó-
anyának a felirattal ellátott oldala ne a csiszolótárcsa felé
mutasson; a nyílnak a 23 indexjelre kell mutatnia.
A csiszolótengely rögzítésé-
hez nyomja meg az 1 tengely-
rögzítőgombot. A gyorsbefo-
gó anya megszorításához for-
gassa el a csiszolótárcsát erő-
teljesen az óramutató járásá-
val megegyező irányban.
Egy előírásszerűen megszorí-
tott, megrongálatlan gyors-
befogó anyát a peremes gyű-
rűnek az óramutató járásával
ellenkező irányban való elfor-
gatásával szabad kézzel ki le-
het oldani.
Egy beszorult gyorsbefogó
anya kilazítására sohase
használjon fogót, hanem
csak a kombikulcsot. A 4/5
kombikulcsot az ábrán látha-
tó módon kell használni.
