168 | Русский
1 609 92A 1CR | (2.11.15) Bosch Power Tools
Установка шлифовальных инструментов
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут. Круги очень нагреваются во
время работы.
Очищайте шлифовальный шпиндель 6 и все монтируемые
части.
Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя 1 для его
фиксирования.
Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе! В противном случае
электроинструмент может быть поврежден.
Шлифовальный круг/oтрезной круг
Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.
При применении алмазных отрезных кругов следите за
тем, чтобы стрелка нап
равления вращения на алмазном
отрезном круге соответствовала направлению вращения
электроинструмента (см. стрелку на редукторной голов-
ке).
Последовательность монтажа показана на странице с ил-
люстрациями.
Чтобы закрепить шлифовальный/отрезной круг, накрути-
те зажимную гайку 11 и затяните ее с помощью комбини-
рованного ключа 4/5, см. раздел «Быстрозажимная гай-
ка».
После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.

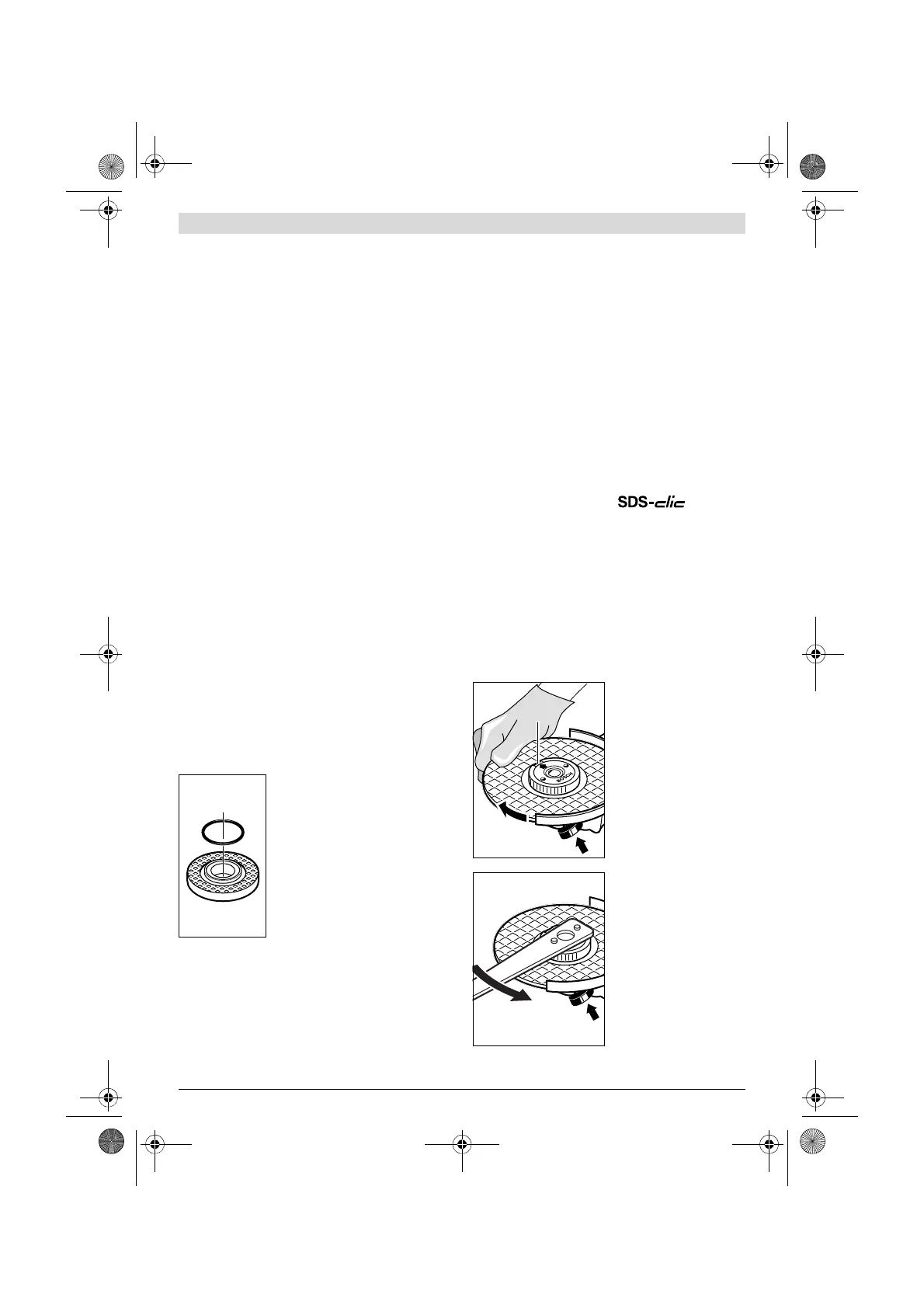

Посадочный фланец для шпинделя
M14: На опорном фланце 9 вокруг
центрирующего буртика находится
пластмассовая деталь (кольцо кру-
глого сечения). Если кольцо кругло-
го сечения отсутствует или повре-
ждено, опорный фланец 9 необходи-
мо обязательно заменить перед даль-
нейшим применением.
Посадочный фланец для шпинделя
M10: Посадочный фланец может
быть использован с обеих сторон.
Веерный шлифовальный круг
Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 16.
Резиновая шлифовальная тарелка
Для работ с резиновой шлифовальной тарелкой 17
всегда устанавливайте защиту руки 16.
Последовательность монтажа показана на странице с ил-
люстрациями.
Накрутите круглую гайку 19 и затяните ее комбинирован-
ным ключом 4/5.
Чашечная щетка/дисковая щетка
Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 16.
Последовательность монтажа показана на странице с ил-
люстрациями.
Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.
Быстрозажимная гайка
Для простой смены шлифовального инструмента без при-
менения инструментов Вы можете использовать вместо
зажимной гайки 11 быстрозажимную гайку 12.
Быстрозажимную гайку 12 разрешается использо-
вать только для шлифовальных и отрезных кругов.
Применяйте только безупречную, не имеющую повре-
ждений быстрозажимную гайку 12.
При навинчивании следите за тем, чтобы сторона гай-
ки с надписью 12 не была обращена к шлифовальному
кругу; стрелка должна показывать на индексную мет-
ку 23.
Для фиксирования шлифо-
вального шпинделя нажми-
те кнопку фиксирования
шпинделя 1. Для затягива-
ния быстрозажимной гайки
поверните шлифовальный
круг с усилием по часовой
стрелке.
Должным образом затяну-
тую, неповрежденную бы-
строзажимную гайку можно
открутить поворотом коль-
ца с накаткой от руки про-
тив часовой стрелки.
Никогда не применяйте для
откручивания заклинив-
шей быстрозажимной гай-
ки клещи, обязательно ис-
пользуйте комбинирован-
ный ключ. Беритесь комби-
нированным ключом 4/5,
как показано на рисунке.
OBJ_BUCH-2565-001.book Page 168 Monday, November 2, 2015 2:38 PM
