Käekaitse
Kummist lihvtalla 17 või kaussharja/ketasharja/lamell-
ketta kasutamisel paigaldage seadme külge alati käe-
kaitse 16.
Kinnitage käekaitse 16 lisakäepidemega 3.
Lihvimistarvikute paigaldus
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud. Kettad lähevad töötamisel väga kuumaks.
Puhastage spindel 6 ja kõik külgemonteeritavad osad.
Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule 1, et spindlit lukustada.
Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab. Vastasel korral võib seade kahjustuda.
Lihv-/lõikeketas
Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt
peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-
handusdetaile.
Teemantlõikeketaste kasutamisel veenduge, et teemantlõike-
kettal olev pöörlemissuunda tähistav nool ja seadme pöörle-
missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.

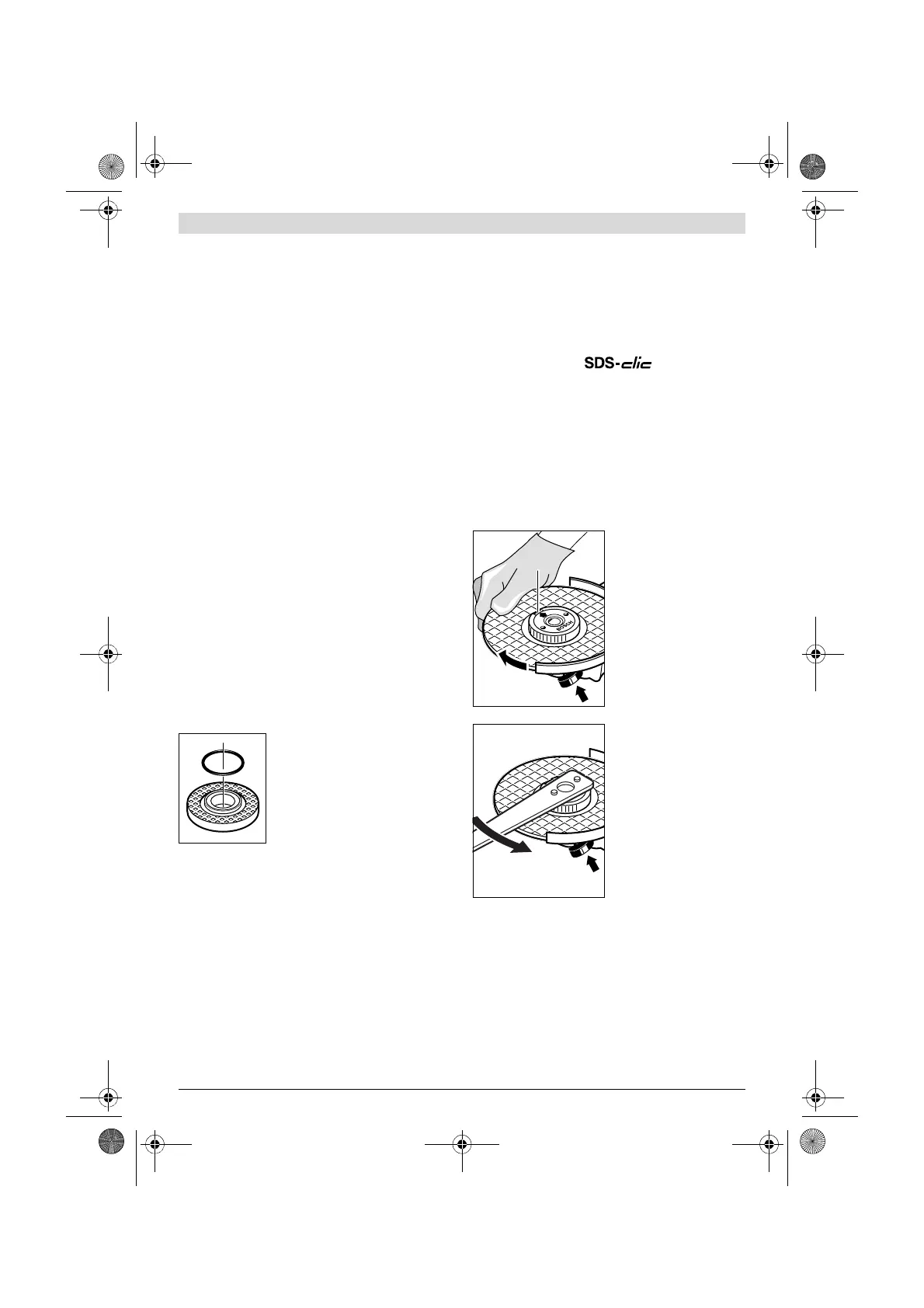

Paigalduse järjekord on toodud jooniste leheküljel.
Lihv-/lõikeketta kinnitamiseks keerake peale kinnitusmutter
11 ja pingutage see kinni kombivõtmega 4/5, vt jaotist „Kiir-
kinnitusmutter“.
Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.
Alusseib lihvimisspindlile M 14: Alus-
seibis 9 paikneb tsentreerimisvõru üm-
ber plastdetail (O-rõngas). Kui O-rõn-
gas puudub või on kahjustatud, tuleb
alusseib 9 enne töö jätkamist tingimata
välja vahetada.
Alusseib lihvimisspindlile M 10: Alus-
seibi saab kasutada mõlemat pidi.
Lamell-lihvketas
Lamell-lihvkettaga töötades monteerige tööriista kül-
ge alati käekaitse 16.
Kummist lihvtald
Kummist lihvtallaga 17 töötades monteerige tööriista
külge alati käekaitse 16.
Paigalduse järjekord on toodud jooniste leheküljel.
Keerake peale ümarmutter 19 ja pingutage see kinni kombi-
võtmega 4/5.
Kausshari/ketashari
Kaussharjaga või ketasharjaga töötades monteerige
tööriista külge alati käekaitse 16.
Paigalduse järjekord on toodud jooniste leheküljel.
Kaussharja/ketasharja peab olema võimalik kruvida spindlile
nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu
seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.
Kiirkinnitusmutter
Tarviku vahetamise hõlbustamiseks, ilma et peaksite kasuta-
ma teisi tööriistu, võite kinnitusmutri 11 asemel kasutada kiir-
kinnitusmutrit 12.
Kiirkinnitusmutrit 12 tohib kasutada üksnes lihv- või
lõikeketaste puhul.
Kasutage ainult laitmatus korras olevat kahjustamata kiir-
kinnitusmutrit 12.
Mutri kohaleasetamisel jälgige, et kiirkinnitusmutri 12
tekstiga pool ei jääks vastu lihvketast; nool peab olema
suunatud indeksmärgile 23.
Spindli lukustamiseks vajuta-
ge spindlilukustusnupule 1.
Kiirkinnitusmutri pingutami-
seks keerake lihvketast tuge-
vasti päripäeva.
Nõuetekohaselt kinnitatud
veatu kiirkinnitusmutri lahti-
keeramiseks keerake rihvel-
datud rõngas käsitsi vastu-
päeva lahti.
Ärge kasutage kõvasti kin-
nioleva kiirkinnitusmutri
vabastamiseks tange, vaid
üksnes kombivõtit. Asetage
kombivõti 4/5 kohale nii, na-
gu joonisel näidatud.
Lubatud lihvimistarvikud
Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud
lihvimistarvikuid.
Kasutatud lihvimistarvikute lubatud pöörete arv [min
-1
] või
ringliikumiskiirus [m/s] peab järgmises tabelis toodud and-
metele vähemalt vastama.
Seetõttu pidage kinni lihvimistarviku etiketil toodud lubatud
pöörete arvust või ringliikumiskiirusest.
