한국어 | 279
Bosch Power Tools 1 609 92A 1CR | (2.11.15)

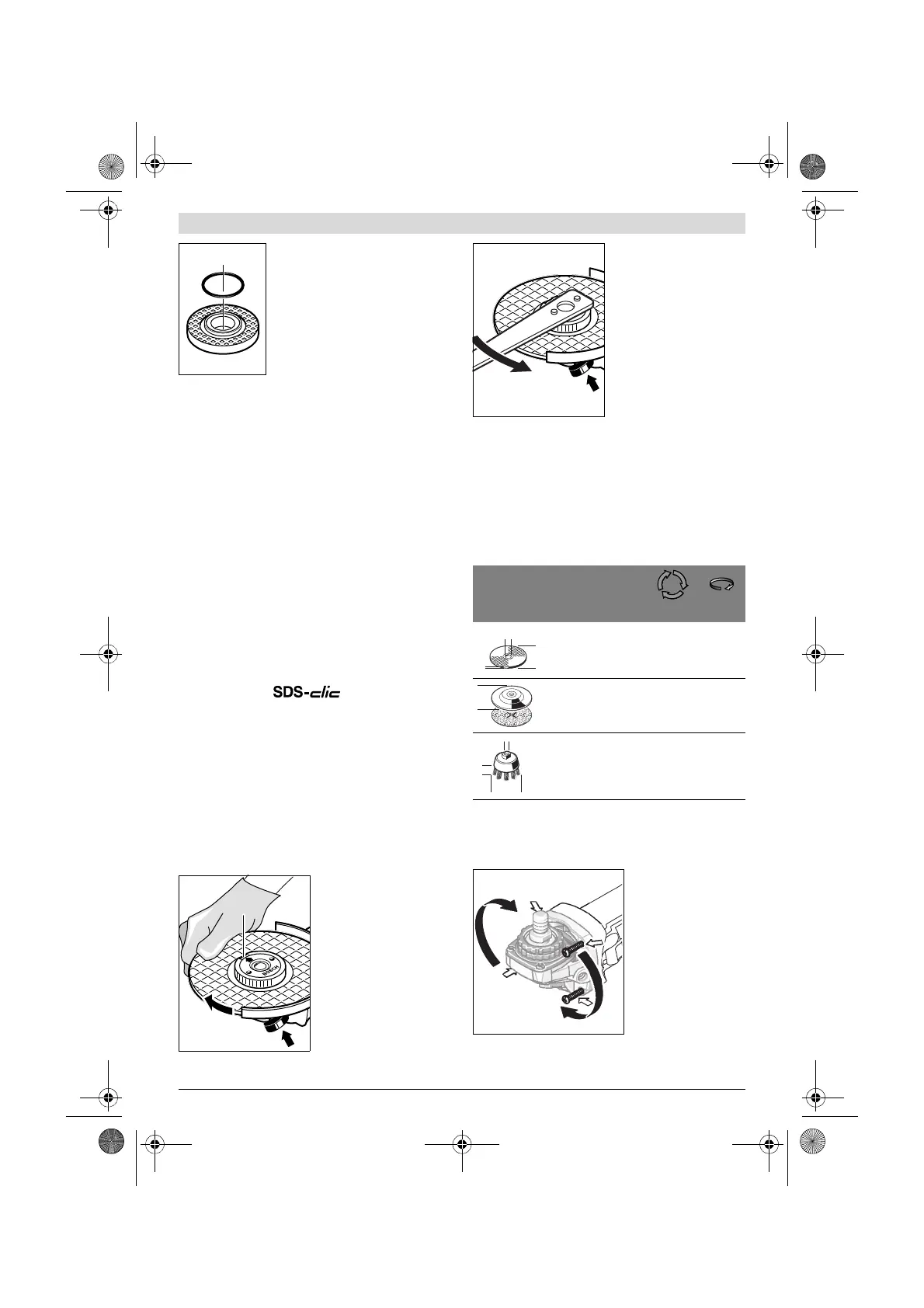

연삭 스핀들 M 14용 수용 플랜지:
수용 플랜지 9 의 중심 루트 면에 플
라스틱 부품 (O 링 ) 이 끼워져 있습
니다 . O 링이 분실되었거나 손상된
경우 , 계속 사용하기 전에 수용 플
랜지 9 를 반드시 교환해야 합니다 .
연삭 스핀들 M 10용 수용 플랜지:
수용 플랜지는 양면으로 사용할 수
있습니다 .
팬 그라인딩 디스크
팬 그라인딩 디스크를 사용하여 작업할 경우 반드시
손 보호대 16 을 조립해야 합니다 .
샌딩 페이퍼용 고무판
고무판 17 을 사용하여 작업할 경우 반드시 손 보호
대 16 을 조립해야 합니다 .
조립 순서는 도면에 나와있습니다 .
원형 너트 19 를 끼운 후 , 콤비 스패너 4나 5 으로 고
정하십시오 .
컵 브러시 / 디스크 브러시
컵 브러시나 디스크 브러시를 사용하여 작업할 경우
반드시 손 보호대 16 을 조립해야 합니다 .
조립 순서는 도면에 나와있습니다 .
컵 브러시 / 디스크 브러시는 연삭 스핀들 나사산 끝에
있는 연삭 스핀들 플랜지에 바짝 닿도록 연삭 스핀들에
꽉 조여야 합니다 . 컵 브러시와 디스크 브러시는 양구
스패너로 조입니다 .
순간 교환 너트
다른 공구를 사용하지 않고 손쉽게 연마공구를 교환하
려면 일반 클램핑 너트 11 대신에 순간 교환 너트 12
를 사용할 수 있습니다 .
순간 교환 너트 12 는 연마석이나 절단석으로 작업할
때만 사용해야 합니다 .
아무런 손상이 없는 순간 교환 너트 12 만을 사용해야
합니다 .
나사를 끼울 때 순간 교환 너트 12 의 레벨 면이 연마석
을 향해 있지 않도록 주의하십시오 ; 화살표 23 은 그림
에 나와있는 곳을 가리켜야 합니다 .
연삭 스핀들을 잠그려면
스핀들 잠금 버튼 1 을 누
릅니다 . 순간 교환 너트를
조이려면 연마석을 시계
방향으로 힘껏 돌리십시오.
제대로 고정된 손상되지
않은 순간 교환 너트는 널
드 링을 시계 반대방향으
로 돌려 손으로 풀 수 있습
니다 .
꽉 끼워진 순간 교환 너트
의 경우 절대로 플라이어
를 사용하지 말고 항상 콤
비 스패너로 풀어주십시
오. 그림 에 나 온 대 로 콤 비
스패너 4나 5 를 사용하십
시오 .
허용 연마공구
이 사용 설명서에 나와 있는 모든 연마공구를 사용할
수 있습니다 .
사용된 연마공구의 허용 속도 [min
-1
] 와 원주 속도
[m/s] 는 적어도 다음의 도표에 나와 있는 수치와 일치
해야 합니다 .
그러므로 항상 사용하는 연마공구의 레벨에 나와 있는
허용 속도와 원주 속도를 확인하십시오 .
기어 헤드 돌리기
전동공구를 보수 정비하기 전에 반드시 콘센트에서
전원 플러그를 빼십시오 .
기기의 헤드는 90°
각도로 돌릴 수 있습니
다 . 이렇게 함으로서
특수한 작업을 할 경우
전원 스위치를 기기 조
작이 수월한 위치로 움
직일 수 있습니다 , 예
를 들면 왼손잡이 작업
자에게 유리합니다 .
4 개의 나사를 완전히
풀어 줍니다 . 기어의
헤드를 조심스럽게 하
우징에서 빼지 않은 상태에서 새로운 위치로 돌립니다.
4 개의 나사를 다시 조입니다 .
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
125
7
7
7
16.0
22.2
22.2
11000
11000
11000
80
80
80
100
115
125
-
-
-
-
-
-
11000
11000
11000
80
80
80
70
75
30
30
M10
M14
11000
11000
45
45
b
d
D
D
D
b
d
