40 | Español
1 609 92A 1CR | (2.11.15) Bosch Power Tools

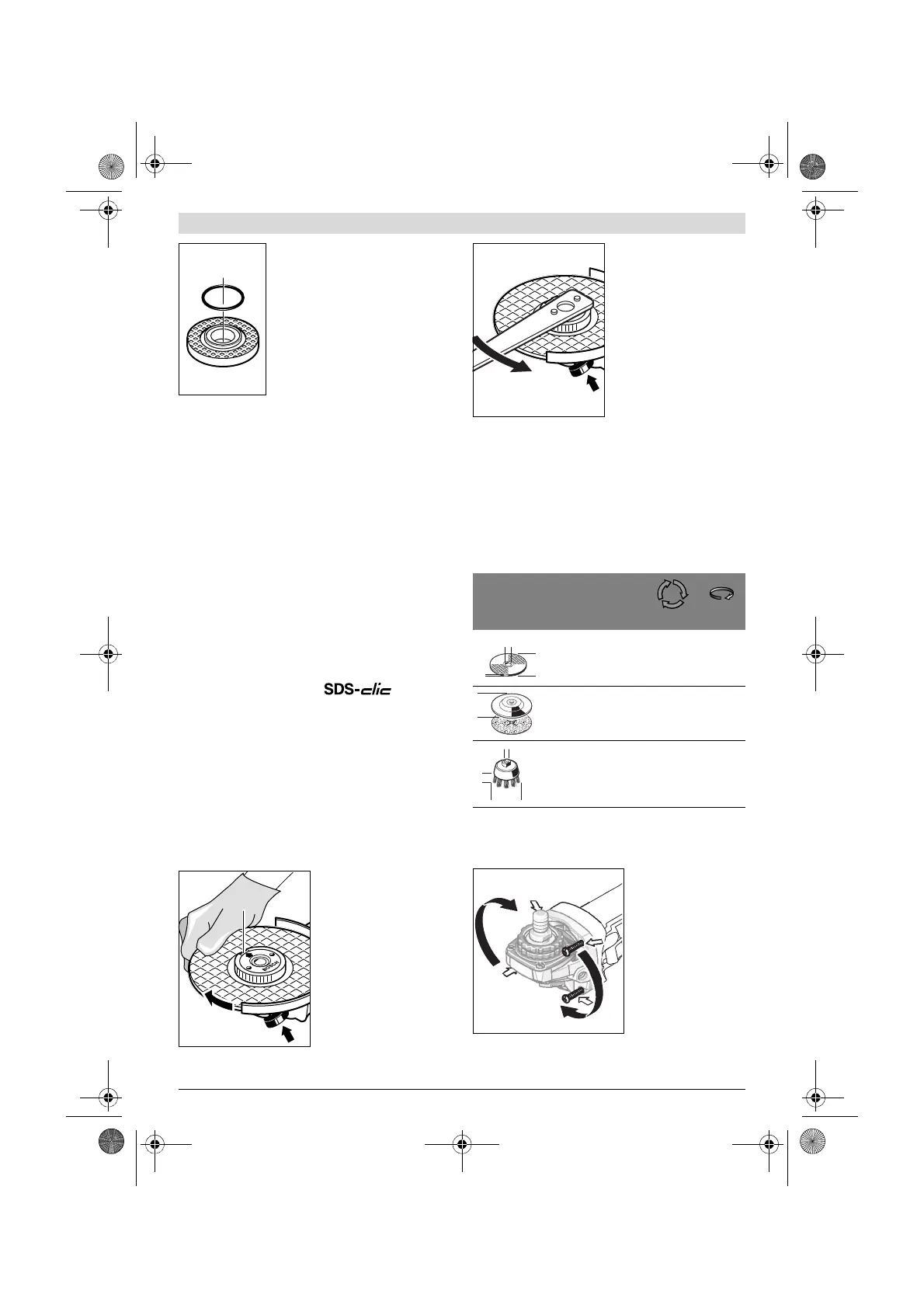

Brida de apoyo para husillo M14: En
la base del cuello de centrado de la bri-
da de apoyo 9 va alojada una pieza de
plástico (anillo tórico). Si este anillo
tórico faltase o estuviese deteriora-
do, es imprescindible reemplazar la bri-
da de apoyo 9 por otra en perfectas
condiciones.
Brida de apoyo para husillo M10:
Pueden utilizarse ambas caras de la bri-
da de apoyo.
Plato pulidor de fibra
 Siempre utilice la protección para las manos 16 al tra-
bajar con el plato pulidor de fibra.
Plato lijador de goma
 Siempre emplee la protección para las manos 16 al tra-
bajar con el plato lijador de goma 17.
El orden de montaje puede observarse en la página ilustrada.
Desatornille la tuerca redonda 19 y fíjela con la llave combina-
da 4/5.
Cepillo de vaso y de disco
 Siempre utilice la protección para las manos 16 al tra-
bajar con los cepillos de vaso o de disco.
El orden de montaje puede observarse en la página ilustrada.
El cepillo de vaso o de disco deberá dejar enroscarse lo sufi-
ciente en el husillo, de manera que éste asiente firmemente
contra la cara de apoyo del husillo. Apretar firmemente el ce-
pillo de vaso o de disco con una llave fija.
Tuerca de fijación rápida
Para cambiar de forma sencilla el útil de amolar, sin necesidad
de aplicar herramientas auxiliares, puede Ud. emplear a tuer-
ca de fijación rápida 12 en lugar de la tuerca de fijación 11.
 La tuerca de fijación rápida 12 solamente deberá utili-
zarse para sujetar discos de amolar o tronzar.
Solamente utilice tuercas de fijación rápida 12 sin dañar y
en perfecto estado.
Al enroscarla, prestar atención a que la cara grabada de la
tuerca de fijación rápida 12 no quede orientada hacia el
disco de amolar; la flecha deberá coincidir además con la
marca índice 23.
Accione el botón de bloqueo
del husillo 1 para retener el
husillo. Para apretar la tuerca
de fijación, girar fuertemente
el disco de amolar en el senti-
do de las agujas del reloj.
Una tuerca de fijación rápida
en buenas condiciones y co-
rrectamente fijada, la puede
soltar girando el tornillo mo-
leteado con la mano en con-
tra del sentido de giro de las
agujas del reloj.
No suelte nunca una tuerca
de fijación rápida inmoviliza-
da con unas tenazas, sino uti-
lice la llave combinada. Apli-
que la llave combinada 4/5
como se muestra en la imagen.
Útiles de amolar admisibles
Puede utilizar todos los útiles de amolar mencionados en es-
tas instrucciones de manejo.
Las revoluciones [min
-1
] o velocidad periférica [m/s] admisi-
bles de los útiles de amolar empleados, deberán cumplir co-
mo mínimo las indicaciones detalladas en la tabla siguiente.
Por ello, es imprescindible tener en cuenta las revoluciones
o velocidad periférica admisibles que figuran en la etiqueta
del útil de amolar.
Giro del cabezal del aparato
 Antes de cualquier manipulación en la herramienta eléc-
trica, sacar el enchufe de red de la toma de corriente.
Es posible girar el cabe-
zal del engranaje en pa-
sos de 90°. Ello le permi-
te colocar el interruptor
de conexión/desco-
nexión en una posición
de operación más cómo-
da, p. ej., si fuese Ud.
zurdo.
Desenrosque completa-
mente los cuatro torni-
llos. Gire cuidadosamen-
te el cabezal del aparato
sin separarlo de la carcasa a la nueva posición. Apriete los
cuatro tornillos.
23
máx.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
125
7
7
7
16,0
22,2
22,2
11000
11000
11000
80
80
80
100
115
125
–
–
–
–
–
–
11000
11000
11000
80
80
80
70
75
30
30
M10
M14
11000
11000
45
45
b
d
D
D
D
b
d
