Português | 49
Bosch Power Tools 1 609 92A 1CR | (2.11.15)
Montagem
Montar os dispositivos de proteção
Antes de todos trabalhos na ferramenta elétrica deverá
puxar a ficha de rede da tomada.
Nota: Se o disco abrasivo quebrar durante o funcionamento
ou se os dispositivos de fixação na capa de proteção/na ferra-
menta elétrica estiverem danificados, será necessário que a
ferramenta elétrica seja enviada imediatamente ao serviço
pós-venda, os endereços encontram-se na secção “Serviço
pós-venda e consultoria de aplicação”.
Capa de proteção para lixar
Coloque a capa de proteção 7 na gola do veio. Ajuste a posi-
ção da capa de proteção 7 de acordo com os requisitos da
operação. Fixe a capa de proteção 7 apertando o parafuso de
fixação 8 com a chave combinada 4/5.
Ajustar a capa de proteção 7 de modo a evitar que voem
faúlhas na direção do operador.
Nota: Os ressaltos de codificação na capa de proteção 7
garantem que só possa ser montada uma capa de proteção
apropriada para a ferramenta elétrica.
Capa de proteção para cortar
Ao cortar com rebolos ligados deve ser sempre utiliza-
da uma capa de proteção para cortar 14.
Ao cortar pedras deve ser sempre assegurada uma as-
piração de pó suficiente.
A capa de proteção para cortar 14 é montada como a capa de
proteção para lixar 7.
Punho adicional
Só utilizar a sua ferramenta elétrica com o punho adi-
cional 3.
Atarraxar o punho adicional 3 de acordo com o tipo de traba-
lho, do lado direito ou do lado esquerdo do cabeçote de en-
grenagens.
Proteção para as mãos
Ao trabalhar com o prato abrasivo de borracha 17 ou
com a escova tipo tacho/escova plana/disco abrasivo
em forma de leque deverá sempre montar a protecção
para as mãos 16.
Fixar a proteção para as mãos 16 com o punho adicional 3.
Montar ferramentas abrasivas
Antes de todos trabalhos na ferramenta elétrica deverá
puxar a ficha de rede da tomada.
Não tocar em rebolos e discos de corte antes de esfria-
rem. Os discos se tornam bem quentes durante o trabalho.
Limpar o veio de retificação 6 e todas as peças a serem mon-
tadas.
Premir a tecla de bloqueio do veio 1 para prender e soltar as
ferramentas abrasivas e para imobilizar o veio de retificação.
Só acionar a tecla de bloqueio do veio com o veio de re-
tificação parado. Caso contrário é possível que a ferra-
menta elétrica seja danificada.
Disco abrasivo/de corte
Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.
Ao utilizar discos de corte diamantados deve assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
elétrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).
A sequência de montagem está apresentada na página de es-
quemas.
Para fixar o disco de retificação/corte atarraxe a porca de
aperto 11 e aperte a mesma com a chave combinada 4/5, ver
secção “Porca de aperto rápido”.
Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser mo-
vimentada livremente. Assegure-se de que a ferramen-
ta abrasiva não entre em contacto com outras peças.

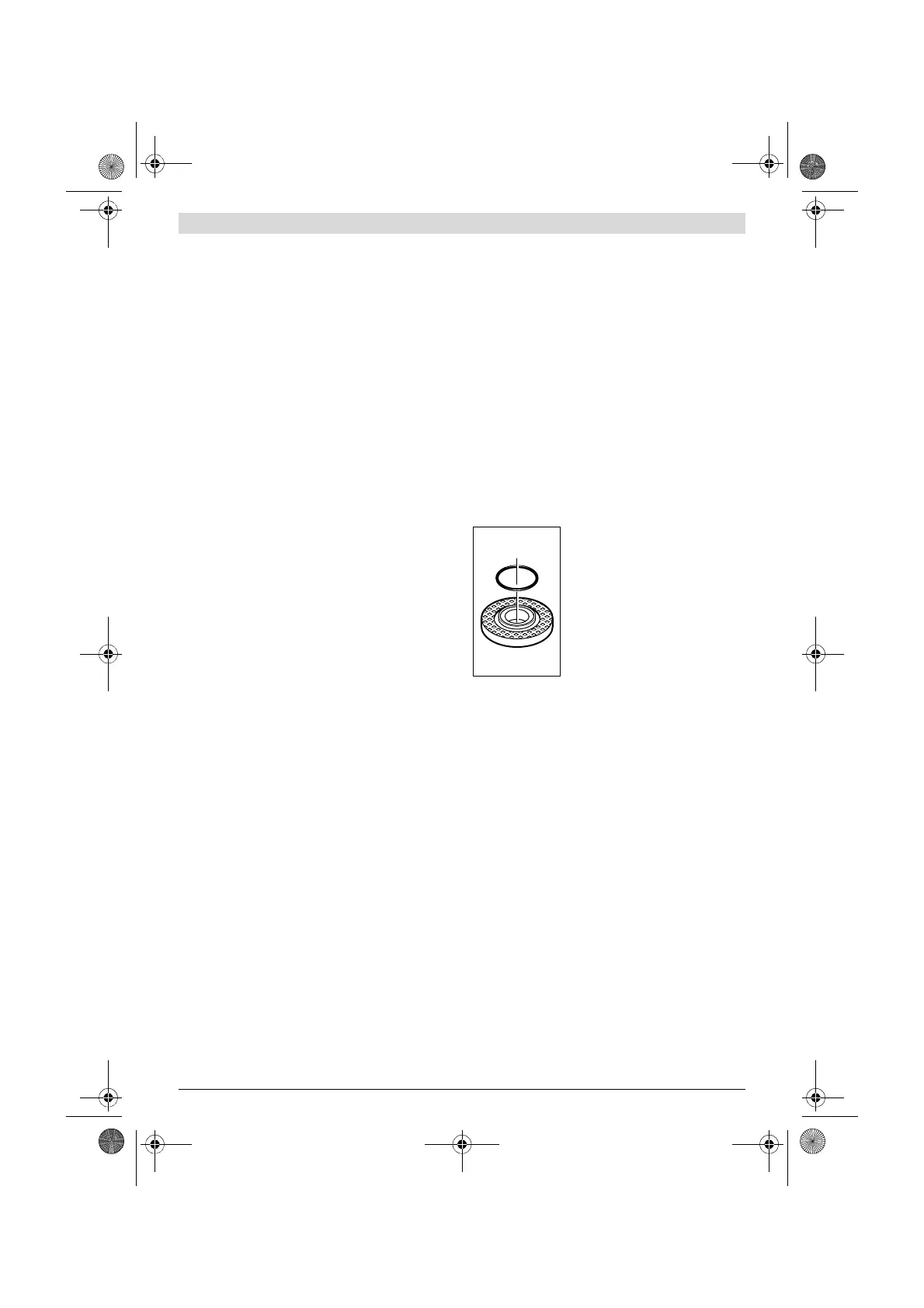

Flange de admissão para o veio de re-
tificação M 14: No flange de fixação 9
encontra-se uma gola de centragem
(anel circular). Se o anel circular esti-
ver faltando ou se estiver danificado,
terá que substituir sem falta o flange de
fixação 9 ante de continuar a usar o
aparelho.
Flange de admissão para o veio de re-
tificação M 10: O flange de admissão
pode ser utilizado dos dois lados.
Disco abrasivo em forma de leque
Para trabalhar com o disco abrasivo em forma de le-
ques deverá sempre usar a proteção para as mãos 16.
Prato abrasivo de borracha
Para trabalhar com o prato abrasivo de borracha 17 de-
verá sempre montar a proteção para as mãos 16.
A sequência de montagem está apresentada na página de es-
quemas.
Atarraxe a porca redonda 19 e aperte a mesma com a chave
combinada 4/5.
Escova tipo tacho/escova plana
Para trabalhar com o disco abrasivo em forma de tacho
ou com a escova plana deverá sempre usar a proteção
para as mãos 16.
A sequência de montagem está apresentada na página de es-
quemas.
Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de retificação, até que fiquem firmemente encosta-
das no flange do veio de retificação no fim da rosca do veio de
retificação. Apertar a escova tipo tacho/escova plana com a
chave de forqueta.
