Dansk | 77
Bosch Power Tools 1 609 92A 1CR | (2.11.15)
Det svingningsniveau, der er angivet i nærværende instruktio-
ner, er blevet målt iht. en standardiseret måleproces i
EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er
også egnet til en foreløbig vurdering af svingningsbelastningen.
Det angivede svingningsniveau repræsenterer de væsentlige
anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes
til andre formål, med forskellige tilbehørsdele, med afvigende
indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving-
ningsniveauet afvige. Dette kan føre til en betydelig forøgelse
af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-
re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol-
delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.
Overensstemmelseserklæring
Vi erklærer som eneansvarlig, at det produkt, der er beskrevet
under „Tekniske data“, opfylder alle bestemmelser i direkti-
verne 2011/65/EU, frem til 19. april 2016: 2004/108/EF,
fra 20. april 2016: 2014/30/EU, 2006/42/EF med tilhøren-
de ændringer samt følgende standarder: EN 60745-1,
EN 60745-2-3.
Teknisk dossier (2006/42/EF) ved:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 02.11.2015
Montering
Montering af beskyttelsesanordninger
Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
Bemærk: Opstår brud på slibeskiven under arbejdet eller be-
skadiges holdeanordningerne på beskyttelsesskærm/på el-
værktøjet, skal el-værktøjet omgående sendes til et autorise-
ret værksted, adresser se afsnit „Kundeservice og brugerråd-
givning“.
Beskyttelseskappe til slibning
Sæt beskyttelseskappen 7 på spindelhalsen. Tilpas beskyt-
telseskappens 7position til arbejdsgangens krav. Lås beskyt-
telseskappen 7 ved at spænde justeringsskruen 8 ved hjælp
af kombinøglen 4/5.
Indstil beskyttelseskappen 7 på en sådan måde, at bru-
geren ikke udsættes for gnistregn.
Bemærk: Kodelåsene på beskyttelseskappen 7 sikrer, at
el-værktøjet kun kan forsynes med en beskyttelseskappe,
som passer til el-værktøjet.
Beskyttelseskappe til skæring
Brug altid beskyttelseskappen, når der skal skæres i
bundede slibemidler 14.
Sørg for tilstrækkelig støvopsugning, når der skæres i
sten.
Beskyttelseskappen til skæring 14 monteres lige som beskyt-
telseskappen til slibning 7.
Ekstrahåndtag
Brug altid el-værktøjet med ekstrahåndtaget 3.
Skru ekstrahåndtaget 3 ind i gearhovedet på højre eller ven-
stre side afhængigt af, hvilket arbejde, de skal udføres.
Håndbeskyttelse
Montér til arbejde med gummibagskiven 17 eller kop-
børsten/skivebørsten/lamelslibeskiven altid håndbe-
skyttelsen 16.
Fastgør håndbeskyttelsen 16 med ekstrahåndtaget 3.
Montering af slibeværktøj
Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
Tag ikke fat i slibe- og skæreskiver, før de er afkølet.
Skiverne bliver meget varme under arbejdet.
Rengør slibespindlen 6 og alle dele, der skal monteres.
Tryk til fastspænding og løsning af slibeværktøjet på spindel-
låsetasten 1 for at justere slibespindlen.
Aktivér kun spindellåsetasten, når slibespindlen står
stille. Ellers kan el-værktøjet blive beskadiget.
Slibe-/skæreskive
Overhold målene på slibeværktøjet. Huldiameteren skal pas-
se til holdeflangen. Brug hverken adaptere eller reduktions-
stykker.
Bruges diamant-skæreskiver, skal man være opmærksom på,
at drejeretningspilen på diamant-skæreskiven og el-værktø-
jets drejeretning stemmer overens (se drejeretningspil på
gearhoved).
Monteringens rækkefølge ses på den grafiske side.
For at fastgøre slibe-/skæreskiven skal du skrue spændemø-
trikken 11 på og spænde den fast med kombinøglen 4/5, se
afsnittet „Selvspændende borepatron“.
Når slibeværktøjet er monteret, kontrolleres det for
korrekt montering og at det kan bevæges frit, før el-
værktøjet tændes. Sørg for, at slibeværktøjet ikke ra-
ger imod beskyttelsesskærmen eller andre dele.

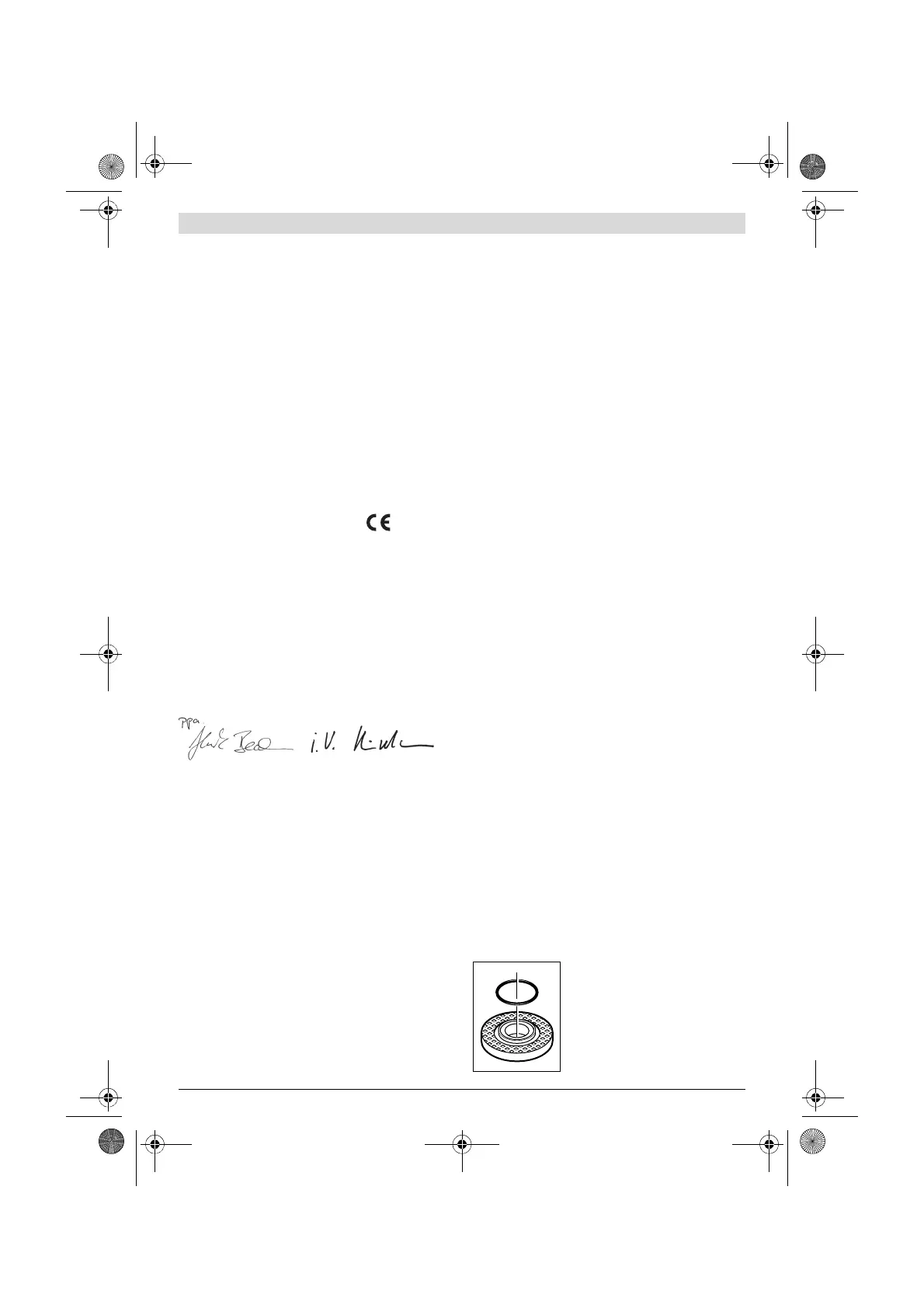

Holdeflange til slibespindel M 14:
Holdeflangen 9 er forsynet med en
kunststofdel (O-ring) i midterkanten.
Mangler O-ringen eller er den beska-
diget, skal holdeflangen 9 ubetinget er-
stattes, før arbejdet fortsættes.
Holdeflange til slibespindel M 10: Hol-
deflangen kan benyttes på begge sider.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
