Kit de topes de profundidad OSC004
Aditamento para utilizarse con los modelos de herramienta oscilante
Bosch Multi-X MX30E y MXH180
Para reducir el riesgo de lesiones, el usuario debe leer
el manual de instrucciones para el uso de la her-
ramienta con este aditamento.
GUARDE ESTAS INSTRUCCIONES
INTRODUCCIÓN
El kit de topes de profundidad OSC004 es un aditamento compatible con
las herramientas oscilantes Multi-X Bosch MX30E y Bosch MXH180, que
permite que la profundidad de corte se limite a un valor seleccionado por
el usuario (FIG. A). También se puede utilizar para servir de guía para otros
tipos de cortes (FIG. B).
INSTALACIÓN
Paso 1: Si ya se ha instalado un accesorio en la herramienta, retire dicho
accesorio.
Paso 2: Coloque el soporte sobre la punta de la herramienta Multi-X de
manera que la abrazadera esté orientada hacia la parte trasera
de la herramienta (FIG. C).
Paso 3: Presione la abrazadera hasta cerrarla (FIG. C).
Paso 4: Empuje la guía apropiada al interior de la abertura ubicada en la
parte delantera del soporte.
Paso 5: Instale el accesorio en la herramienta.
Paso 6: Ajuste la profundidad de corte deseada utilizando el botón rojo
ubicado en un lado del soporte (FIG. C y D).
CORTES POR INMERSIÓN
• Para cortar por inmersión utilizando hojas redondas, tales como hojas
“segmentadas”, instale el tope ancho de la manera que se muestra en
la figura D.
• Para hojas de corte por inmersión utilizando hojas rectas, instale el tope
estrecho de la manera que se muestra en la figura E.
OTROS TIPOS DE CORTES GUIADOS
• Para otros tipos de cortes guiados, instale el tope ancho de la manera
que se muestra en la figura B.
ADVERTENCIA
!
2610033433 11/13
© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056 -2230
Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.
Importado a México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,
Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300
Call Toll-Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de
service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de servicio
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
!2610033433!

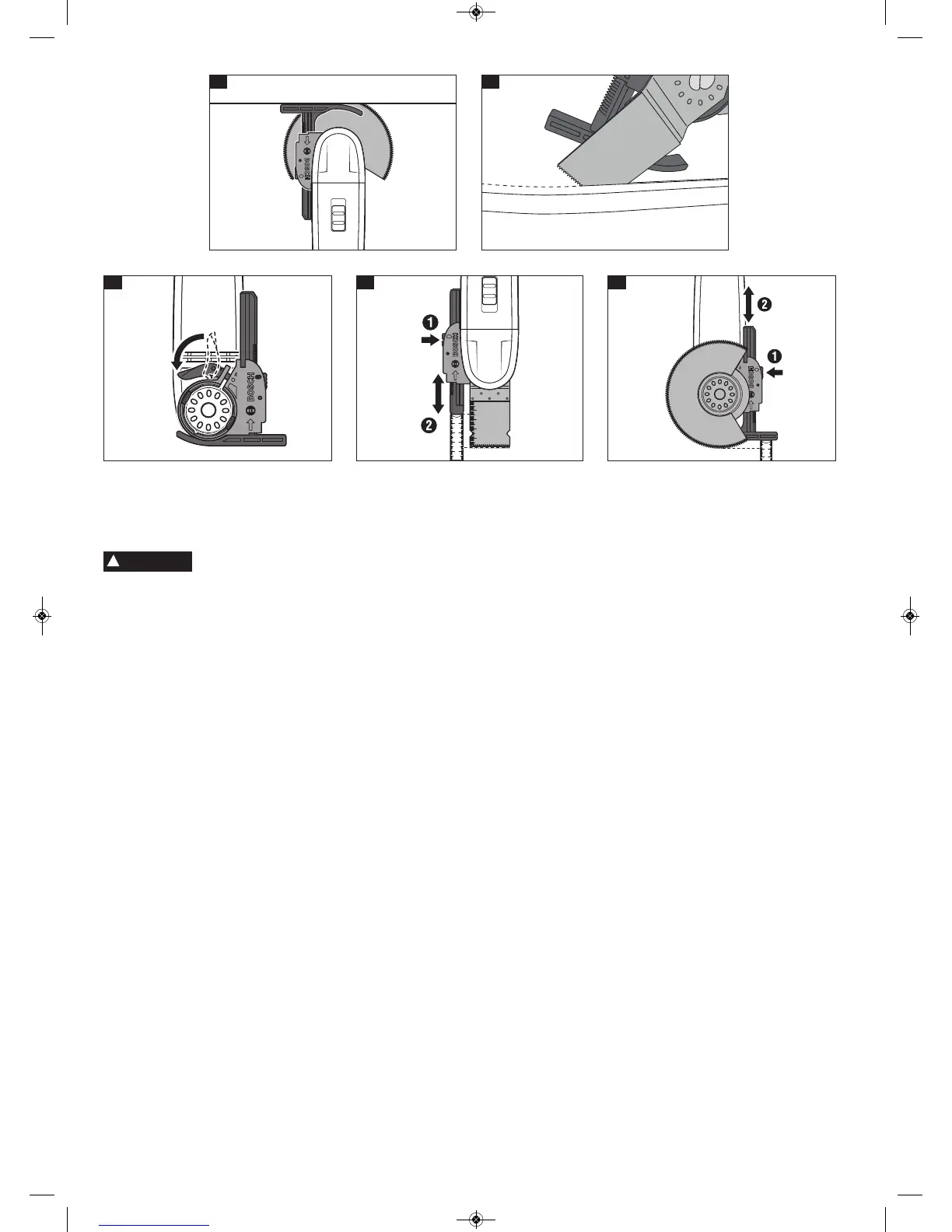

A B
C D E
