Zum Entleeren der Staub-/Spänebox 24 ziehen
Sie diese vom Spanauswurf 16 ab. Drücken Sie
Schieber 25 nach oben, drehen Sie die
Staub-/Spänebox 24 auf die Seite und entleeren
Sie diese.
Reinigen Sie den Anschlussstutzen der
Staub-/Spänebox 24 vor dem Aufstecken.
Betrieb
Betriebsarten
f Ziehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steckdo-
se.
Schnitttiefe einstellen (siehe Bild F)
f Passen Sie die Schnitttiefe an die Dicke des
Werkstücks an. Es sollte weniger als eine
volle Zahnhöhe unter dem Werkstück sicht-
bar sein.
Lösen Sie den Spannhebel 26. Für eine kleinere
Schnitttiefe ziehen Sie die Säge von der Grund-
platte 12 weg, für eine größere Schnitttiefe drü-
cken Sie die Säge zur Grundplatte 12 hin. Stel-
len Sie das gewünschte Maß an der
Schnitttiefenskala ein. Ziehen Sie den Spannhe-
bel 26 wieder fest.
Gehrungswinkel einstellen
Lösen Sie die Flügelschrauben 7 und 14.
Schwenken Sie die Säge seitlich. Stellen Sie das
gewünschte Maß an der Skala 5 ein. Schrauben
Sie die Flügelschrauben 7 und 14 wieder fest.
Hinweis: Bei Gehrungsschnitten ist die Schnitt-
tiefe kleiner als der angezeigte Wert auf der
Schnitttiefenskala 27.

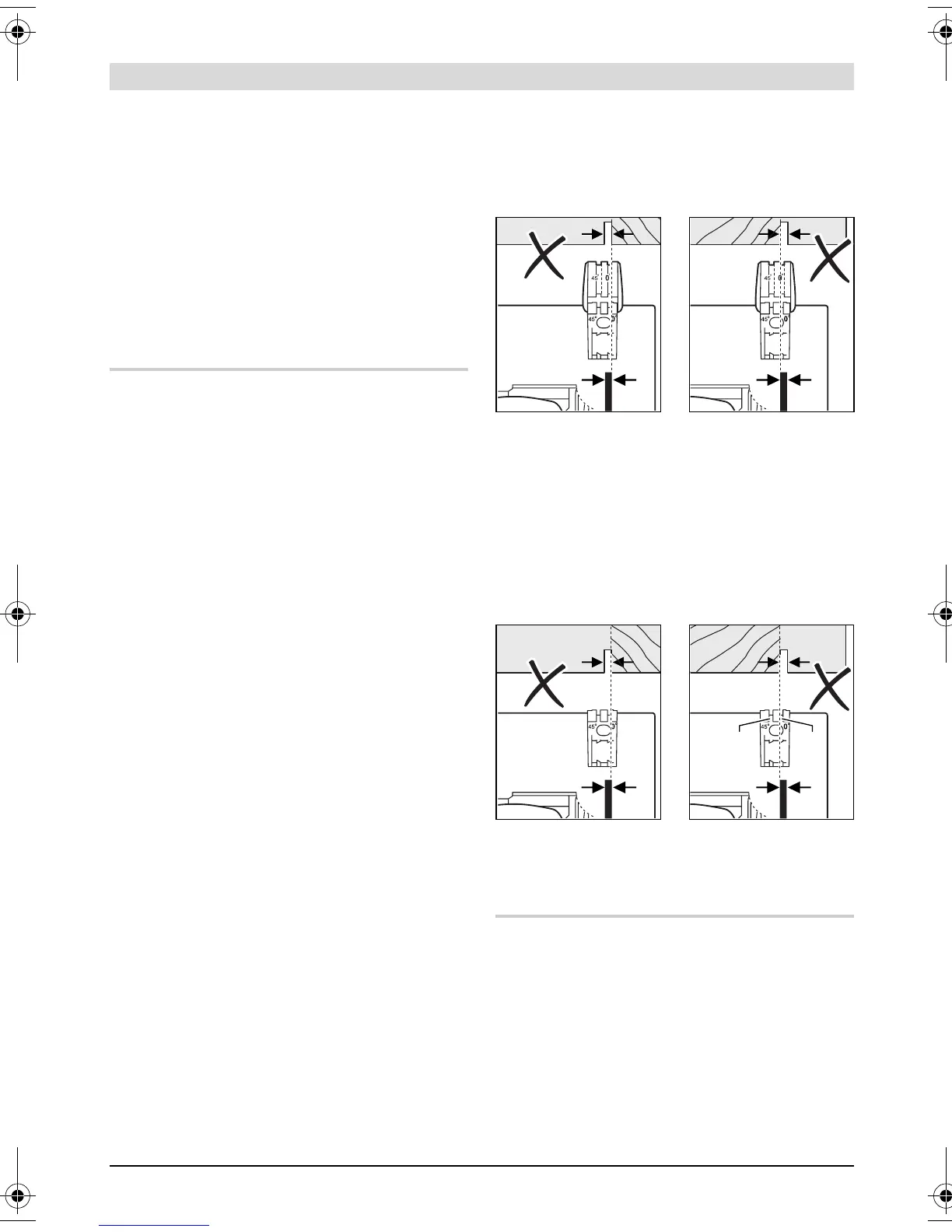

Schnittmarkierungen (siehe Bild G)
(PKS 55 A/PKS 66 A/PKS 66 AF)
Das nach vorn ausklappbare Sichtfenster „Cut-
Control“ 9 dient der präzisen Führung der Kreis-
säge an der auf dem Werkstück aufgebrachten
Schnittlinie. Das Sichtfenster „CutControl“ 9
hat je eine Markierung für den rechtwinkligen
Schnitt und für den 45°-Schnitt.
Die Schnittmarkierung 0° (29) zeigt die Position
des Sägeblattes bei rechtwinkligem Schnitt. Die
Schnittmarkierung 45° (28) zeigt die Position
des Sägeblattes bei 45°-Schnitt.
Für einen maßgenauen Schnitt setzen Sie die
Kreissäge wie im Bild gezeigt an das Werkstück.
Führen Sie am besten einen Probeschnitt durch.
Schnittmarkierungen (PKS 55)
Die Schnittmarkierung 0° (29) zeigt die Position
des Sägeblattes bei rechtwinkligem Schnitt. Die
Schnittmarkierung 45° (28) zeigt die Position
des Sägeblattes bei 45°-Schnitt.
Für einen maßgenauen Schnitt setzen Sie die
Kreissäge wie im Bild gezeigt an das Werkstück.
Führen Sie am besten einen Probeschnitt durch.
Inbetriebnahme
f Beachten Sie die Netzspannung! Die Span-
nung der Stromquelle muss mit den Anga-
ben auf dem Typenschild des Elektrowerk-
zeuges übereinstimmen. Mit 230 V
gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
