36 | Español
1 609 92A 4BL | (01.10.2018) Bosch Power Tools

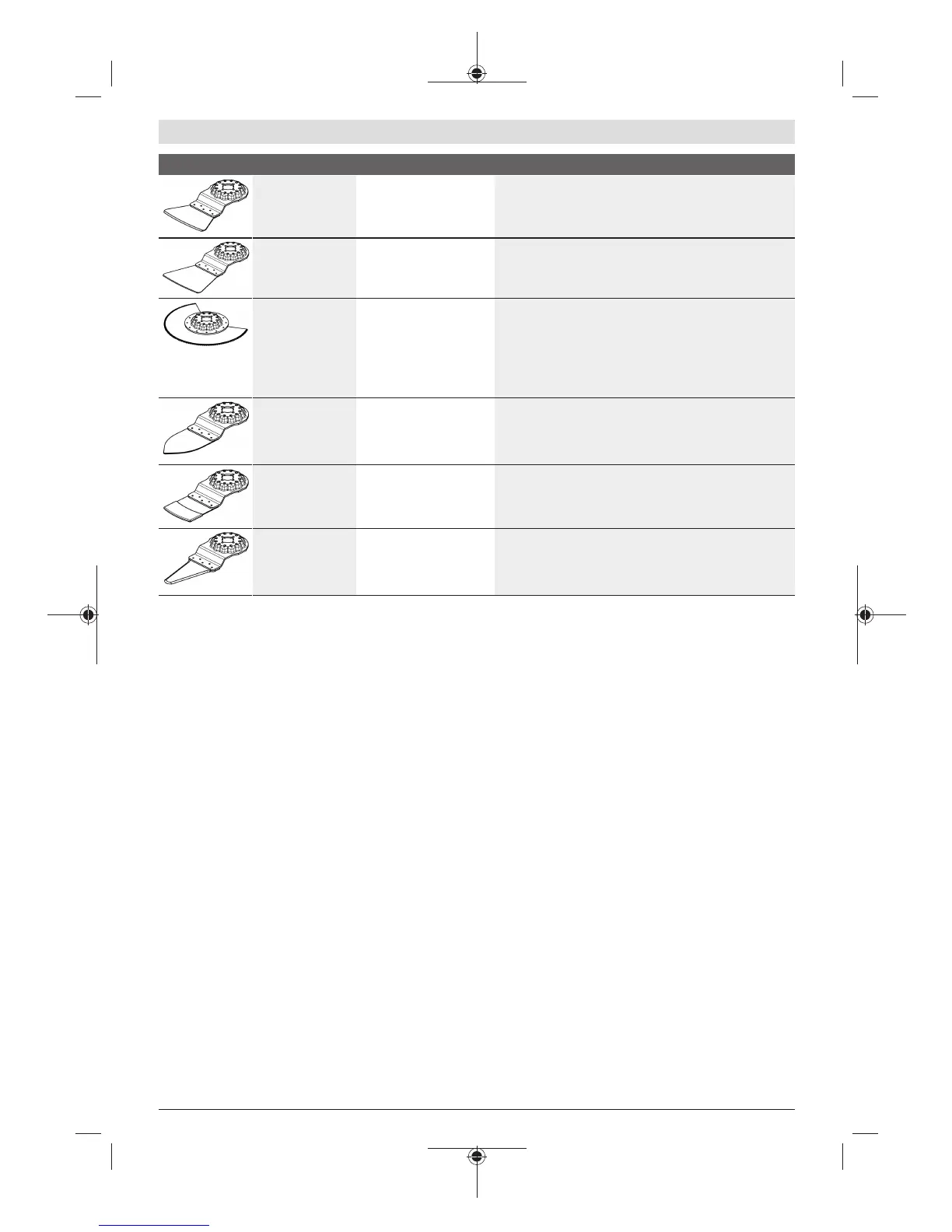

Útil Material Aplicación
Rascador rígido Alfombras, mortero, hor-
migón, adhesivo para azu-
lejos
Rascado sobre base dura;
ejemplo: eliminación de mortero, pegamento de azulejos,
restos de pegamento de hormigón y alfombra
Rascador flexible Pegamento para alfom-
bras, residuos de pintura,
silicona
Rascado flexible sobre base blanda;
ejemplo: eliminación de fugas de silicona, restos de pega-
mento de alfombra y pintura
Cuchillo con seg-
mento de borde
dentado bimetálico
Material de aislamiento,
paneles de aislamiento,
losas de piso, placas inso-
norizantes de pisadas,
cartón, alfombras, cau-
cho, cuero
Corte preciso de materiales blandos;
ejemplo: recortar placas aislantes, cortes a ras de superfi-
cie de material aislante sobresaliente
Dedo lijador estria-
do de metal duro
(HM)
Madera, pintura Lijado de madera o pinturas en lugares difícilmente accesi-
bles sin papel de lijar;
ejemplo: lijado de pintura entre láminas de postigos, lijado
de pisos de madera en esquinas
Hoja estriada de
sierra de inmersión
de metal duro (HM)
Fibra de vidrio, mortero,
madera
Cortes de inmersión en materiales fuertemente abrasivos;
ejemplo: fresado de azulejos de mosaico delgados
Cortador universal
de fugas HCS
Juntas de dilatación, ma-
silla para ventanas, mate-
riales aislantes (lana de
roca)
Corte y separación de materiales blandos;
ejemplo: corte de fugas de dilatación de silicona o masilla
de ventanas
Montaje/cambio del útil (ver figuras A y B)
Si procede, retire primero el útil que esté montado.
Para quitar el útil, con la llave macho hexagonal(10) suelte
el tornillo de sujeción (9) y retire la herramienta.
Coloque el útil deseado (p. ej. la hoja de sierra de inmersión
(8)) en el portaútiles (6), de manera que mire hacia abajo la
parte acodada (ver figura en página ilustrada, la inscripción
del útil deberá ser legible desde arriba).
Gire el útil a una posición apropiada para el trabajo a reali-
zar, cuidando que éste encastre en los resaltes del portaúti-
les (6). En ello, hay doce posiciones posibles con un despla-
zamiento de 30°.
Para un montaje más fácil, el imán integrado (7) sostiene el
útil en la posición deseada.
Fije el útil con el tornillo de sujeción (9). Con la llave macho
hexagonal (10), apriete el tornillo de sujeción hasta que
quede apoyado en el útil.
u Controle el asiento firme del útil. Los útiles sujetos de
forma incorrecta o insegura pueden aflojarse durante el
trabajo y ponerlo en peligro.
Montaje y ajuste del tope de profundidad
El tope de profundidad (13) se puede utilizar en el trabajo
con segmentos de serrar.
Si procede, retire primero el útil que esté montado.
Deslice el tope de profundidad (13), hasta el tope y con el
lado rotulado hacia arriba, más allá del portaherramientas
(6) sobre el cuello de sujeción de la herramienta eléctrica.
El tope de profundidad sirve para las siguientes profundida-
des de corte:
– Hojas de sierra segmentadas ACZ85.. de diámetro
85mm: Profundidades de corte 8mm, 10mm, 12mm y
14mm (inscripción de tamaño grande, sin paréntesis, en
tope de profundidad).
– Hojas de sierra segmentadas ACZ100.. de diámetro
100mm: Profundidades de corte 14mm, 16mm, 18mm
y 20mm (inscripción de tamaño pequeño, entre parénte-
sis, en tope de profundidad).
Coloque el segmento de serrar apropiado para la profundi-
dad de corte deseada. Desplace el tope de profundidad (13)
desde el portaherramientas (6) en dirección del útil, hasta
que el tope de profundidad pueda girarse sin dificultad. Gire
el tope de profundidad (13), hasta que la profundidad de
corte deseada quede por encima de la sección de la hoja de
sierra con la que se va a serrar. Vuelva a desplazar el tope de
profundidad (13), hasta alcanzar el tope en el cuello de suje-
ción de la herramienta eléctrica.
Quite el tope de profundidad (13) para todas las demás pro-
fundidades de corte y para el trabajo con otros útiles. Extrai-
ga para ello el útil y retire el tope de profundidad del cuello
de sujeción.
Montaje de la empuñadura adicional (accesorio)
La empuñadura adicional amortiguadora de vibraciones po-
sibilita un trabajo más agradable y seguro.
Atornille la empuñadura adicional, dependiente de la modali-
dad de trabajo, a la derecha o la izquierda de la cabeza del
engranaje en la rosca (5).
