Caractéristiques techniques
Détecteur universel D-tect 150
Référence
3 601 K10 005
Précision de mesure du centre de
l’objet a
A)
±5mm
B)
Précision de la profondeur de per-
çage admissible affichéeb
A)
±5mm
B)
Distance minimale entre deux ob-
jets voisinsc
A)
40mm
B)
Températures de fonctionnement –10 °C...+50 °C
Températures de stockage –20 °C...+70 °C
Capteur radar
– Plage de fréquences de fonc-
tionnement
2200–5500MHz
– Puissance d’émission maxi 0,01mW
Capteur inductif
– Plage de fréquences de fonc-
tionnement
5,9–6,1kHz
– Intensité maximale du champ
magnétique (à 10 m)
72dBµA/m
Hauteur d’utilisation maxi au-des-
sus de la hauteur de référence
2000 m
Humidité d’air maximale 90 %
Degré d’encrassement selon
CEI61010-1
2
C)
Piles 4 × 1,5 V LR6 (AA)
Piles rechargeables 4×1,2V HR6(AA)
Autonomie approximative
– Piles (alcalines au manganèse) 5h
– Piles rechargeables
(2500mAh)
7 h
Poids suivant
EPTA-Procedure 01:2014
0,65kg
Dimensions (longueur x largeur x
hauteur)
220 × 97 × 120 mm
Détecteur universel D-tect 150
Indice de protection IP 54 (protection
contre la poussière et
les projections d’eau)

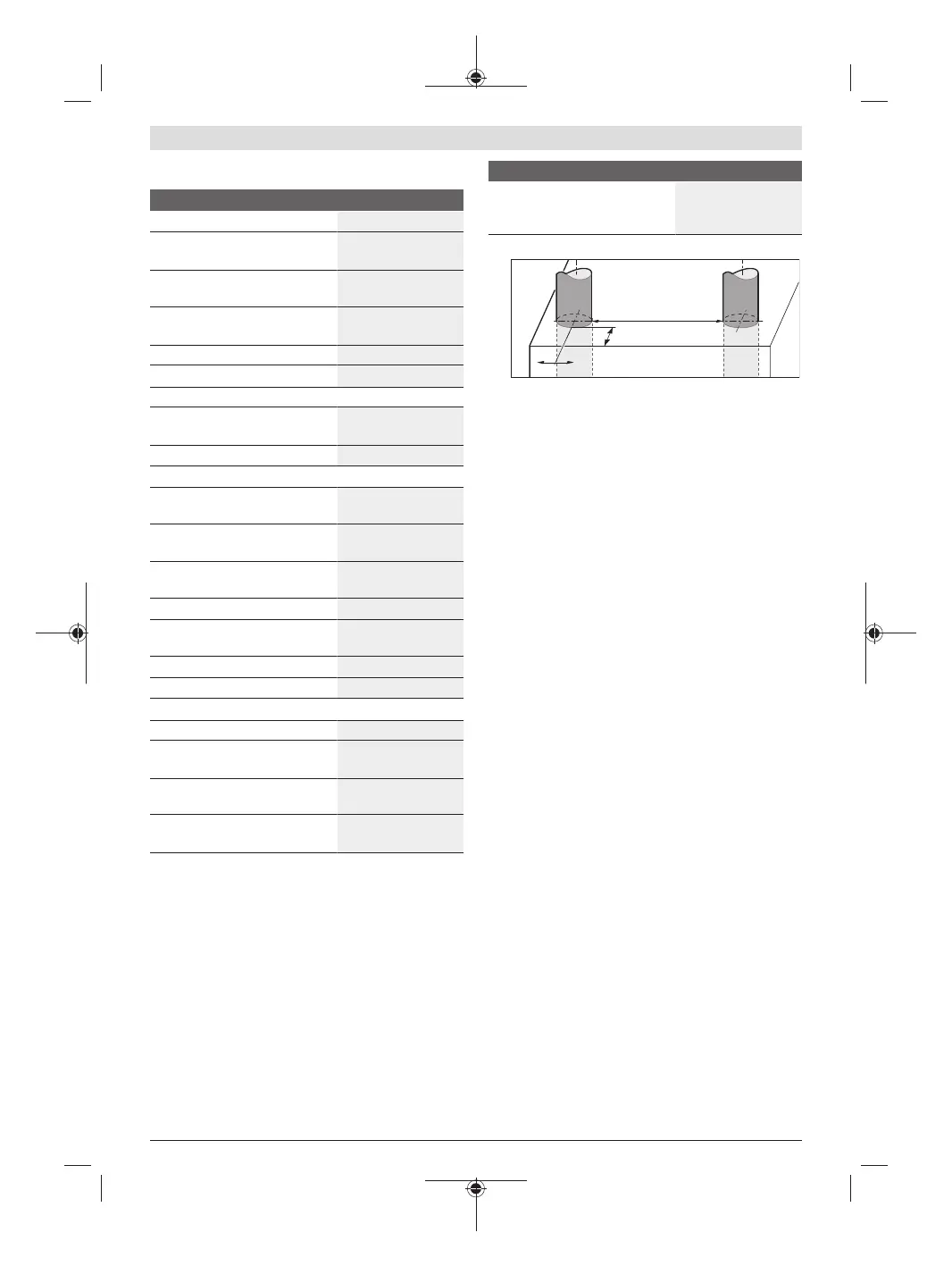

A) cf. graphique
c
b
a
B) dépend de la largeur et du type d’objet ainsi que du matériau et
de l’état de la surface
C) N’est conçu que pour les salissures/saletés non conductrices
mais supporte occasionnellement la conductivité due aux phé-
nomènes de condensation.
Pour une identification précise de votre appareil de mesure, basez-
vous sur le numéro de série (8) inscrit sur la plaque signalétique.
u Dans les cas défavorables, la précision de mesure
peut être moins bonne et la profondeur maximale de
détection plus faible que ce qui est indiqué.
Pour le test récepteur qui évalue l’influence d’un signal para-
site sur l’appareil de mesure, il a été utilisé le critère et le ni-
veau de performance définis dans la spécification ETSI
TS103361 (V1.1.1) chapitre 9.4.1 avec une profondeur
d’objet d=60mm.
Pour le test d’immunité aux perturbations, le critère utilisé
pour l’évaluation de performance est le suivant :
dans certaines conditions (parex. décharge électrostatique
ou influence de champs électromagnétiques perturbateurs),
les résultats de mesure peuvent être faussés ou perdus et il
peut s’avérer nécessaire de réinitialiser l’appareil de mesure
en retirant puis réinsérant les piles.
Montage
Mise en place/remplacement des piles
Pour le fonctionnement de l’appareil de mesure, nous re-
commandons d’utiliser des piles alcalines au manganèse ou
des accus.
Pour ouvrir le couvercle du compartiment à piles (4), ap-
puyez sur le blocage (5) dans le sens de la flèche et enlevez
le couvercle du compartiment à piles. Insérez les piles.
Veillez à ne pas intervertir les pôles – le sens d’insertion doit
correspondre à la figure se trouvant dans le compartiment à
piles.
L’indicateur de charge (b) dans la ligne d’état supérieur sur
l’écran (16) indique l’état de charge des piles.
Remarque : Le symbole de piles changequand il est temps
de remplacer les piles.
