Suomi | 35
Bosch Power Tools 1 619 929 K24 | (28.3.12)
Tuotekuvaus
Määräyksenmukainen käyttö
Sahapöytä on tarkoitettu seuraavia Bosch-pöytäsahoja var-
ten (tilanne 2012.02):
Sahapöytä on, yhdessä sähkötyökalun kanssa, tarkoitettu
lautojen ja profiilien katkaisuun.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-
vaan sahapöydän kuvaan.
1 Kahva
2 Lukitus-/vapautusnuppi
3 Ristijäykisteet
4 Kiinnitysadapteri
5 Lukkonuppi
6 Seisontatuki
7 Kuljetuspyörät
8 Kuljetuskahva
9 Sähkötyökalun kiinnityssarja
10 Seisontatuen lukkopultti
Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-
mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-
tamme.
Tekniset tiedot
Asennus
Vakiovarusteet
Tarkista ennen sahapöydän kokoamista, että kaikki alla luetel-
lut osat löytyvät:
– Sahapöytä PTA 2000
– Kiinnityssarja 9, jossa:
kuusiokantaruuvit M8 x 45 (3 kappaletta),
kuusiokantaruuvit M8 x 55 (1 kappaletta/PPS 7 S),
kuusiokantaruuvit M8 x 35 (1 kappaletta/PTS 10),
aluslaatat (4 kappaletta),
hammastetut lukkomutterit M8 (4 kappaletta)
Työkalut, jotka tarvitaan toimitukseen kuuluvien lisäksi:
– Avain (13 mm) (2 kappaletta)
– Kuusiokoloavain (5 mm)
Sahapöydän esivalmistelu
Sahapöydän pystytys (katso kuva A)
Pystytä sahapöytä ennen sähkötyökalun kiinnittämistä.
– Aseta sahapöytä lattialle, jalat alaspäin.
– Avaa lukkonuppi 5 tarvittaessa.
– Aseta jalka kuljetuskahvan 8 päälle, avaa lukitus-/vapau-
tusnuppi 2 ja vedä kahvaa 1 ylöspäin, kunnes lukkopultit
lukkiutuvat.
– Kiristä lukkonuppi 5 hyvin.
Sähkötyökalun kiinnitys
(PPS 7S: katso kuva B1)
(PTS 10: katso kuva B2)
Asenna sähkötyökalu sahapöytään niin, että sähkötyökalun
käyttöelementit ovat pyörien yläpuolella.
– Saata sähkötyökalu kuljetusasentoon. Ohjeita kuljetus-
asennosta löydät kyseisen sähkötyökalun käyttöohjeesta.
– Käännä ja siirrä kiinnitysadapterit 4 kuvan osoittamalla ta-
valla kullekin sähkötyökalulle sopivaan asentoon (PPS 7:
merkit 2; (PTS 10: merkit 1).
– Aseta sähkötyökalu kiinnitysadaptereihin niin, että sähkö-
työkalun asennusreiät tulevat kiinnitysadapterin pitkittäis-
reikien päälle.
– Ruuvaa kiinni kiinnitysadapterit ja sähkötyökalu käyttäen
kiinnityssarjan 9 kuusiokantaruuveja, aluslaattoja ja ham-
mastettuja lukkomuttereita.
Käyttö
Työskentelyohjeita
Varmista aina ennen työn aloittamista, että lukkonuppi 5 on
hyvin kiristetty.
Älä ylikuormita sahapöytää. Ota aina huomioon sahapöydän
suurin kuormitettavuus.
Pidä aina tukevasti kiinni työkappaleesta, erityisesti pidem-
mästä, painavammasta osasta. Kun työkappale on katkaistu,
saattaa painopiste siirtyä niin epäedullisesti, että työkappa-
leen osat keikahtavat.
Tue pitkät ja painavat työkappaleet vapaasta päästään (esim.
Bosch-sahatuen PTA 1000 avulla).

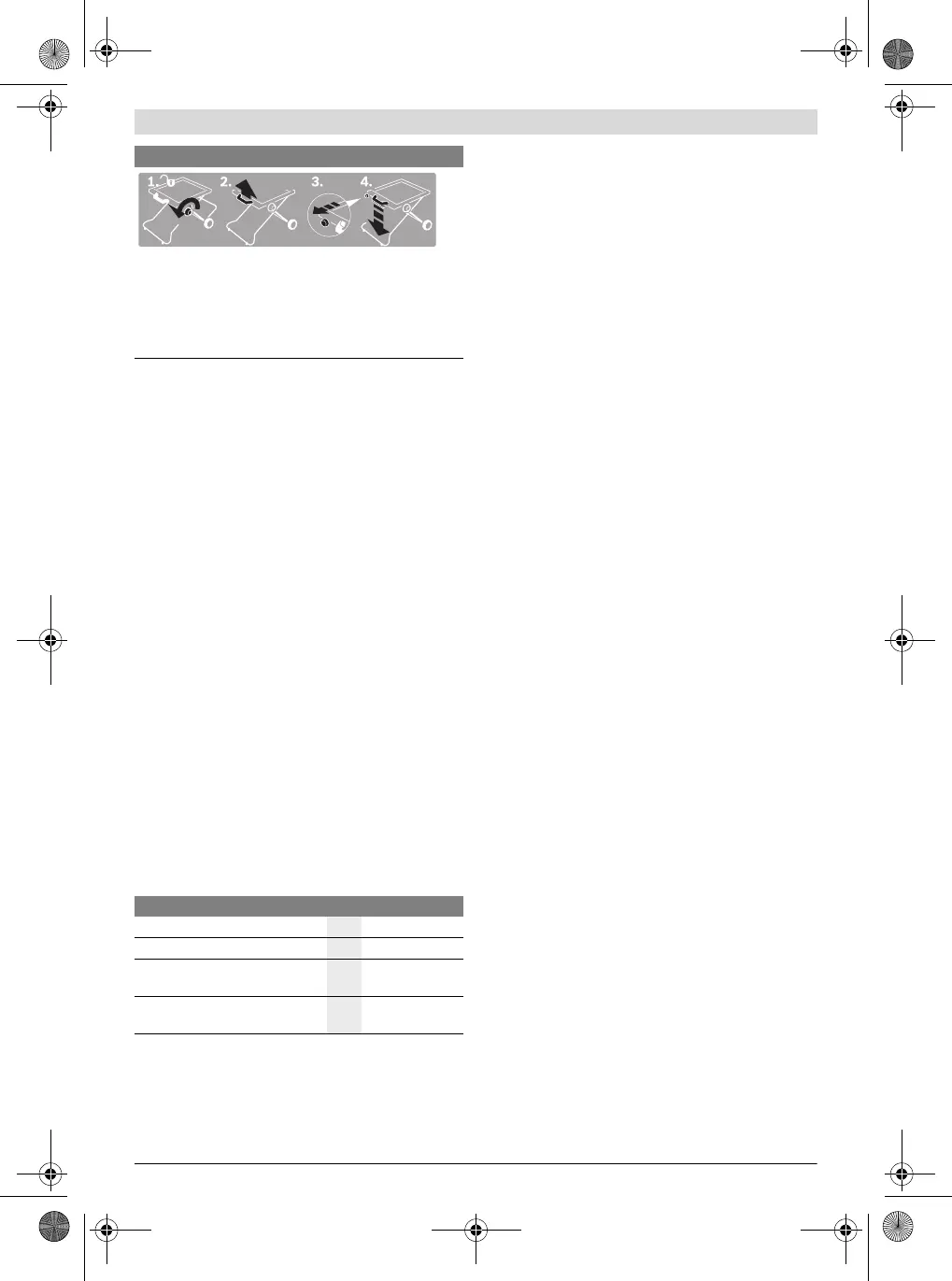

Osoittaa sahapöydän kasaan taittamisen yksittäiset vaiheet.
1. Vapauta lukkonuppi
2. Vedä kahvaa vähän ylöspäin
3. Vedä vapautusnuppi ulos
4. Vie kahvalla sahapöytää hitaasti alaspäin
– PPS 7S 3 603 M03 3..
– PTS 10 3 603 L03 2..
Sahapöytä PTA 2000
Tuotenumero 3 603 M05 300
Sahapöydän korkeus
mm 595
maks. kantokyky
(sähkötyökalu + työkappale)
kg 125
Paino vastaa EPTA-Procedure
01/2003
kg 13
Tunnusmerkki Merkitys
OBJ_BUCH-1563-002.book Page 35 Wednesday, March 28, 2012 1:05 PM
